圆锥形漏斗怎样画扇形图？

画出圆台剖面图（一个梯形）
延伸两腰相交
以交点为圆心 以腰长为半他径画圆
计算出此圆周长c。
再算出圆锥观底圆周长c1
c1/cx360＝a 在大圆上截取角度a。

一、数据计算

由上口直径1002.5mm，可以计算出上口圆周长（弧长）为l1=3.14*1002.5=3147.85mm 。

由下口直径471mm，可以计算出下口圆周长为（弧长）l2=3.14*471=1478.94mm。

设扇形的半径是r，扇形角度为α。因为这是一个圆锥形漏斗，所以弧l1和弧l2共圆心，如下图所示，可以得到弧度制下的角α=l1/r=l2/(r-h) 。代入数据可得：

3147.85/r=1478.94/（r-400）

可以计算出r= 754.47mm。

圆心角α=4.172弧度。

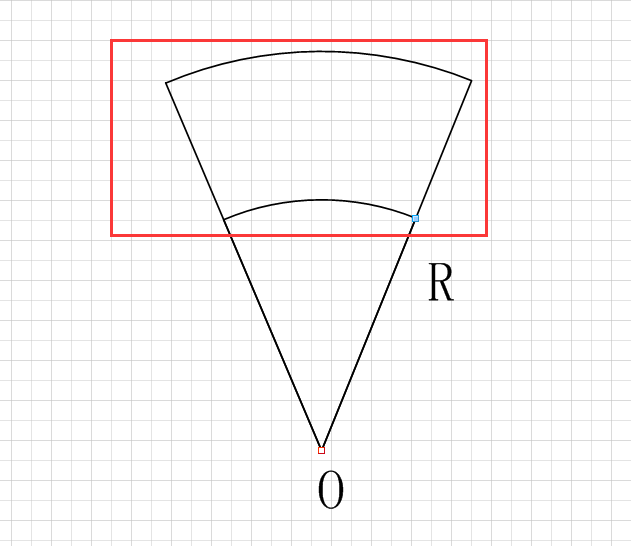

二、由此扇形绘制扇形所需要的数据都有了。画法如下：

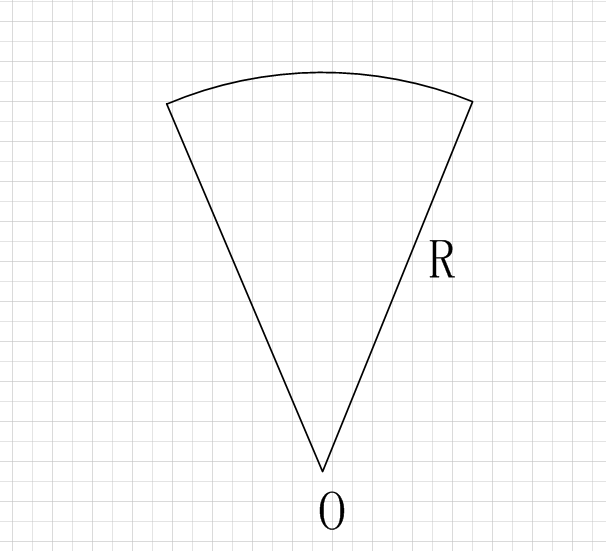

1、画一个半径为754.47mm，4.172弧度的扇形。

2、以扇形圆心为圆心，画半径为354.47mm的弧。

3、两个圆弧所夹部分即为制作圆锥形漏斗的扇形图。
