溜溜问答 > 模型制作 > UG > 怎么查看UG中的零件是片体还是实体？
kiss mayue
kiss mayue
邀请你来回答
935人阅读 2021-05-08

怎么查看UG中的零件是片体还是实体？

我要回答
2个回答

　　最简单实用的方法就是使用布尔运算求和命令，如果目标能选择零件图形，说明此零件是实体，如果目标不能选择零件图形，那就说明此零件是曲面。原理为只有实体才能进行求和运算，曲面是不能进行求和运算的。

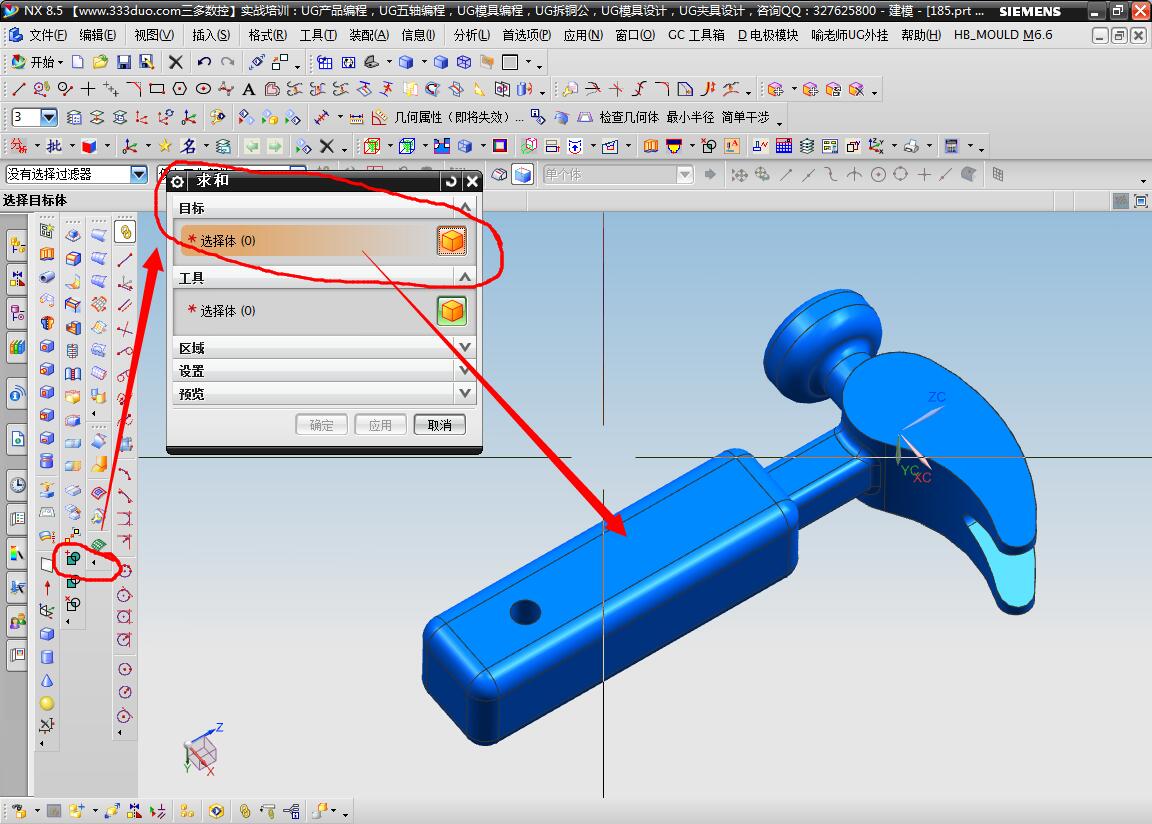

　　如下图所示：

怎么查看UG中的零件是片体还是实体？

查看全部
2021-05-08
赞 回复 采纳

使用隐藏命令 ctrl+b，在type类型里 选择sheetbody，然后在点你要判断的实体，如果能选中那这个实体是片体。 如果判断是否是实体，类型选择 solIDbody 如果能选中，那就是实体。

查看全部
2021-05-08
赞 回复 采纳

相关问题

UG的片体怎么缝合成实体？
共2条回答 >
啊国风度走秀： 你最好将每两个片体检查一下，确保是不是都进行缝合了，如果是的话，应该没什么问题，我做过这方面的，缝合完之后是实体希望对你能有所帮助。
赞 回复
UG中片体与实体的区别？
共2条回答 >
黎 鸭仔🤖： 1、片体就是一个二维的面，它没有厚度、体积和质量等属性，是一个简单的开放性特征体。　　2、实体是一个三维的体，它有体积、质量等属性，是一个封闭性特征体。　　片体与实体之间也能相互转换。　　1）片体转换成实体：选中片体，点击厚度功能就能将其变为实体了。如果是分散的片体，全部接合之后，在零件设计模块加厚得到实体，在创成式外形设计模块加厚得到封闭曲面。　　2）实体转换成片体：在创成式里面使用多重抽取,拓展类型选择点连续,那么就会将的整个实体以面的方式提取出来.就形成了要的效果了。
赞 (19) 回复
UG零件片体怎么拉伸？
共1条回答 >
阿支： 【选择条】点选“单条边”，分别选片体的边，沿前、后、左、右四个方向拉伸即可。
赞 回复
怎样连判断我在UG中创建的对象是实体还是片体？
共1条回答 >
a🐰： 第一种使用部件导航器查看如下图：第二种使用选择杆，将选择类型过滤器设置为实体，然后拾取对象，查看是否为实体。
赞 (1) 回复
UG实体变片体是为什么？
共0条回答 >
