CAD中,怎样使直线变成想要的弧线?

已知弧线的总长度,但要在弧线上分不平均的几段线,怎么画最精确?
我要回答
2个回答

你看看有一个长得像云彩的形状的工具 用来画弧线的

查看全部
2021-04-25
回复 采纳

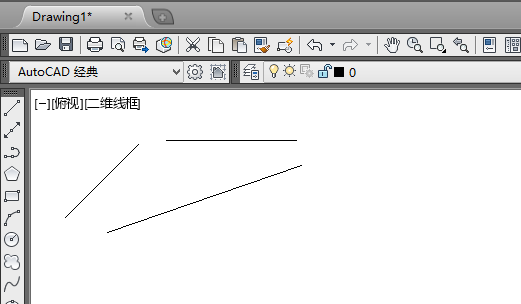

1、打开CAD,此处以 这些线段为例子。

CAD中,怎样使直线变成想要的弧线?

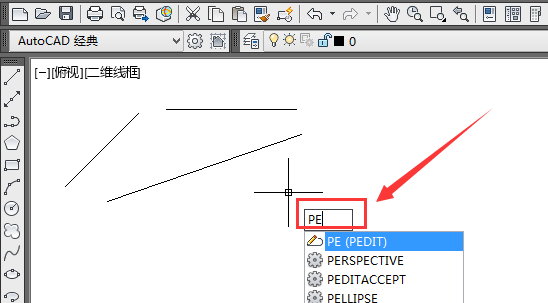

2、使用pedit功能,直接输入“pe”,按回车键。

CAD中,怎样使直线变成想要的弧线?

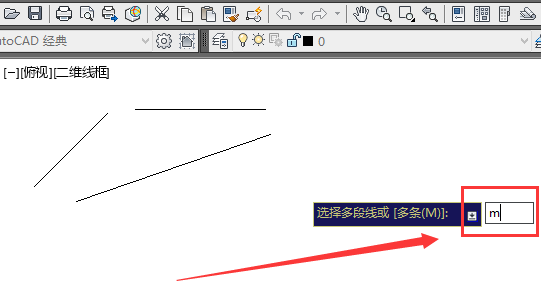

3、然后因为是多条线段,所以再次输入多条命令“m”,按回车键。

CAD中,怎样使直线变成想要的弧线?

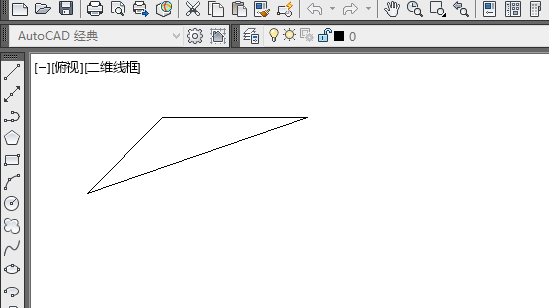

4、随后点击选择多条需要闭合的曲线,按回车键。

CAD中,怎样使直线变成想要的弧线?

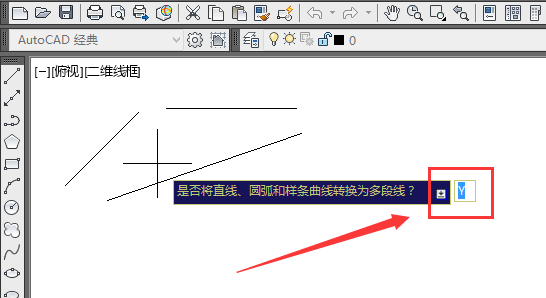

5、然后询问是否将直线和圆弧转换成多线段,此时输入“y”,按回车键。

CAD中,怎样使直线变成想要的弧线?

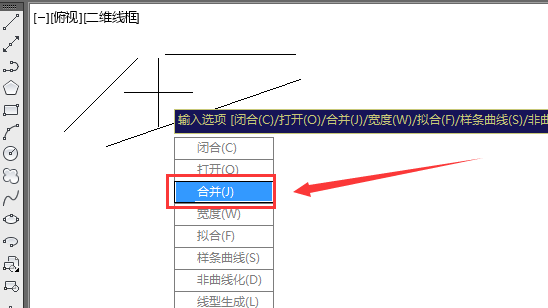

6、最后弹出下拉菜单点击选择“合并”即可。

CAD中,怎样使直线变成想要的弧线?

7、这样就闭合完成了,但也有可能会出现不能将所有的线段一次性合并成闭合曲线的情况,此时只需要按照上面的方法多操作几次,这样就可以形成完整的闭合曲线了。
