SolidWorks怎么画螺纹？

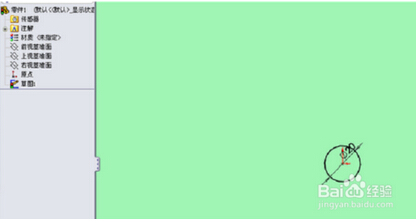

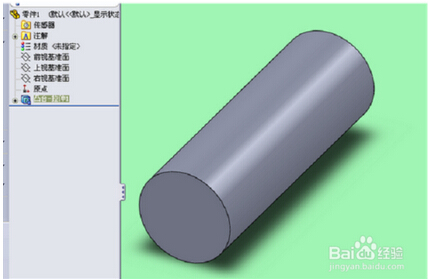

　　在前视基准面画一个直径为20的圆，如下图所示：

　　选择特征里面的拉伸，拉伸深度选择给定深度60，选择视图的前面，进行面倒角，距离选择2mm，角度选择45°，如下图所示：

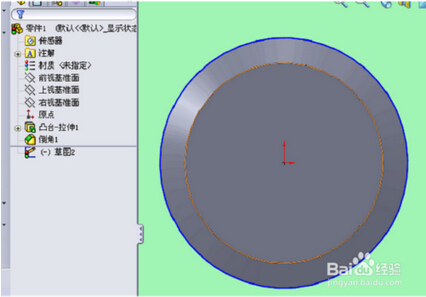

　　点击视图的最前面绘制草图，绘制一个直径为20的圆，如下图所示：

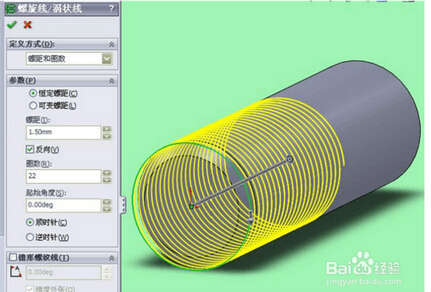

　　选择插入——曲线——螺旋线，螺距1.5mm，选择反向，圈数为22，起始角度为0°，选择顺时针。如下图所示：

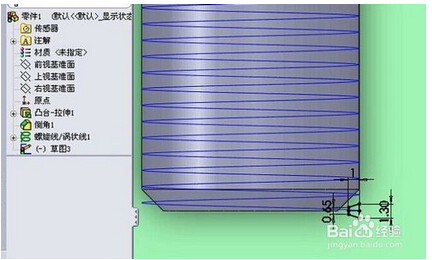

　　在上视基准面进行草图绘制，选择直线，画4段首尾相连的线段，保证尺寸如下：小端竖直线段为0.65，大端竖直线段为1.3，大端跟小段中点用点化线连接保证其水平，点化线的长度为1，在让大端中点与刚画的螺旋线选择穿透（点击时选择靠近螺旋起始点的点），目的为了使大端的中间在上视基准面跟螺纹的起始点重合。效果如下图所示：

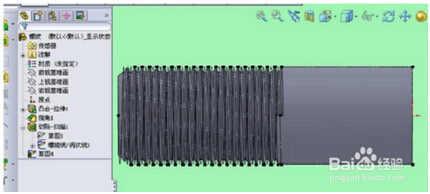

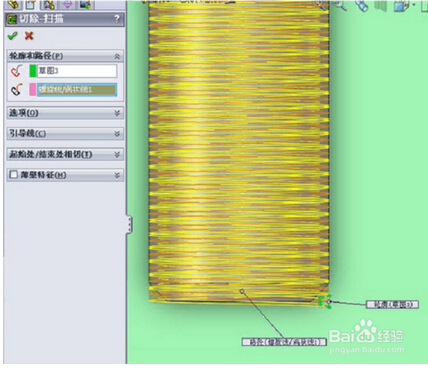

　　选择拉伸切除里面的扫描切除（必须要在完成草图绘制后），轮廓选择刚完成的草图，路径选择螺旋线1，如下图所示：

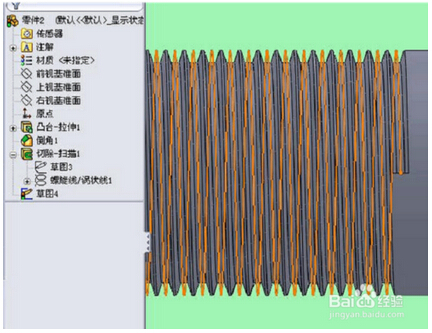

　　在右视基准面进行草图绘制，选择切除扫描里面的螺旋线，再点击草图绘制工具“实体”栏里面的选择转化实体引用，再插入直线，保证此直线跟刚转化为实体引用的螺旋线相切，效果如下图所示：

　　放大实体点击上图所示的面，然后点击转化实体引用下拉菜单里面的交叉曲线，

　　然后让先插入直线的末端与交叉曲线的右边的直线段重合，再插图一个点，让刚插入的点与前面重合点重合，再用矩形选中所有的线，点击属性下面的选项，

　　点击作为构造线，点击完成草图绘制后，再在右视基准面再画一个草图，点击刚草图里面的直线段，再进行转化为实体引用，效果如图所示：

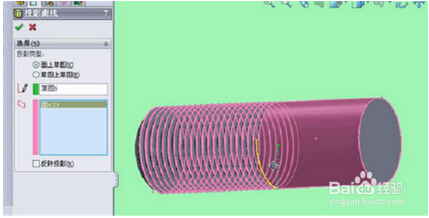

　　完成草图后，点击插入——曲线——投影曲线，投影类型选择面上草图，要投影的草图选择只有直线段的草图，投影面选择外面的实体面，旋转下看下效果，如果投影线的末端没跟螺纹的缺口重合，选择反转投影，效果如图所示：

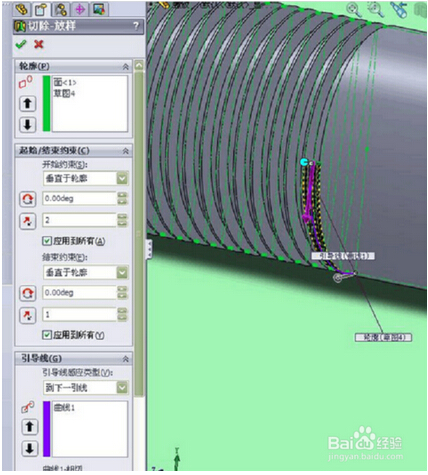

　　选择拉伸切除里面的放样切割，轮廓选择等腰梯形面和草图，引导线选择草图

　　（就是刚刚的投影曲线），起始/结束约束里面规定如下：开始条件选择垂直于轮廓，反向相切方向改成2，结束条件选择垂直于轮廓，反向相切方向为1，效果如图所示：

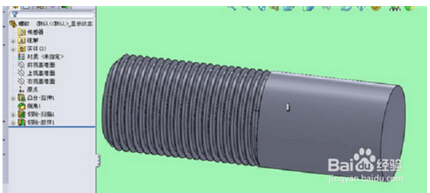

　　完成放样切割时，可能会出现“要保留实体”的选择，我们选择确定。最后形成的图纸可能不够完美，多了一个曲面（不是实体），我们放大选择，然后让它隐藏，最后出来的完美螺纹图纸如图所示：
