怎么CAD矩形不能直接输入尺寸啊?

我要回答
2个回答

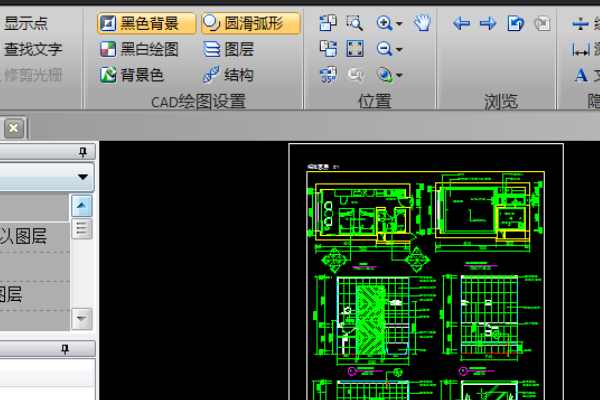

1、首先我们打开电脑中的CAD图纸文件,这样界面中就显示出了CAD图纸文件。

怎么CAD矩形不能直接输入尺寸啊?

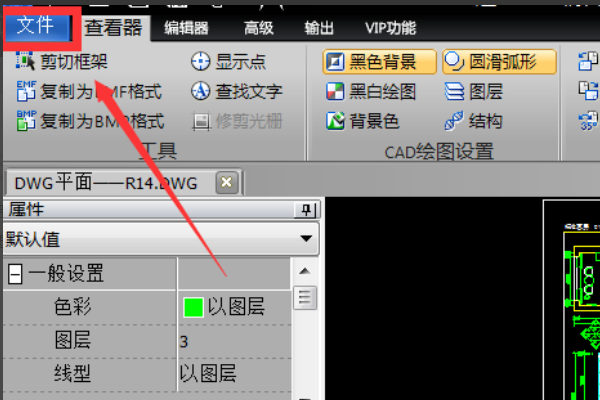

2、选择顶部菜单栏当中的“文件”菜单,这样就可以引出下拉选项框。

怎么CAD矩形不能直接输入尺寸啊?

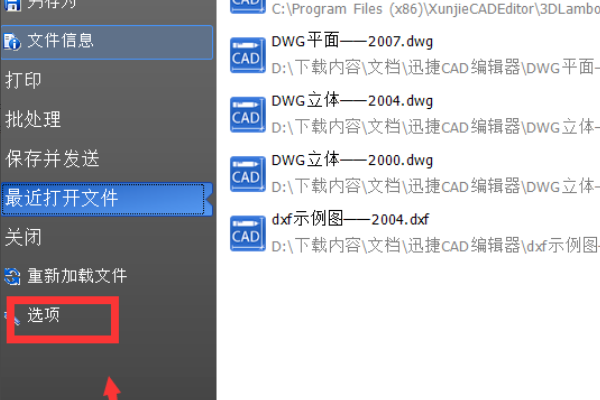

3、选择下拉选项框当中的“选项”。

怎么CAD矩形不能直接输入尺寸啊?

4、在界面中会弹出一个“选项”设置面板。在面板的左侧是各种选项设置,在右侧可以适当的更改相关的设置。

怎么CAD矩形不能直接输入尺寸啊?

5、在动态输入设置当中勾选动态输入设置打开就可以了,在下方还可以选择在标题中显示的位置。

怎么CAD矩形不能直接输入尺寸啊?

查看全部
2020-08-10
回复 采纳

这是因为将CAD中的“动态输入”功能关闭了,开启该功能后就可以按正常的输入方式绘制矩形了,开启的方法如下:

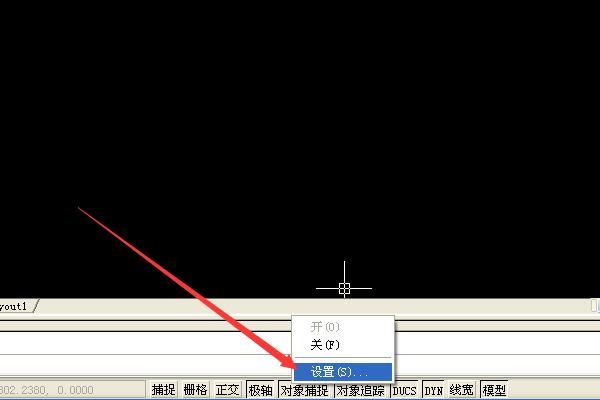

1、打开电脑中的一个CAD文档,然后找到下面的工具栏,鼠标右键,点击“设置”:

怎么CAD矩形不能直接输入尺寸啊?

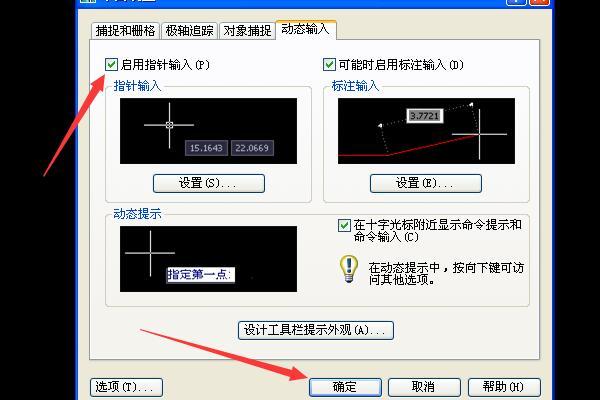

2、在打开是设置页面中选择动态输入,然后将“启用指针输入”前面的勾选中,点击确定保存设置:

怎么CAD矩形不能直接输入尺寸啊?

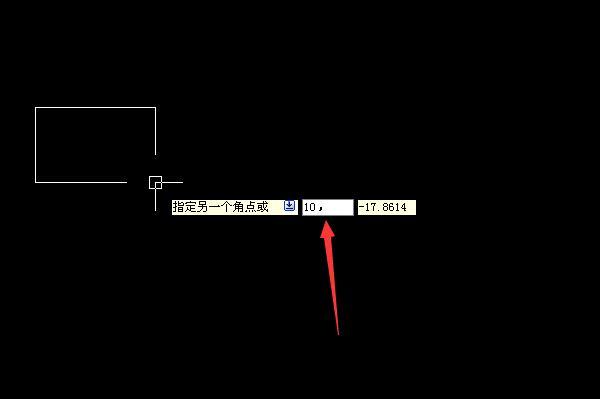

3、然后利用矩形工具画图,先输入长度,然后按键盘上的逗号,接下来再输入宽度即可:

怎么CAD矩形不能直接输入尺寸啊?

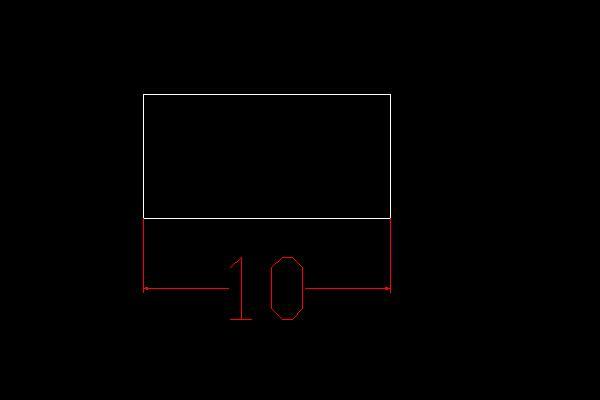

4、这样就可以通过默认的“长度+逗号+宽度”的方式绘制出一个矩形了:

怎么CAD矩形不能直接输入尺寸啊?

查看全部
2020-08-10
回复 采纳

相关问题

为什么CAD矩形不能直接输入尺寸?
共4条回答 >
路露: 这是因为将CAD中的“动态输入”功能关闭了,开启该功能后就可以按正常的输入方式绘制矩形了,开启的方法如下:1、打开电脑中的一个CAD文档,然后找到下面的工具栏,鼠标右键,点击“设置”:2、在打开是设置页面中选择动态输入,然后将“启用指针输入”前面的勾选中,点击确定保存设置:3、然后利用矩形工具画图,先输入长度,然后按键盘上的逗号,接下来再输入宽度即可:4、这样就可以通过默认的“长度+逗号+宽度”的方式绘制出一个矩形了:
(46) 回复
怎么在CAD中画矩形尺寸不是我所输入的尺寸啊?
共2条回答 >
青色印象效果图18706786229: 方法如下1在CAD界面下,找到CAD界面下方的工具栏,找到“dyn”这个选项2右键“dyn”,点击选项栏中的“设置”3、在草图设置的“动态输入”中找到“指针输入”,点击下方的设置;4、然后在上面改成你想要用的坐标系就可以了--用绝对坐标哦
回复
CAD矩形如何输入尺寸啊?
共1条回答 >
井中月明: 先输入rec——空格——点第一个点——d——先输入水平长度——空格——再输入垂直高度——空格——点最后一个点教你一个一劳永逸的办法:你肯定知道矩形是rec点了空格后,下面会出现文字说明,你看下面的图
回复
CAD矩形怎么输入尺寸?
共1条回答 >
懂动东: 很多CAD初学者在刚开始绘图的时候不知道怎么去画一个确定的矩形,只能靠矩形工具,靠左键拉出来,但是在制图中,这往往不准确。那为了画出一个准确的矩形,CAD该如何输入尺寸呢?下面小编就来展示给大家看。第一步,先点击CAD软件之中的矩形工具。第二步,在画布中选择你所需要绘制矩形的起点。然后输入命令符“d”,按空格键,注意不是回车键哦。第三步输入长度,空格键。第四步,输入高度,空格键。再在图上点击一下,不然矩形不会展示出来。就这样,一个确定的矩形就出来啦。当然,如果需要更精准,是要确定矩形的所在位置的....
回复
CAD2020画矩形怎么不能输入尺寸?
共1条回答 >
简单一点18625571545: 方法一、可以直接输入尺寸的,选择出矩形,然后输入长和宽即可。方法二、输入REC——空格——空白处鼠标左键单击——输入D——空格——输入矩形长度——空格——输入矩形宽度——空格——鼠标左键单击——完成。
