SolidWorks怎么将圆柱体斜切一个角度？

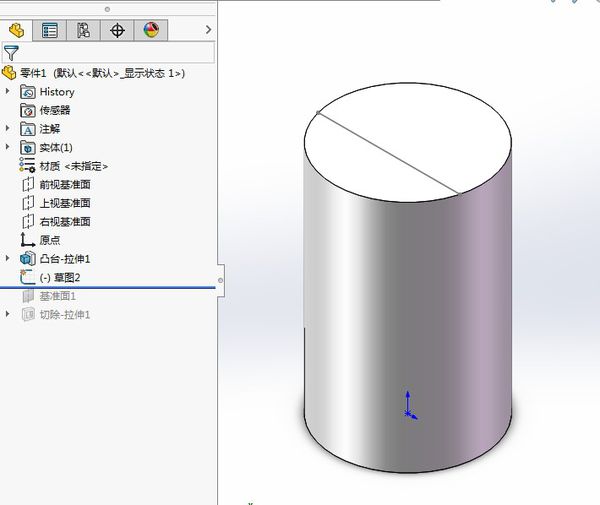

1、在凸台上面新建一个直线草图

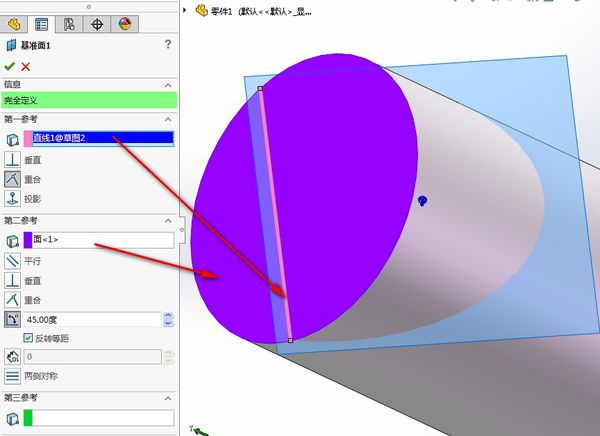

2、新建基准面，选择直线作为第一参考，凸台顶面作为第二参考，并设置角度

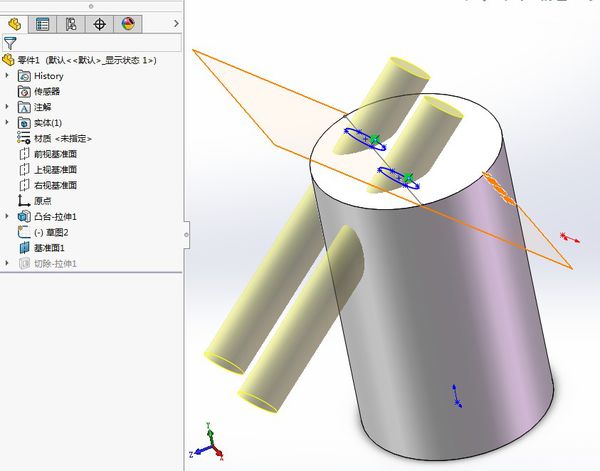

3、选择新建的基准面，创建椭圆草图，使用两侧完全贯穿的拉伸切除命令

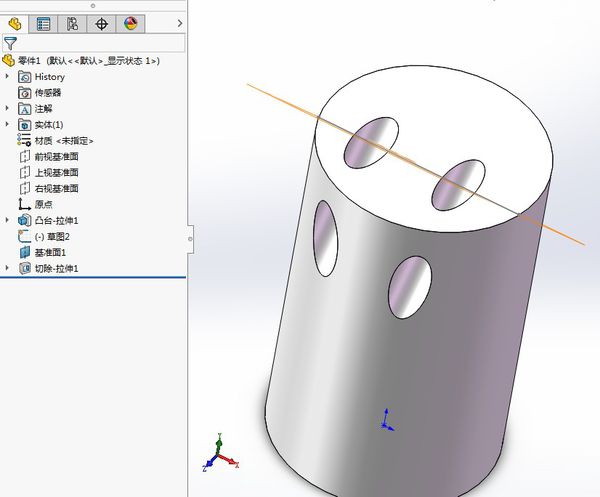

4、然后完成后效果，如下图

应用拉伸切除命令就可以轻松完成，操作步骤如下：

第一步，建立模型：

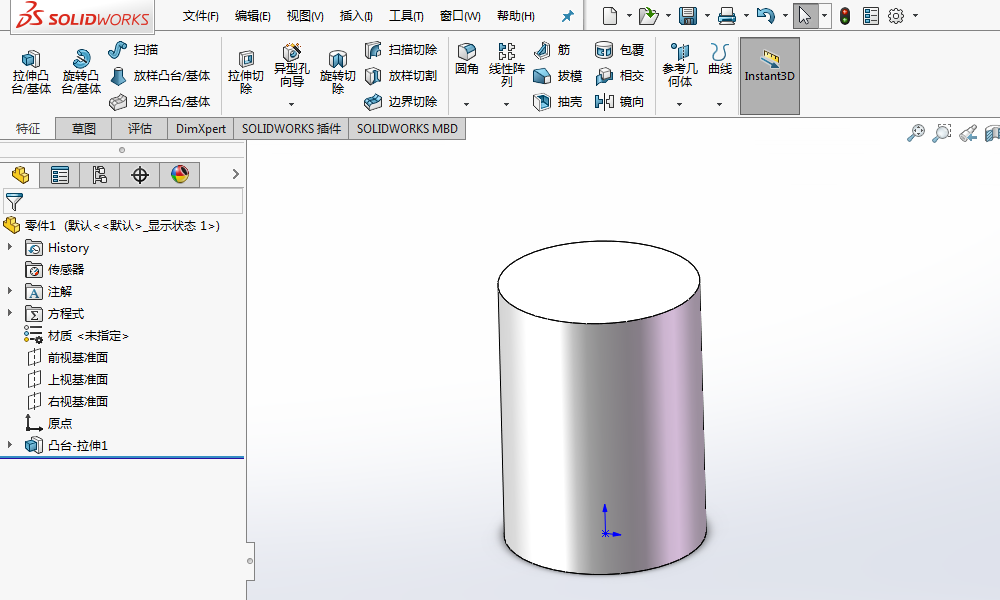

在soilDWorks中运用拉伸命令建立一个圆柱体；

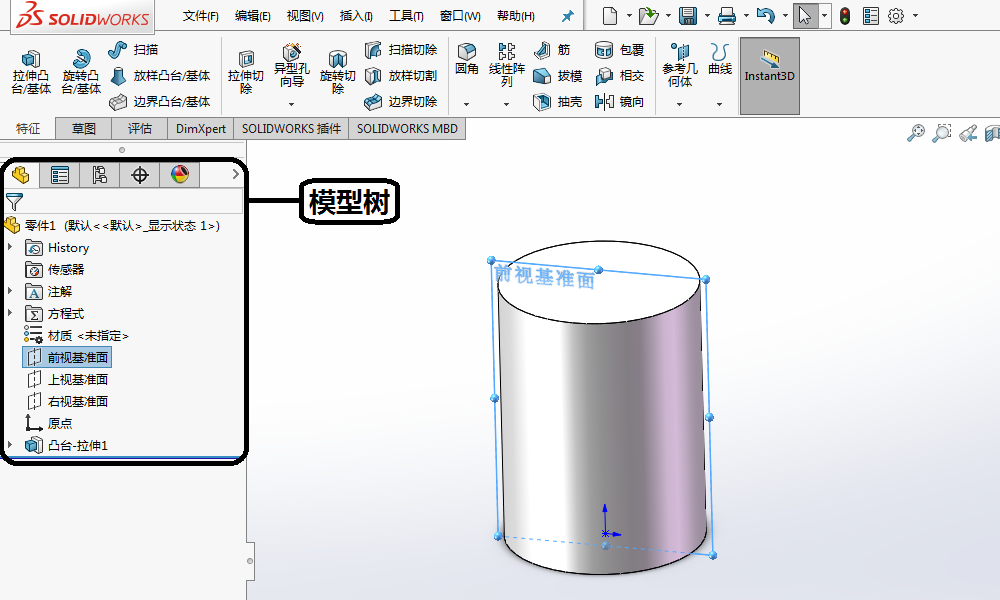

第二步，寻找草绘基准面：

在左侧模型树里点选与圆柱体轴在一个平面上的基准面，本例中选择前视基准面；

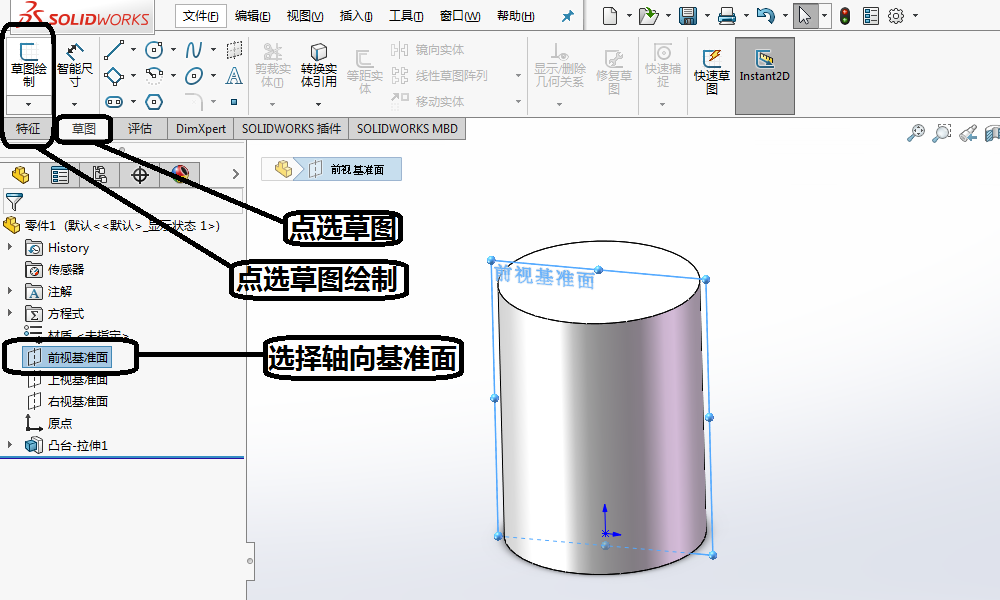

第三步，建立草图：

依此点选前视基准面-点选草图-草图绘制，进入草绘界面。

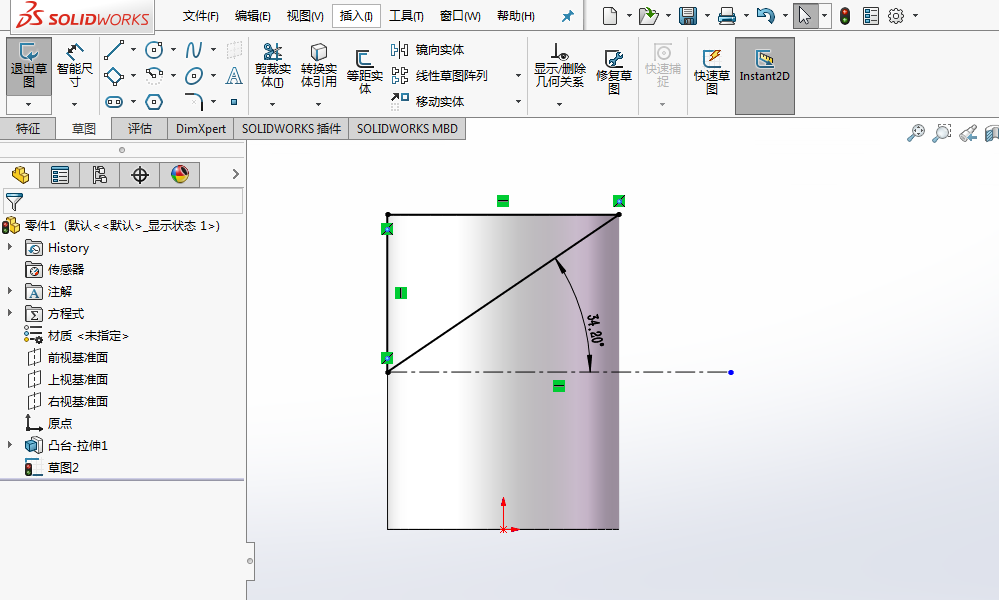

第四步，绘制草绘：

在草绘平面上建立自己想要去除部分的截面，截面必须是完整的封闭形状，并利用智能尺寸工具调整倾角。

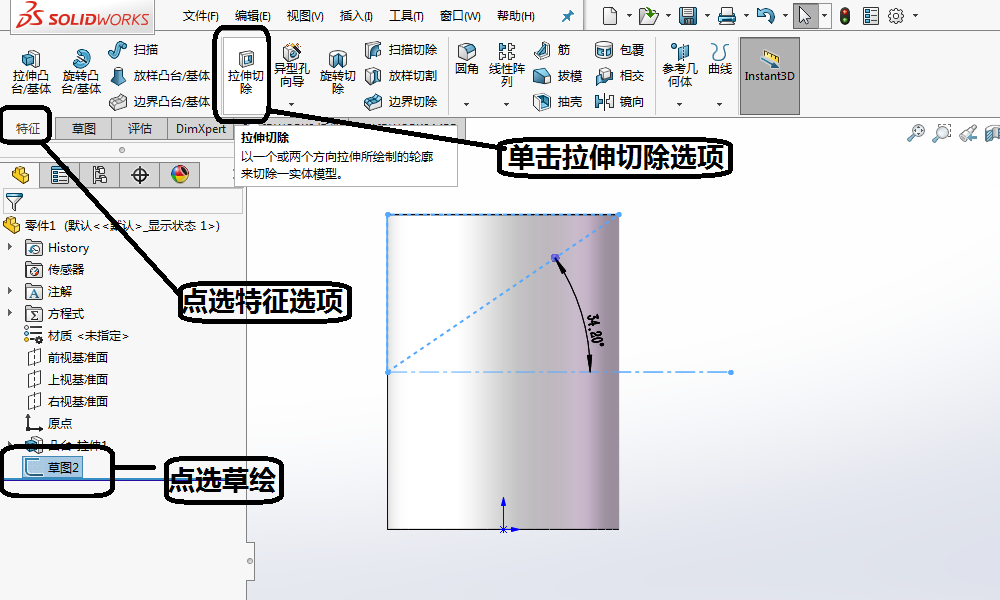

第五步，建立拉伸切除：

草图绘制完成后退出，依此单击模型树中草绘-特征-拉伸切除，进入拉伸切除界面。

第六步，添加拉伸切除参数：

在拉伸切除选项卡方向选项中选择两侧对称，然后设置切除长度，最后单击对号完成。

最后就得到想要的切除结果了。
