溜溜问答 > 平面设计 > CAD问答 > CAD里怎么把相连的线段圆弧连接成多段线？
Wengxiu
Wengxiu
邀请你来回答
250人阅读 2021-04-07

CAD里怎么把相连的线段圆弧连接成多段线？

我要回答
2个回答

CAD中将相连的线段圆弧连接成多段线的方法，利用多段线编辑功能（简命令pe），将图元转换成多段线即可。

举例说明：

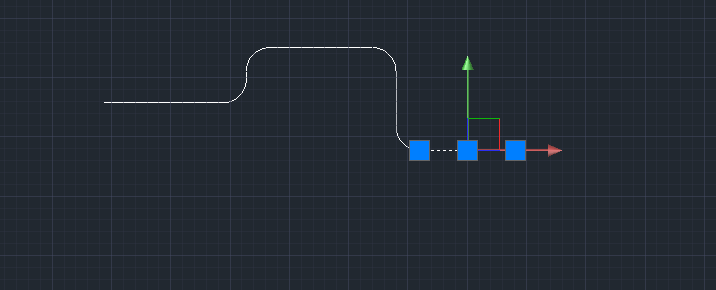

绘制如图所示的由线段、圆弧组成的图元。

CAD里怎么把相连的线段圆弧连接成多段线？

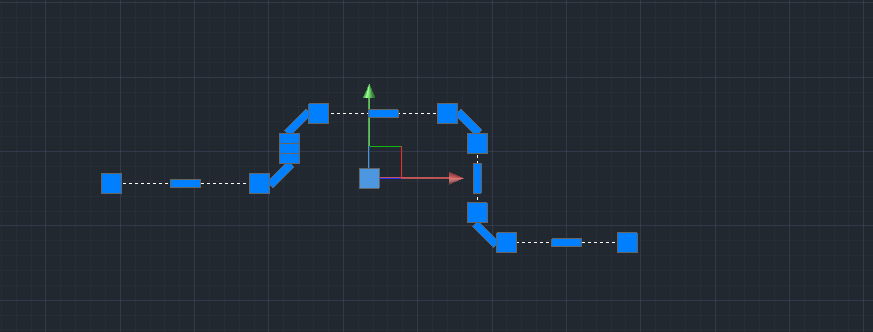

执行多段线编辑命令“pe+回车”——输入“m+回车”选中图中的所有图元——输入“y+回车”确认转化为多段线——输入“j+回车”，将所有选中的图元合并成为一条多段线——enter确定就可以了。如图所示：

CAD里怎么把相连的线段圆弧连接成多段线？

查看全部
2021-04-07
赞 回复 采纳

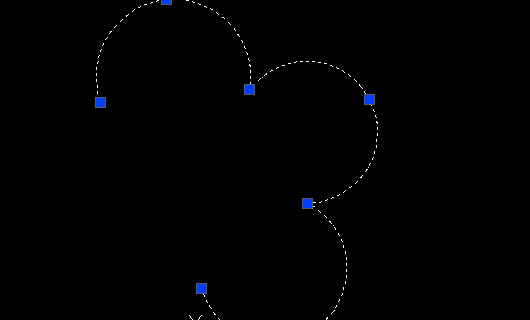

1、如图，是几个圆弧连接在一起，但不是多段线。

CAD里怎么把相连的线段圆弧连接成多段线？

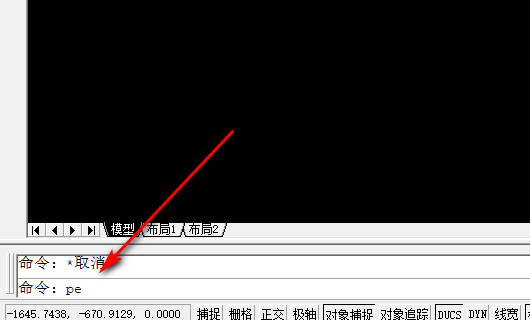

2、输入命令pe。

CAD里怎么把相连的线段圆弧连接成多段线？

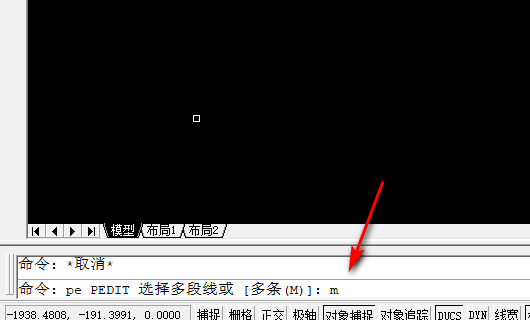

3、确定多段线命令pe后，输入m，选择多条。

CAD里怎么把相连的线段圆弧连接成多段线？

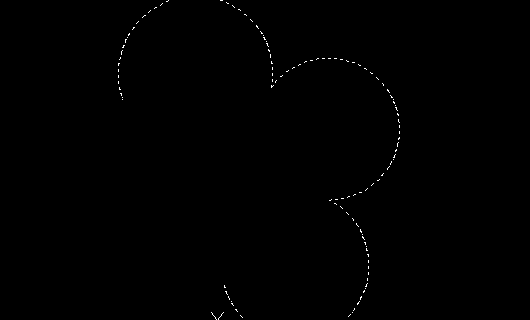

4、选择对象。

CAD里怎么把相连的线段圆弧连接成多段线？

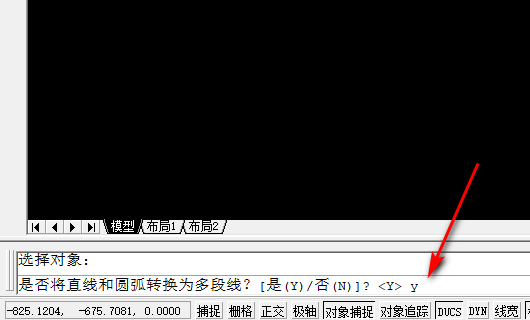

5、输入y，确定合并成多段线。

CAD里怎么把相连的线段圆弧连接成多段线？


6、确定y后，输入j合并。

CAD里怎么把相连的线段圆弧连接成多段线？


7、确定j合并后，就可以把几个圆弧合并成多段线了。

CAD里怎么把相连的线段圆弧连接成多段线？

查看全部
2021-04-07
赞 回复 采纳

相关问题

CAD里如何把多条相连普通线段转成一条多段线？
共2条回答 >
🐳： 点“修改”——“对象”——“多段线”——选择一条线段——“y”——“j”再根据提示把其余几段选上；再回车或者空格！
赞 回复
CAD里怎么把两段相连的圆弧连接成一条曲线？
共2条回答 >
孙滨： 可以的，你输入pe，在输m多条把两圆弧选中，就输入j合并，回车三次就可
赞 (1) 回复
CAD如何快速将多段线段相连？
共2条回答 >
晴兒： 在CAD软件中，可以使用命令“PEDIT”来进行多段线段的连接。首先选中多段线，然后输入“PEDIT”命令，选择“P”选项进入多段线编辑模式。接着选择“J”选项来连接多段线的端点，输入“Y”确定连接方式，最后按下“Enter”键完成连接操作。此外，也可以使用“PEDIT”命令中的“Join”选项来快速连接多段线，只需要选择要连接的线段即可。通过这些方法，可以快速将多段线段进行连。
赞 (6) 回复
CAD2006如何把相连的一段圆弧和多段线合并成一个整体？
共1条回答 >
洪Da.Li： pe命令选择多段线[m]选择对象再选择“合并”命令[j]就ok了
赞 (9) 回复
CAD里怎样把几条线段变成多段线？
共1条回答 >
哇哈哈： 输入pe，提示框会提示你选择多线，你再输入m，回车；接着选择你要合并的线，然后看提示，按j合并，接着按三下回车，ok！
赞 (4) 回复
