溜溜问答 > 平面设计 > CAD问答 > 在CAD中如何计算建筑面积？怎么使用？
kiss mayue
kiss mayue
邀请你来回答
186人阅读 2021-02-25

在CAD中如何计算建筑面积？怎么使用？

我要回答
1个回答

按照建筑面积计算规则，楼房主体部分面积全部计算。

快捷键命令【pl】，多段线延楼房主体绘制封闭的线。楼房要有保温层，这个保温层是封闭的。如下图：

其它部分，如阳台面积只能计算一半。封闭的线绘制一半面积。当然雨棚，空调板什么的不计算建筑面积。细则看建筑面积规范。上面的建筑是对称的，阳台也对称的，所以不用全部绘制，只要绘制一半的阳台就可以。如下图：

全部绘制完成后，填充这些封闭的多段线，然后快捷键命令【aa】，测量填充面积。或者使用【list】命令，在命令行看面积。

在CAD中如何计算建筑面积？怎么使用？

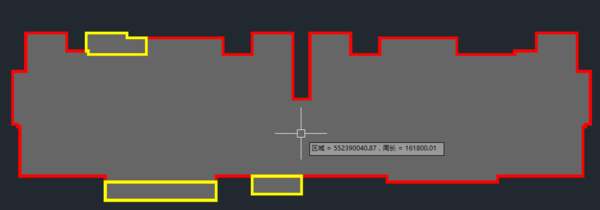

这个面积就是建筑面积。在CAD里面，平方的单位是平方毫米，建筑面积是平方米，所以注意小数点相差6位，建筑面积取小数点后两位。图示是552.39平方米。

查看全部
2021-02-25
赞 回复 采纳

相关问题

在CAD中怎么计算建筑面积？怎么使用啊？
共2条回答 >
这里还有鱼啊： 是不是计算区域的面积啊！如果是一个多段线围成的区域的话，直接使用“aa“命令，选择”对象o“就可以直接用CAD算出面积了，不过这面积是单位是平方毫米。如果是有线段围成的话，使用“aa"命令前必须是你所计算的范围变成一个面域，命令是“bo”然后再按照上面的步骤计算就行了。不过这这个方法计算的面积前提是线段围成的必须是一个封闭的区域。
赞 回复
在CAD中如何计算建筑面积？如何使用啊？
共2条回答 >
🍓唯祎ᐇᐂᘜ∽： 按照建筑面积计算规则，楼房主体部分面积全部计算。快捷键命令【pl】，多段线延楼房主体绘制封闭的线。楼房要有保温层，这个保温层是封闭的。如下图：其它部分，如阳台面积只能计算一半。封闭的线绘制一半面积。当然雨棚，空调板什么的不计算建筑面积。细则看建筑面积规范。上面的建筑是对称的，阳台也对称的，所以不用全部绘制，只要绘制一半的阳台就可以。如下图：全部绘制完成后，填充这些封闭的多段线，然后快捷键命令【aa】，测量填充面积。或者使用【list】命令，在命令行看面积。这个面积就是建筑面积。在CAD里面，平方....
赞 回复
在CAD中如何计算建筑面积？怎么使用啊？
共2条回答 >
Lambert： 是不是计算区域的面积啊！如果是一个多段线围成的区域的话，直接使用“aa“命令，选择”对象o“就可以直接用CAD算出面积了，不过这面积是单位是平方毫米。如果是有线段围成的话，使用“aa"命令前必须是你所计算的范围变成一个面域，命令是“bo”然后再按照上面的步骤计算就行了。不过这这个方法计算的面积前提是线段围成的必须是一个封闭的区域。
赞 回复
CAD建筑面积怎么计算？
共1条回答 >
王挥： 按照建筑面积计算规则，楼房主体部分面积全部计算。2.快捷键命令【PL】，多段线延楼房主体绘制封闭的线。楼房要有保温层，这个保温层是封闭的。3.其它部分，如阳台面积只能计算一半。封闭的线绘制一半面积。当然雨棚，空调板什么的不计算建筑面积。细则看建筑面积规范。上面的建筑是对称的，阳台也对称的，所以不用全部绘制，只要绘制一半的阳台就可以。4.全部绘制完成后，填充这些封闭的多段线，然后快捷键命令【AA】，测量填充面积。或者使用【list】命令，在命令行看面积。5.这个面积就是建筑面积。在CAD里面，平方....
赞 回复
CAD建筑面积计算？
共1条回答 >
♔✎﹏ℳ๓₯㎕丫丫： 两种情况:1、如果需要计算的图形是一个封闭图形，可先使用图形填充，若所填充的恰好是计算部分，则可使用“工具查询面积”，或选择填充的部分，右键特性几何图形面积，就可得到;2、如果不是封闭图形，或填充后不是需要的部分，那只好使用多段线命令，沿着需要部分画一条闭合的多段线，选择多段线，右键特性几何图形面积，就ok了。
赞 (45) 回复
