SolidWorks内螺纹怎么画？

在SolidWorks里画内螺纹（打螺纹孔）时，我觉得你最好还是用异形孔命令画是最好的，这样你在出工程图时，螺纹的画法符合制图要求，并且可以直接标注。

如果是画外螺纹（螺纹杆），你就按螺纹的公称直径画一个圆柱，然后插入装饰螺纹线，这样你在出工程图时，螺纹的画法符合制图要求，但标注是你要手动把直径符号Φ改成m。

如果你是为了练习扫描切除命令或其他原因，要求有形象的螺纹，那就随你了。但要注意，切普通螺纹时你最好不要用三角形截面，而用其他截面（我用五边形）。用三角时，图中的p值要比螺距（导程）小一点点才可以。用我画的那个五边形是p值可以等于螺距（导程）。

1、打开SolidWorks软件后，进入零件建模模式。在草图中画一个长60，宽30的矩形。然后用拉伸命令拉出深度为50的矩形凸台。

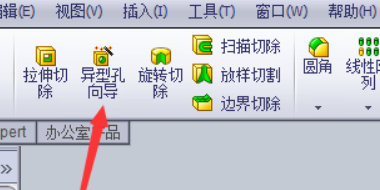

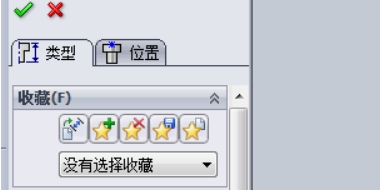

2、单击如图上方所示的异形孔向导，系统会弹出孔规格的对话框。

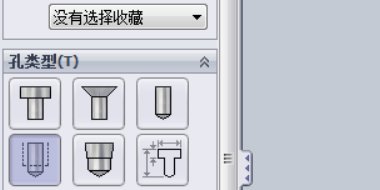

3、在孔的规格中，可以看到孔的类形有好几种，有沉孔，螺纹孔，锥形孔等，并且规格可以在下面选择所需要的孔。

4、由于我们是要画螺纹孔，从类型里可以看到螺纹孔有锥形，还有直的。这里假设需要m8深度为18的螺纹孔。

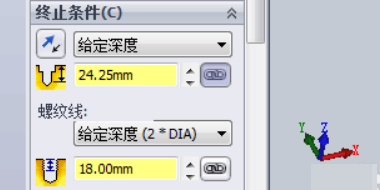

5、点击孔类型中的直螺纹孔，在标准中选择gb,类型螺纹孔，在孔规格中大小选择选择m8，输入螺纹线18按确认。

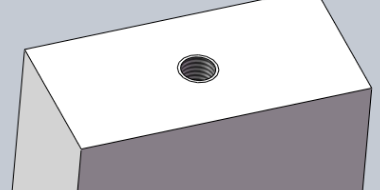

6、单击上方的位置，选择矩形的上表面作为螺纹孔的放置面，把螺纹孔放在原点上，确定后如图所示生成的螺纹孔。
