溜溜问答 > 模型制作 > solidworks > SolidWorks如何画自定义工程图模版？
Wengxiu
Wengxiu
邀请你来回答
149人阅读 2021-02-03

SolidWorks如何画自定义工程图模版？

我要回答
2个回答

1、打开SolidWorks
2、新建一个工程图,自定义图纸大小：例如：a4-210*297
3、自己画个标题栏
4、保存→保存类型→工程模板图（后缀为*drwdot）

下面附带详细步骤图：

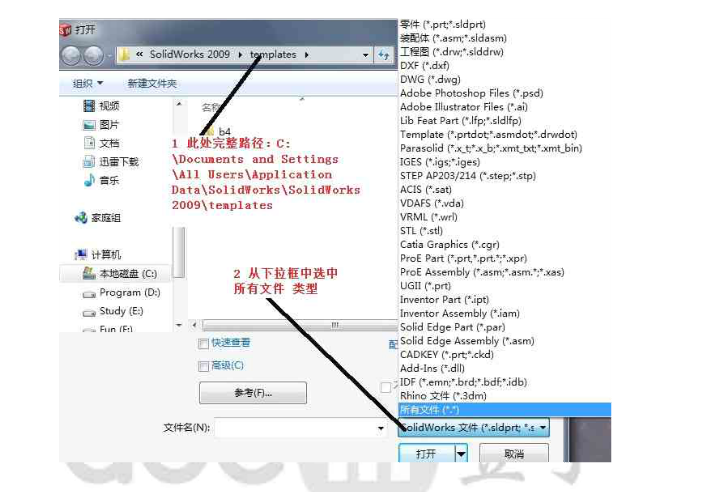

首先这样：

SolidWorks如何画自定义工程图模版？

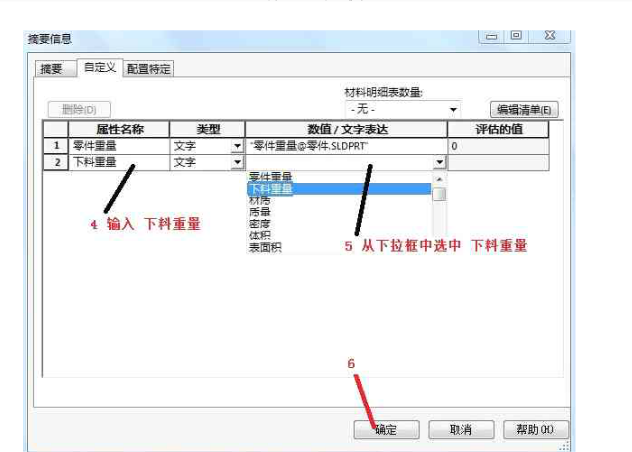

然后：

SolidWorks如何画自定义工程图模版？

最后根据提示保存完成即可。

注意：当下次调用此模板时，零件模型属性中的相关信息就会自动插入到标题栏中，当零件模型属性信息发生改变后，标题栏中的相关信息也将自动更新，从而可以大大提高了绘图速度。

查看全部
2021-02-03
赞 回复 采纳

视频教程教程

SolidWorks工程图模板制作的难点：

一是属性链接

二是toolbox标准件的名称显示

三是材料明细表的制作及属性链接

1、课程内容介绍

2、标准图框的绘制

3、属性的讲解，包括属性的链接、自定义属性和配置特定属性

4、材料明细表模板制作及属性链接

5、toolbox设置

查看全部
2021-02-03
赞 回复 采纳
