溜溜问答 > 模型制作 > solidworks > SolidWorks零件镜像
Wengxiu
Wengxiu
邀请你来回答
555人阅读 2021-02-03

SolidWorks零件镜像

我现在有一个零件，我想得到一个新的和他完全对称的零件怎么办，如果在零件图里镜像的话原零件实体不能删除啊，如果在装配体里镜像，那两个零件的运动也是镜像的，怎么办啊
我要回答
2个回答

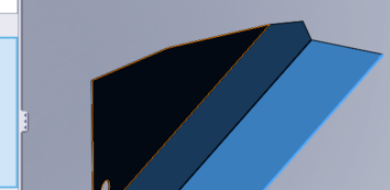

1、首先我们在装配体中插入一个原始零件

SolidWorks零件镜像

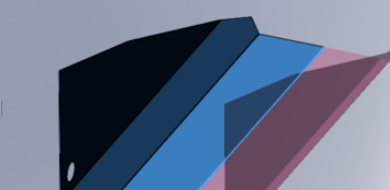

2、利用线性零部件下镜像零件命令完成镜像。在左侧配置栏内有方向、 方位等条件设置。

SolidWorks零件镜像

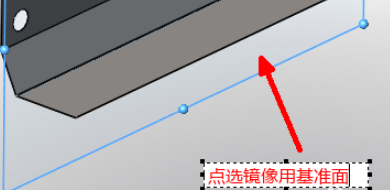

3、我们也可以选择一个镜像面

SolidWorks零件镜像

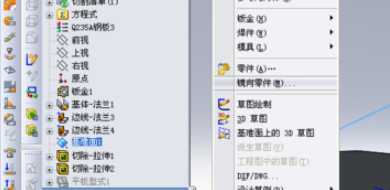

4、我们可以选择插入命令菜单下的镜像零件命令

SolidWorks零件镜像

5、在弹出的左侧插入零件关键因素栏内选择需要的打勾，然后确认即可完成镜像零件制作

SolidWorks零件镜像

查看全部
2021-02-03
赞 回复 采纳

SolidWorks零件镜像功能的使用方法及步骤如下：

工具/原料：SolidWorks，电脑

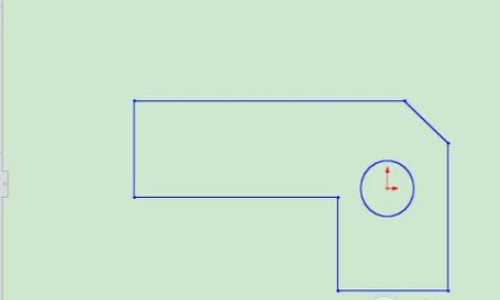

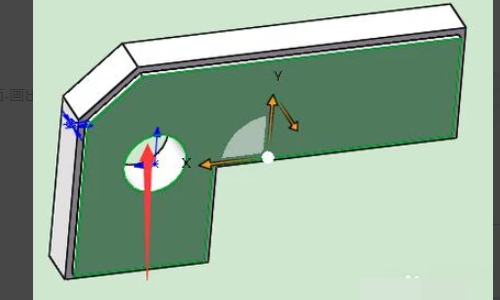

1、首先在SolidWorks中点击拉伸，然后选择草绘平面，接着画出零件轮廓。

SolidWorks零件镜像

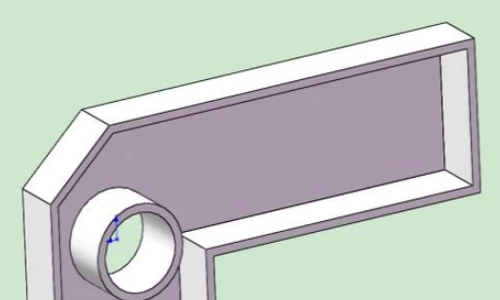

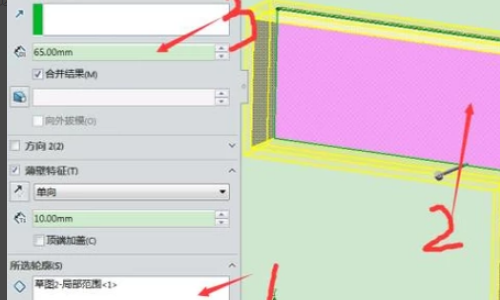

2、然后点击选择轮廓，接着选择面在薄壁特征前打钩。

SolidWorks零件镜像

3、然后镜像零件需要先点击下实体才可以用镜像零件的功能。

SolidWorks零件镜像

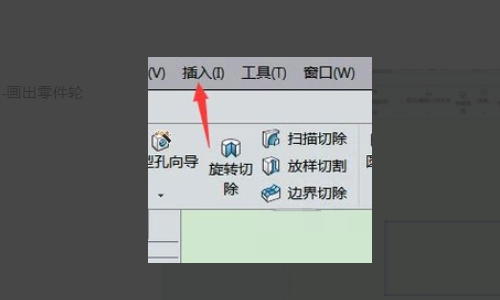

4、接着点击插入

SolidWorks零件镜像

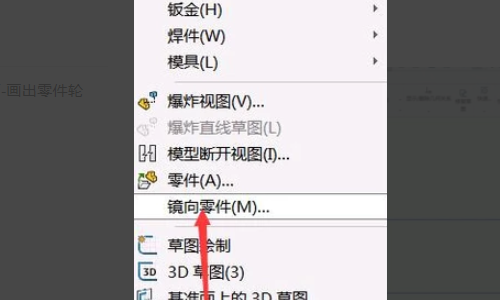

5、然后点击镜像零件。

SolidWorks零件镜像

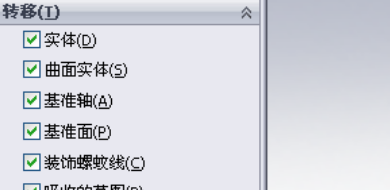

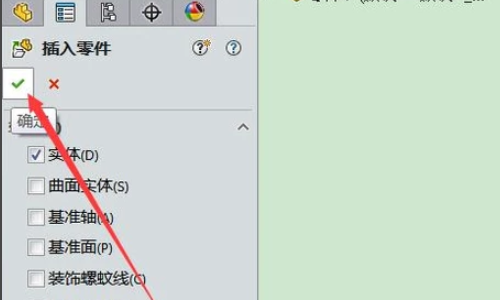

6、然后选择你想要的镜像打钩确定。

SolidWorks零件镜像

7、最后即可看见新建一个镜像的零件。

SolidWorks零件镜像

查看全部
2021-02-03
赞 回复 采纳

相关问题

SolidWorks镜像怎么生成反向零件？
共4条回答 >
岑児๑ ： 在SolidWorks中，可以通过使用“镜像”功能将零件生成它的反向部分。以下是具体的步骤：1.在SolidWorks中打开原始零件文件，选择需要镜像的特征面或面。如果您想生成整个零件的反向部分，可以全选所有的面。2.选择“镜像”功能：在SolidWorks菜单上选择“Insert”或者右键特征栏并选择“InsertMirrorPart”。3.选择镜像平面：在弹出的“MirrorPart”对话框中，选择您想沿着其镜像零件的平面。正常情况下是相对于零件平面镜像。4.设定参数：设定参数，例如生成反向....
赞 (46) 回复
SolidWorks 中如何进行零件的镜像？
共2条回答 >
老聂设计： 1、首先我们在装配体中插入一个原始零件2、利用线性零部件下镜像零件命令完成镜像。在左侧配置栏内有方向、方位等条件设置。3、我们也可以选择一个镜像面4、我们可以选择插入命令菜单下的镜像零件命令5、在弹出的左侧插入零件关键因素栏内选择需要的打勾，然后确认即可完成镜像零件制作
赞 回复
SolIDworks怎么生成镜像零件？
共1条回答 >
be con： 在装配图里
赞 回复
SolidWorks 镜像零件如何关联原来？
共1条回答 >
🍉🍉🍉： 多个方式1:另存一个零件，然后用镜像（不要合并实体）这个时候有2个实体，直接点在实体文件夹，点右键删除原实体即可，这种方式，两个零件没有关联，如果修改的话，2个零件都需要修改。2：新建一个零件，插入（原）零件，镜像实体以后步骤同1，这样2个零件就有关联关系了，修改了1之后，镜像零件就自动修改了。3：装配体中，装配完此零件后，使用装配体体的镜像命令，这样会自动生成一个新的零件。多个方式，根据你的需求，选择不同的方式。分享
赞 (26) 回复
SolidWorks镜像零件怎么保持颜色？
共1条回答 >
Hana.🌸： 在SolidWorks中，要使镜像零件保持颜色，可以在创建镜像零件时选择“复制”而不是“移动”。以下是详细步骤：1.打开SolidWorks软件，打开原始零件文件。2.在特征管理树中，找到需要镜像的特征，右键点击并选择“镜像”。3.在弹出的“镜像”对话框中，选择“复制”而不是“移动”。这意味着原始特征将被复制并粘贴到新的位置，而不是移动原始特征。4.选择镜像平面，可以是基准平面或零件表面。5.点击“确定”，完成镜像特征的创建。通过以上步骤，镜像零件将保持原始零件的颜色。请注意，此方法仅适用于单个....
赞 (33) 回复
