SolidWorks怎么用装饰螺纹线画内螺纹？

1、首先，打开SolidWorks，绘制一个螺栓。

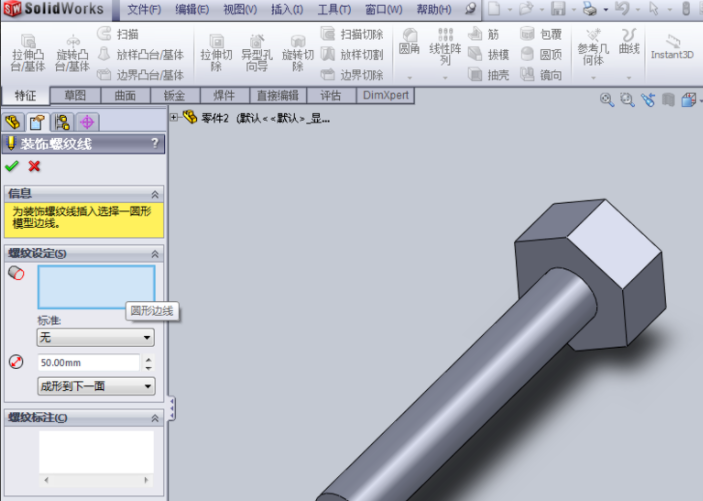

2、 接着，点击插入--注解--装饰螺纹线。

3、点击需要生成螺纹线的圆形曲线，确定。

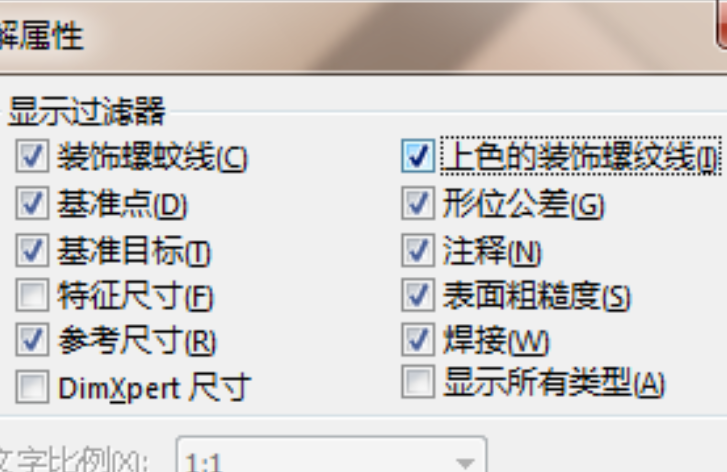

4、这时候还看不到螺纹线，需要在状态栏的注解，右键点击注解--细节，将上色的装饰螺纹线前面的框框勾选，确定。

5、确定后即可看到螺杆上的螺纹线了。

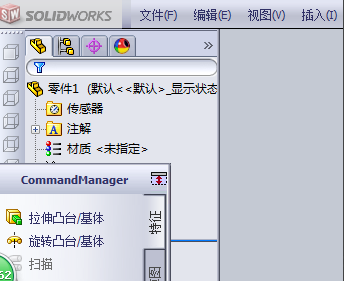

1、启动桌面上的SW软件，用新建零件的模式进入零件的建模状态，如下图所示是SW的工作界面。

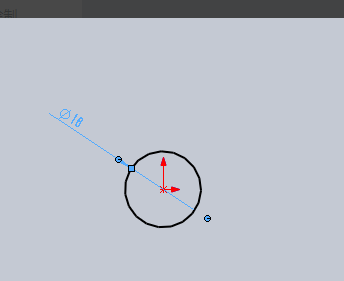

2、假设要画一个m16的螺纹线，先在草图上画一个直径16的圆。点击草图中的草图绘制，与前视图为基准，用圆工具画一个圆，如下图是直径16的圆。

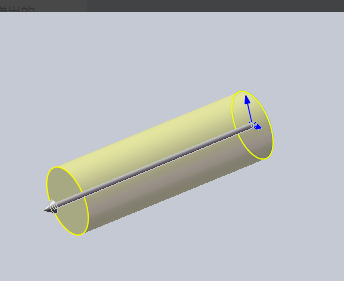

3、退出草图，假设这个圆拉伸的长度为50。点击特征里的拉伸凸台、基体命令。在弹出的对话框里输入拉伸深度50，如下图是生成的最终结果。

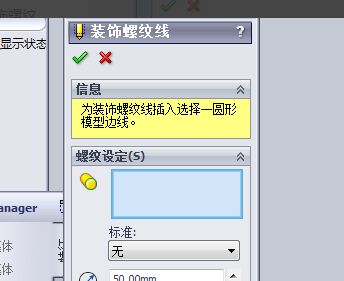

4、确认后就可以开始装饰螺纹了，点菜单上方的插入，在下拉框里选择注解里的装饰螺纹线，此时弹出装饰螺纹线的对话框。

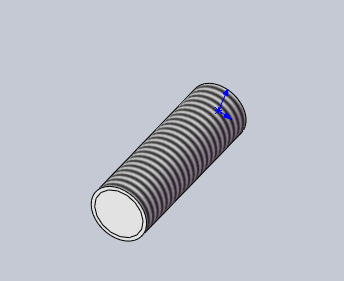

5、在螺纹设定里选这个圆柱的边线，也就是刚才拉伸成圆柱的那个直径16的圆。在次要直径里输入14。绘图区就可以看到生成的装饰螺纹线。

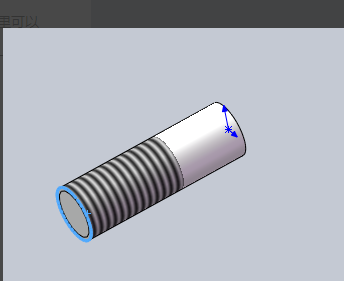

6、以上是系统默认生成的螺纹线，也可以自己设定生成多长的螺纹线。在终止条件里可以选择给定深度，并在下面输入30，点上方的勾，就生成30长的螺纹线。
