SolidWorks中如何画外螺纹，内螺纹？

螺纹有两种形式表示
1、是由螺纹装饰线表示的（没有牙型）
方法一：直接用异形孔向导选择自己所要的螺纹孔，然后对参数进行一下设置就可以了（在实 体上制作）
方法二：在绘制出底孔的前提下使用方法二，插入——注解——修饰螺纹——设置参数

向左转|向右转

2、螺纹的第二种表示方法有实际的牙型的
方法：首先利用螺旋线定义螺纹的螺距以及螺纹的圈数
其次绘制牙型最后用扫面指令或者扫面切除指令（根据你是伸出项还是切除项决定）
点击确定完成

一、外螺纹

1、首先建好要画螺纹的零件。

2、插入螺纹之前得先把“上色的螺纹装饰线命令打开”，否则插入了螺纹不会显示。打开文件菜单“工具”下拉菜单，选择“选项”，打开“文档属性”对话框，如图所示。

3、确定返回零件模式，在上方文件菜单栏“插入”，“注释”，“装饰螺纹线”。

4、打开之后，选择边线，基准面，选择国家标准，选择螺纹类型，规格。

5、再选择螺纹的大小，这里以m64的螺纹为例子，输入螺纹长度为150mm。

6、确定螺纹就已经画好了。

二、内螺纹

1、打开要画内螺纹的零件，选择一端平面为草图平面，选择画圆工具，以旋转体的中心为中心画一个半径50mm的圆，如图。

3、用中心线画一个22.5度的夹角，凸出图的线剪掉，画好后选择退出草图，如图。

4、用特征 -异型孔向导，再编辑螺纹孔大小，孔类型选：直螺纹孔，标准选“iso”，大小选“m10”终止条件选“给定深度”。

5、底孔深度为34，螺纹有效深度30mm。

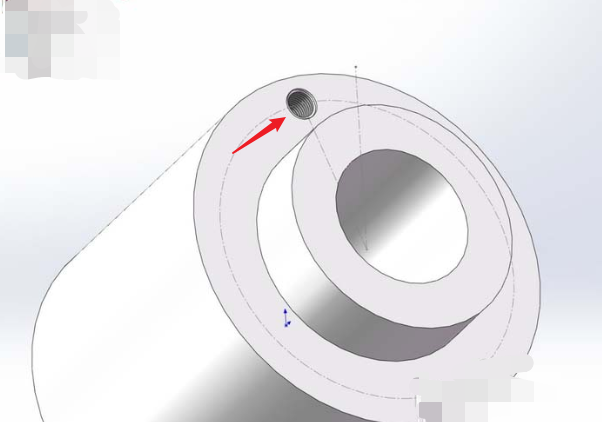

6、全部条件选好后，点选位置，选择螺纹孔放置的平面，选择之前的草图平面，选择交点放置螺纹孔，打勾，螺纹孔就画好了，如图。
