在PROE5.0零件图中,如何隐藏实体?

在PROE5.0零件图中,如何隐藏实体,就假如,一个零件图有曲面和实体,我只想显示曲面,想暂时把实体隐藏起来,怎么操作
我要回答
2个回答

在Proe5.0零件图中,隐藏实体方法如下:
  1、在特征隐藏选中特征后,右键隐藏,
  2、整个隐藏,把模型树“在此插入”横杠往下拖就能看见了。
  3、如果是用层隐藏,将模型树切换到层,隐藏层会显示灰色,选中右键。
  Proe5.0是一款在业界享有极高声誉的全方位产品设计软件。它广泛应用于汽车、航天航空、电子、模具、玩具、工业设计和机械制造等行业。

查看全部
2021-02-03
回复 采纳

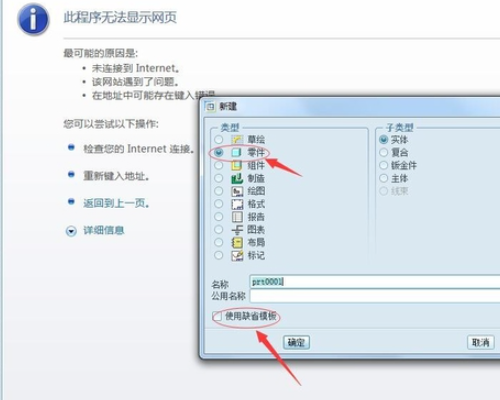

1、打开软件如下图片,点击在左上角新建零件,去除。

在Proe5.0零件图中,如何隐藏实体?

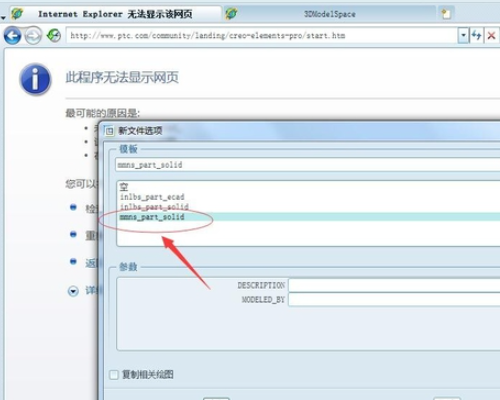

2、选择模版。

在Proe5.0零件图中,如何隐藏实体?

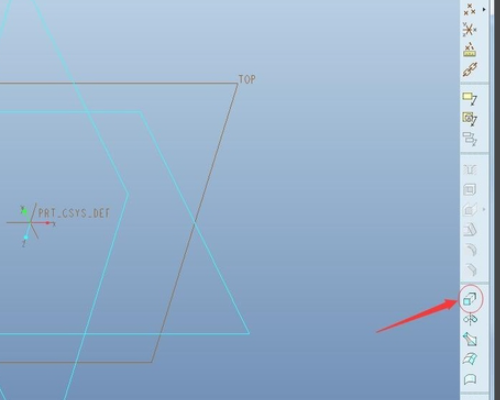

3、选择实体拉伸工具。

在Proe5.0零件图中,如何隐藏实体?

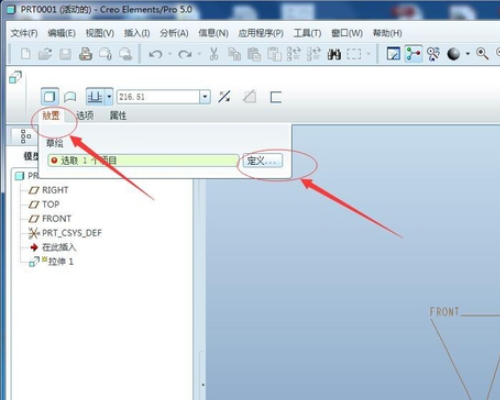

4、选择实体拉伸工具后,定义草绘面。

在Proe5.0零件图中,如何隐藏实体?

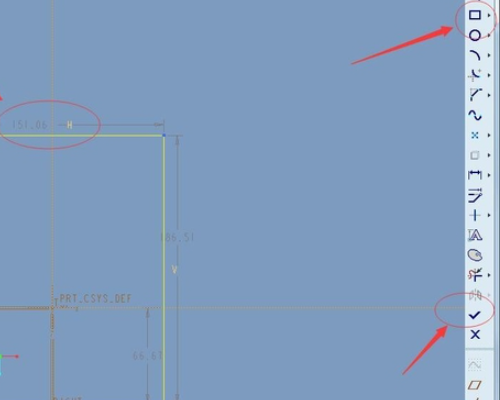

5、开始拉伸实体,和改尺寸。

在Proe5.0零件图中,如何隐藏实体?

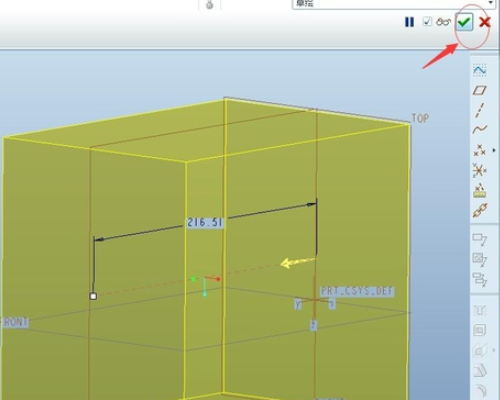

6、选择拉伸的厚度,再点击勾,完成实体隐藏。

在Proe5.0零件图中,如何隐藏实体?

注意事项:

Pro/e第一个提出了参数化设计的概念,并且采用了单一数据库来解决特征的相关性问题。另外,它采用模块化方式,用户可以根据自身的需要进行选择,而不必安装所有模块。

查看全部
2021-02-03
回复 采纳
