Creo装配成品怎么拉伸?像是CAD里边的拉伸命令一样一边不动,一边拉伸?

就比如用四个长度一样的方管拼接成一个正方形,然后在装配里边通过什么命令可以做到把这个正方形拉伸成长方形?
我要回答
2个回答

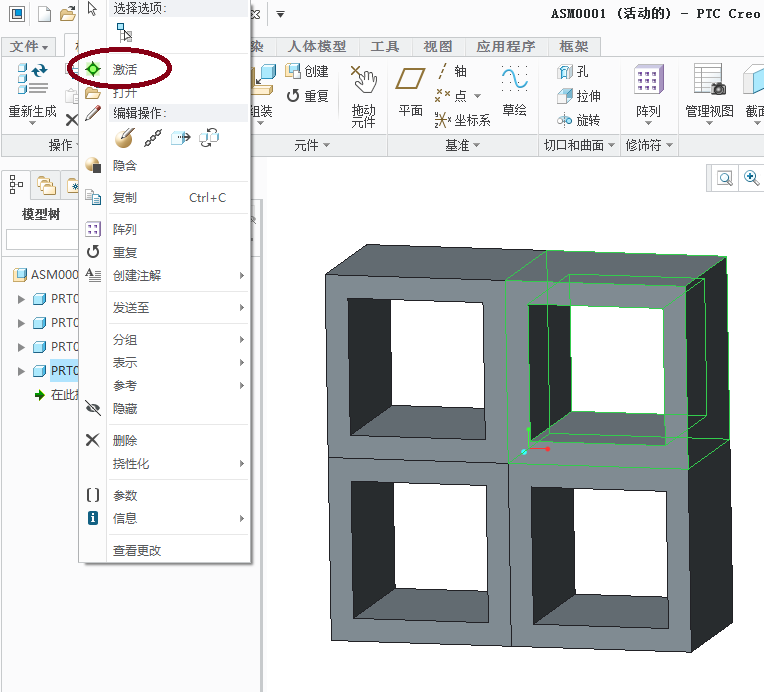

CREO是有参数的3D软件,将需要修改的零件激活

CREO装配成品怎么拉伸?像是CAD里边的拉伸命令一样一边不动,一边拉伸?

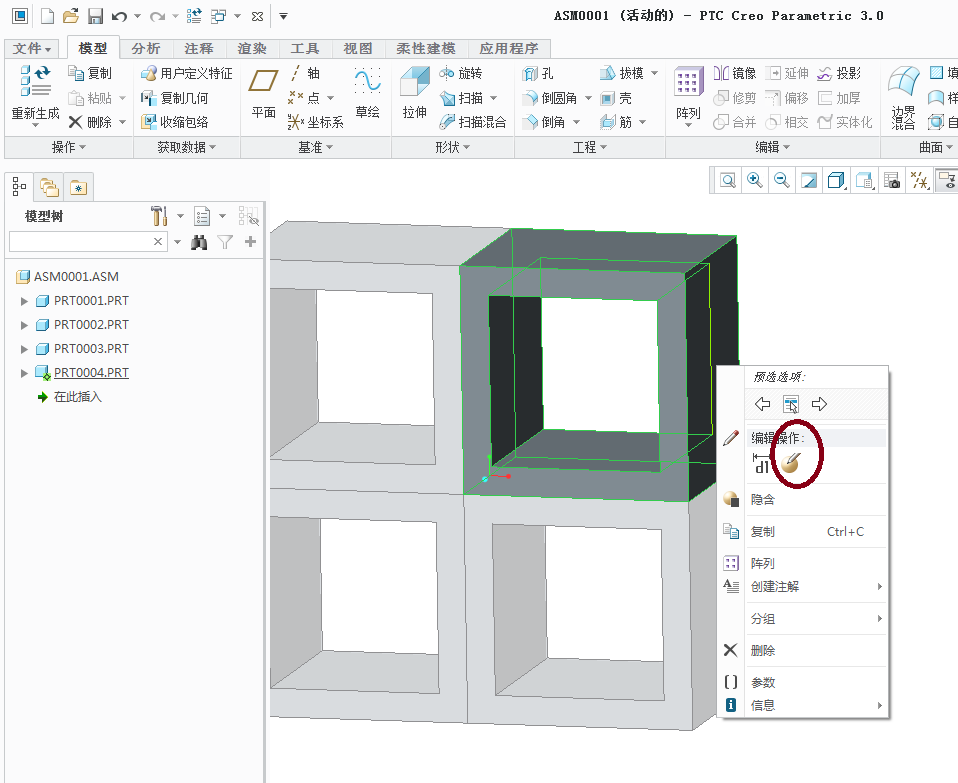

编辑选定对象的定义

CREO装配成品怎么拉伸?像是CAD里边的拉伸命令一样一边不动,一边拉伸?

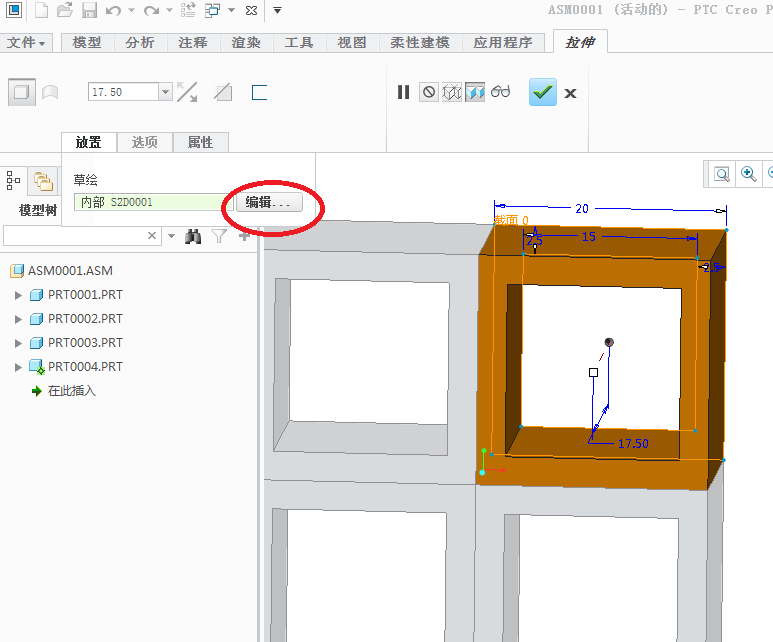

点击编辑

CREO装配成品怎么拉伸?像是CAD里边的拉伸命令一样一边不动,一边拉伸?

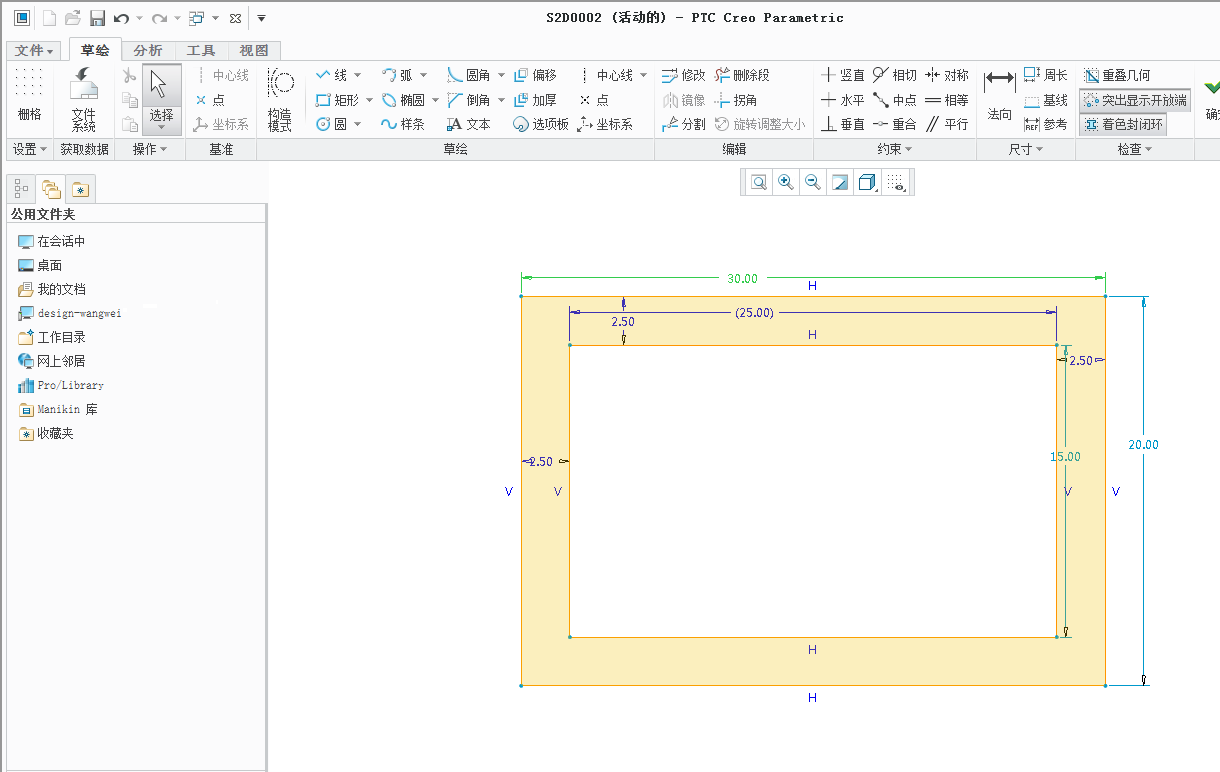

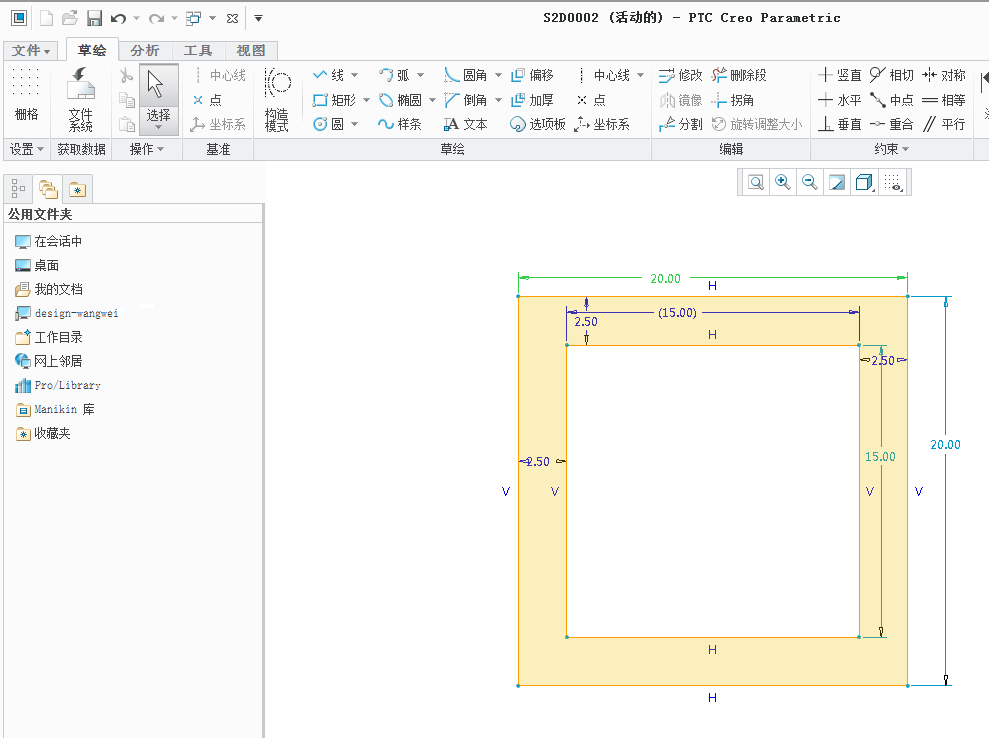

修改尺寸,点击“√”

CREO装配成品怎么拉伸?像是CAD里边的拉伸命令一样一边不动,一边拉伸?

CREO装配成品怎么拉伸?像是CAD里边的拉伸命令一样一边不动,一边拉伸?

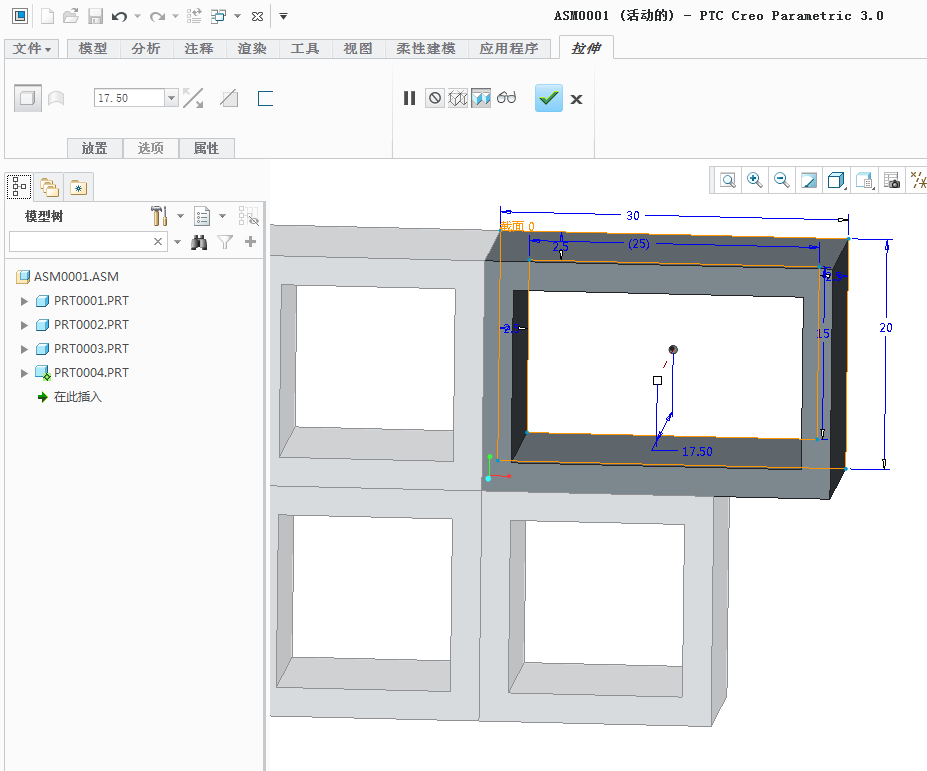

点击“√”完成修改,

CREO装配成品怎么拉伸?像是CAD里边的拉伸命令一样一边不动,一边拉伸?

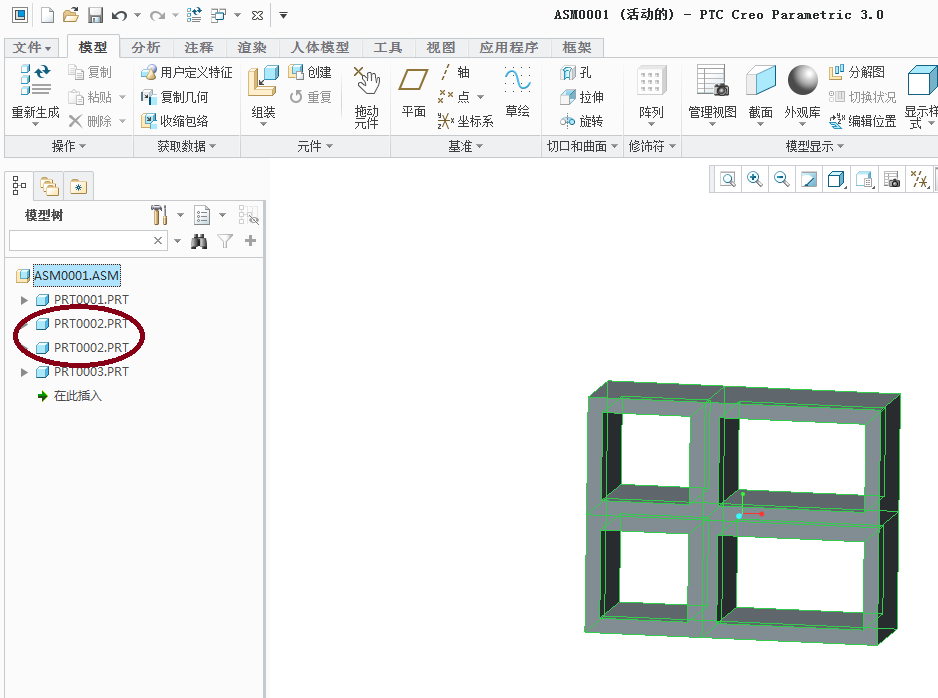

注意修改单独零件时,名称不可相同,如果是同名零件,所有同名零件将会一起修改,

CREO装配成品怎么拉伸?像是CAD里边的拉伸命令一样一边不动,一边拉伸?

查看全部
2021-02-03
回复 采纳

在3D建模里面对单个零件进行编辑修改,工程图里面就会发生改变,这个软件是参数化的,希望可以帮到你

查看全部
2021-02-03
回复 采纳
