CAD中如何画圆和圆弧的切线？

工程图中存在着大量“相切”关系的几何约束。在CAD软件里，我们可以用直线命令+对象捕捉命令修饰符方便地绘制单端切线、公切线；可以用倒圆角命令，或圆弧命令中的[相切、相切、半径(t)]+对象捕捉和临时对象捕捉绘制切圆弧；可以用圆命令中的[相切、相切、相切(t t t)]命令绘制三线切圆……

三线切圆：三线切圆可以用圆命令中的“相切、相切、半径”(ttt)选项，选择任意三条直线（或多段线、圆、或圆弧）后，绘制三线切圆，这是最简单常用的方法。

也可以用圆命令中的三点（3p）命令绘制，详细的操作步骤如下（下面是尧创CAD操作步骤，其他CAD类似）：

1.　点击绘图工条中的画圆命令，输入选项3p；或者点菜单“绘图|圆|三点圆”工具；

2.　在“指定圆上的第一个点:”的提示下，捕捉直线l1上的切点。

1）启动对象捕捉命令修饰符设置切点捕捉方式，启动对象捕捉的方法有三种：

a. 按住 shift 键并单击鼠标右键，在临时“对象捕捉”右键菜单上点切点；

b. 单击“对象捕捉”工具栏上的“切点”对象捕捉按钮；

c. 在命令提示下输入“切点”对象捕捉的名称tan。

2）移动光标到l1上任意位置，单击鼠标左键

3.　按照第2步确定l2上的切点。

4.　按照第2步确定l3上的切点，三线切圆绘制完成。

三线切圆

两线切圆：绘制两线切圆的方法与三线切圆类似，启动画圆命令中的选项相切、相切、半径(t)选项，选择任意两图素后，给定半径，绘制出两线切圆，如下图。

两线切圆

切圆弧：两图素（如直线、多段线、圆、或圆弧等）间的切圆弧用编辑|倒圆工具（命令：fillet）绘制。启动倒圆命令，设置切圆弧的半径后，依次选择两个图素，切圆弧自动绘制完成。

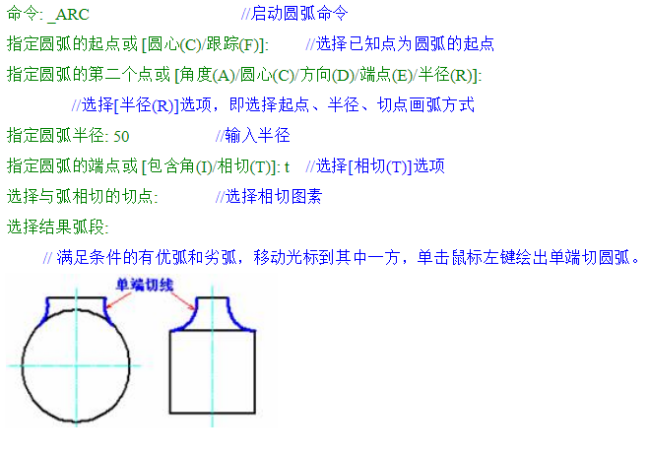

过一点作直线或圆（或圆弧）的切圆弧：这个功能在AutoCAD或其他类aCAD软件中都需要添加辅助线或圆才能完成，尧创CAD中用菜单“绘图|圆弧|起点、半径、切点(r)”直接绘制定点定半径的切圆弧。

切圆弧
