溜溜问答 > 平面设计 > CAD问答 > CAD三维怎么画弯曲的圆锥管？
楊小宗
楊小宗
邀请你来回答
449人阅读 2021-01-30

CAD三维怎么画弯曲的圆锥管？

我要回答
1个回答

　　可以用放样来做

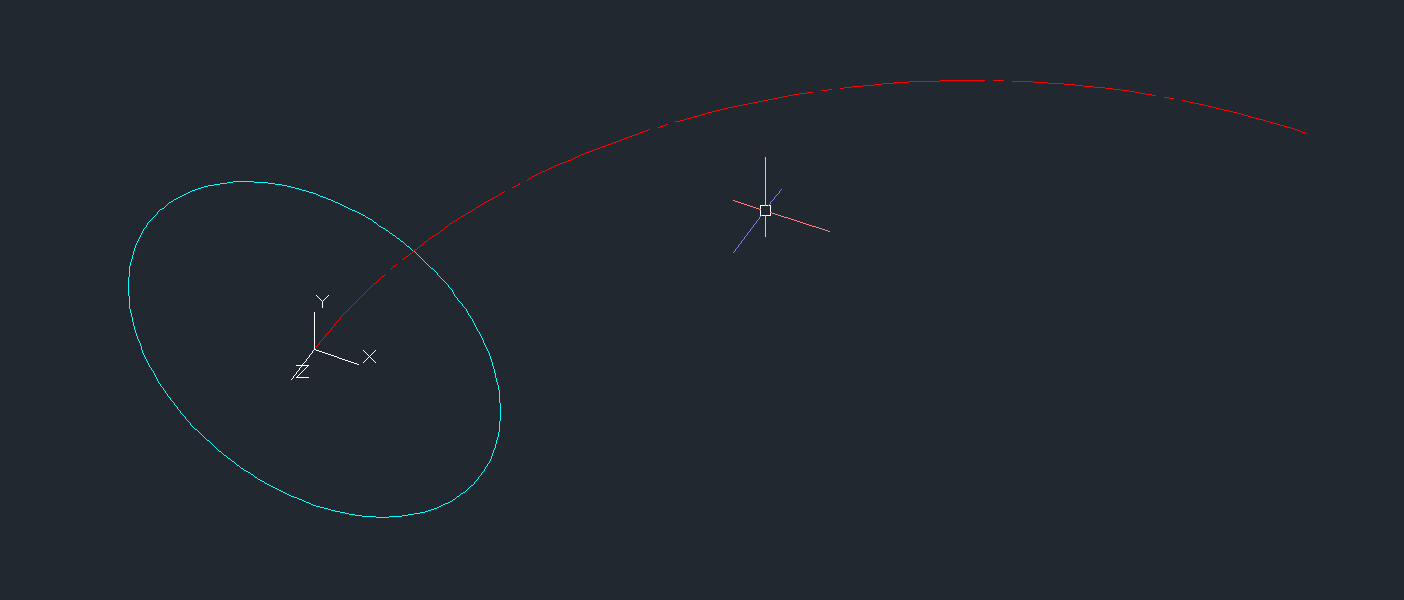

　　1. 在平面中画出弯管的中心线——一段圆弧作为放样的路径，把uCS放到弧的一端并旋转uCS到与绘制的中心线垂直，在新uCS平面中绘制圆锥管大头的外圆（先绘制小头也一样）

CAD三维怎么画弯曲的圆锥管？

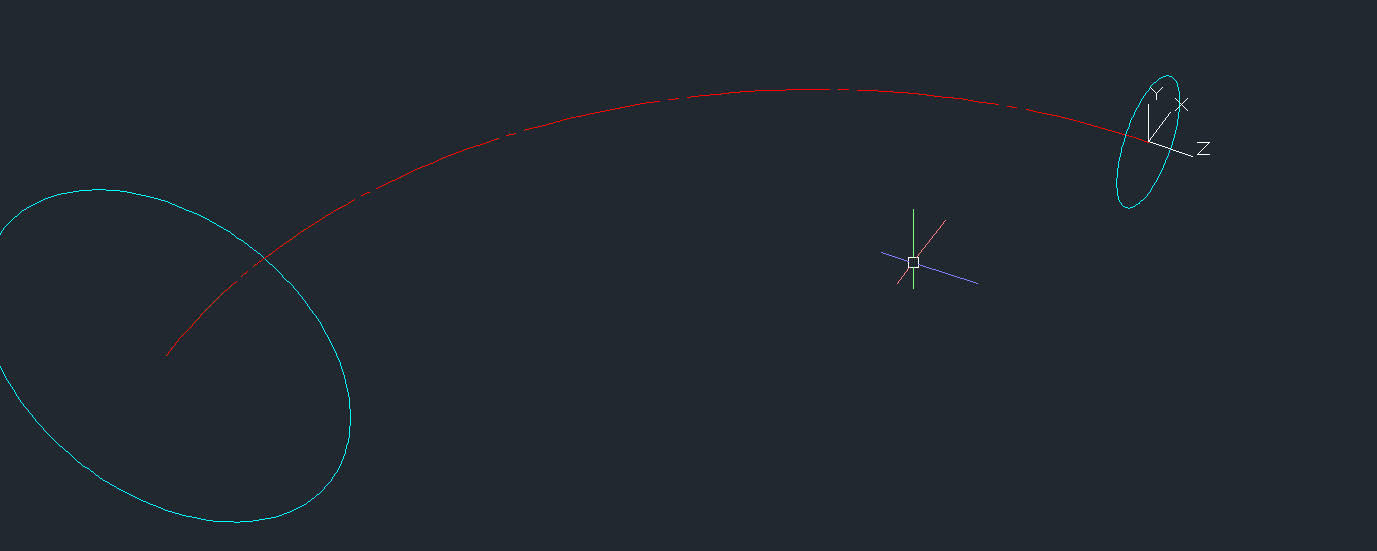

　　2. 再把uCS移动到圆弧的另一端并旋转到与中心线垂直，绘制小头圆外径圆。

CAD三维怎么画弯曲的圆锥管？

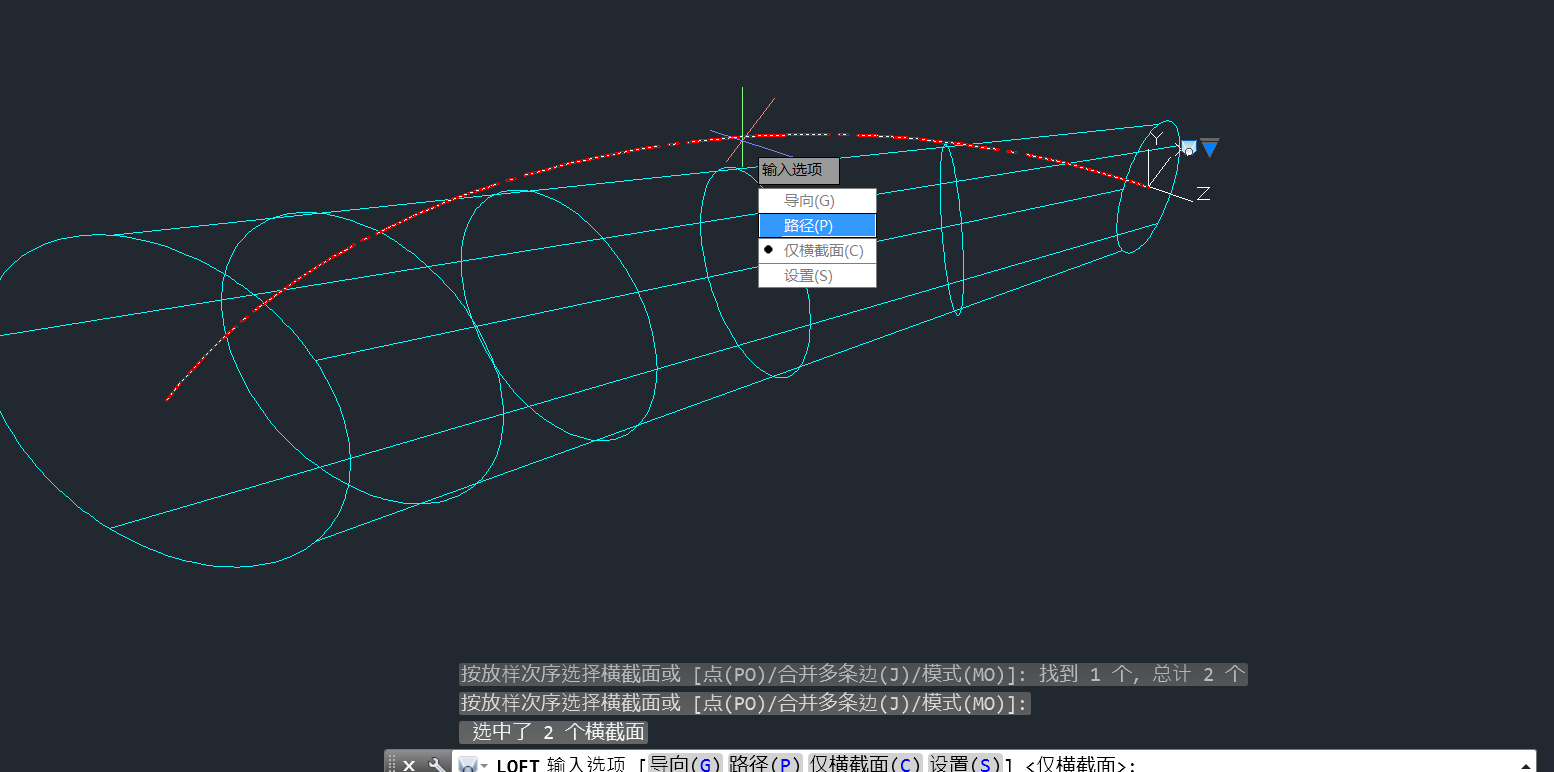

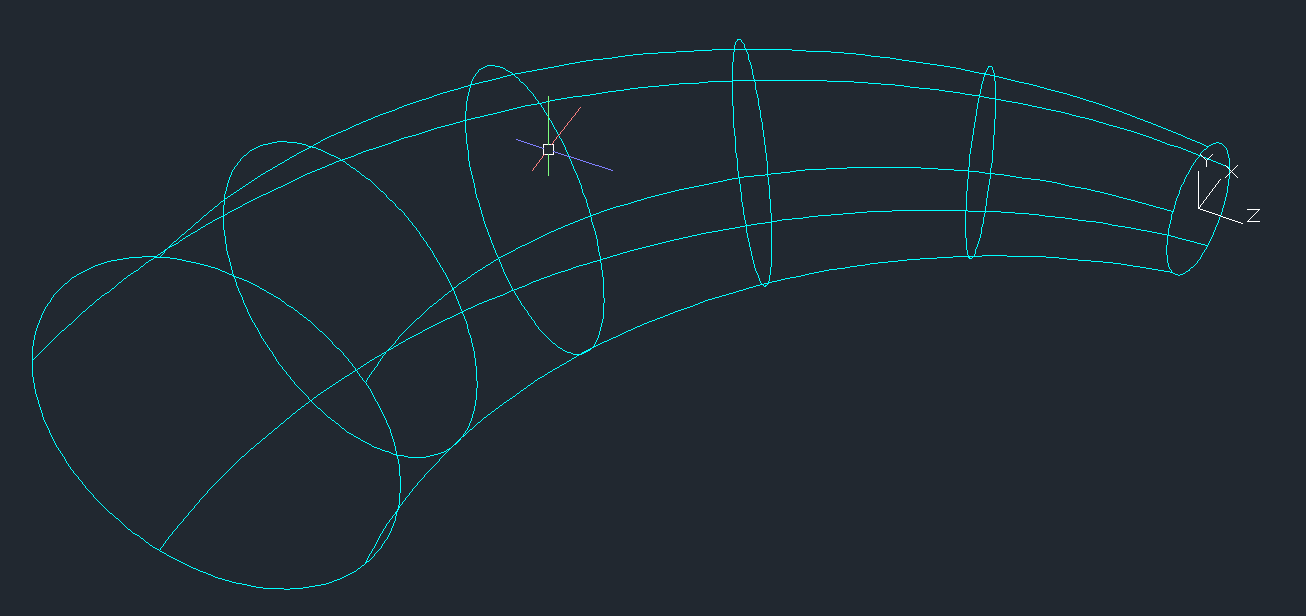

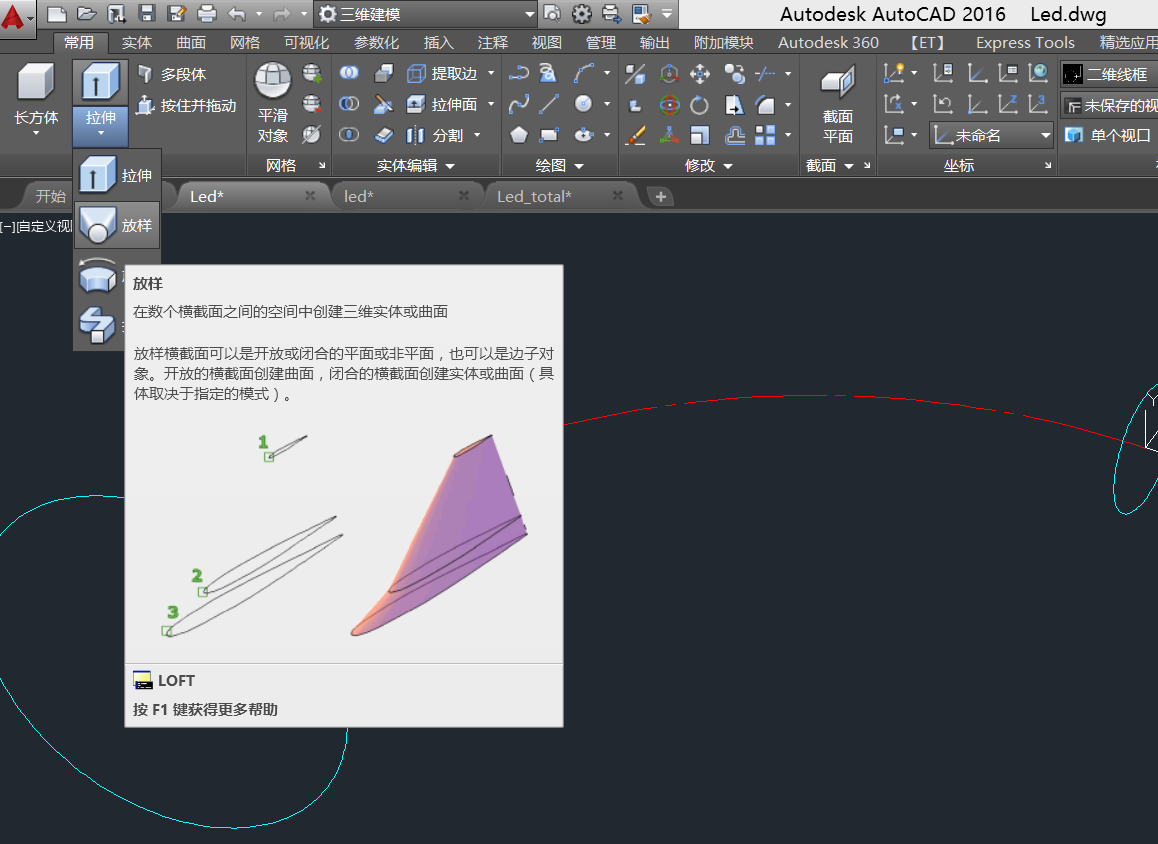

　　3. 三维放样，截面选择两个绘制的圆，路径选择绘制弯管中心线圆弧。

CAD三维怎么画弯曲的圆锥管？


CAD三维怎么画弯曲的圆锥管？


CAD三维怎么画弯曲的圆锥管？

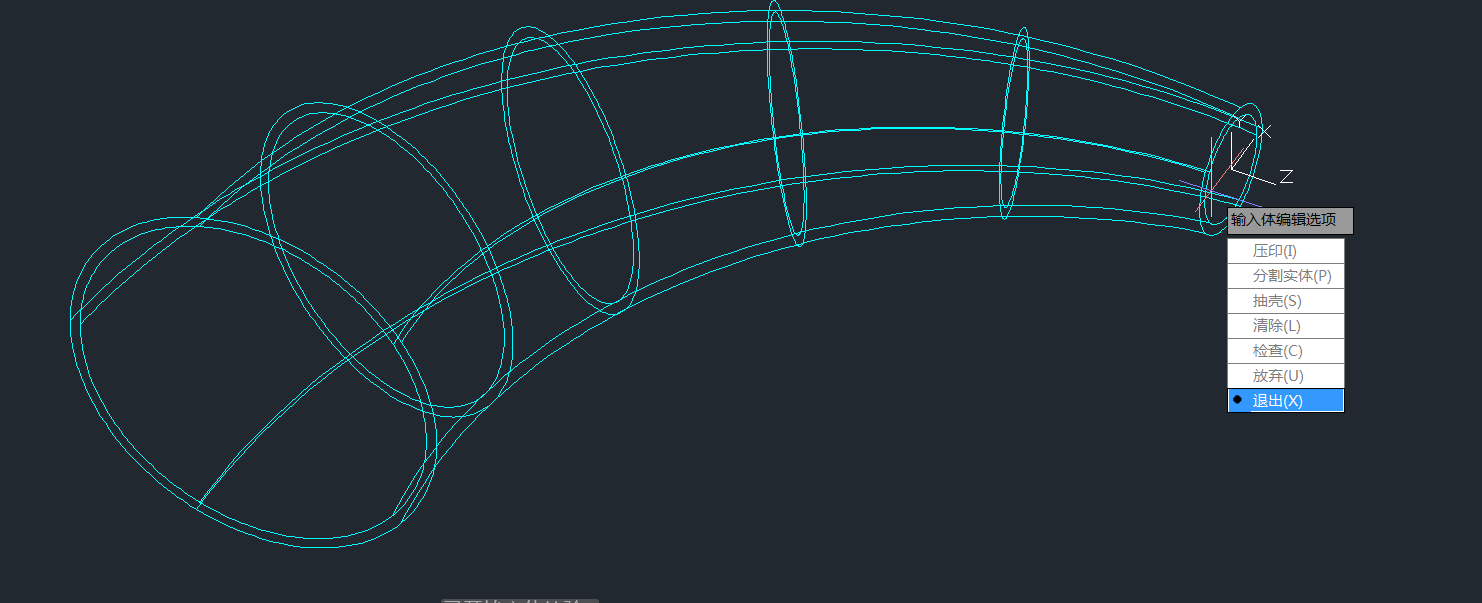

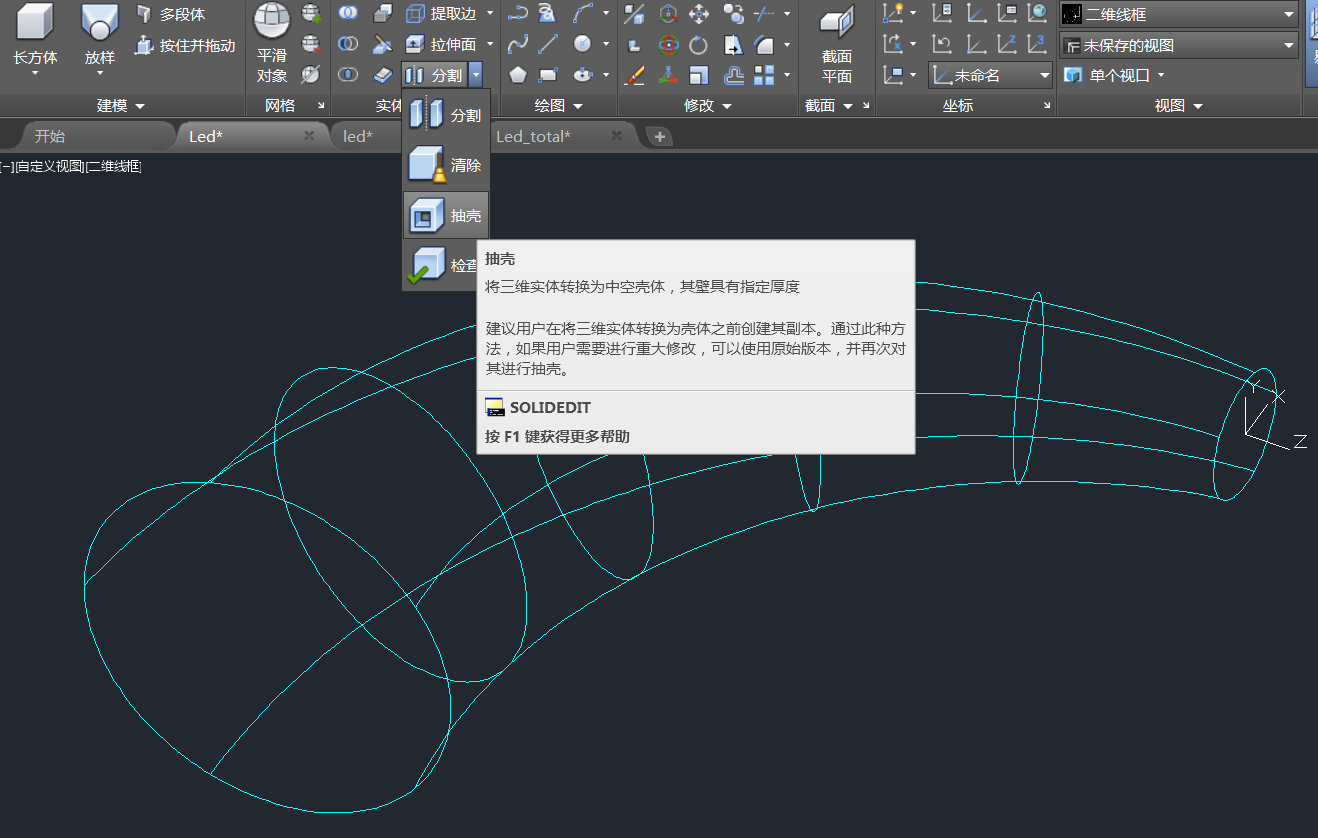

　　4. 对放样后的三维实体抽壳——抽去中间部分，留下外边的管壁，抽壳命令后，先选择三维实体，再选择要删除的平面——两个圆平面，最后输入壳体厚度（管壁厚度）。

CAD三维怎么画弯曲的圆锥管？


CAD三维怎么画弯曲的圆锥管？

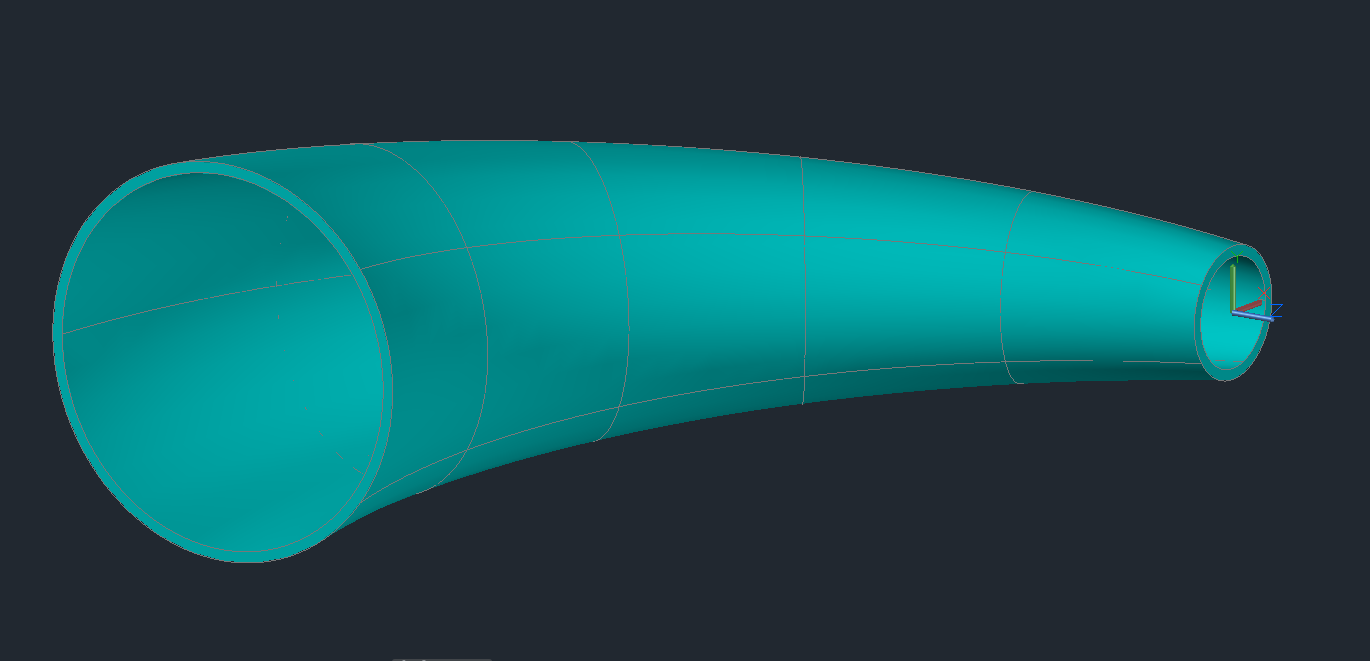

　　视觉的真实效果：

CAD三维怎么画弯曲的圆锥管？


　　这个问题难度不大，但要说明却颇费功夫，题请太吝惜了，一点悬赏分都不给，感觉就是帮人做事边白开水都没杯喝。

查看全部
2021-01-30
赞 回复 采纳

相关问题

用UG怎么画弯曲的管？
共2条回答 >
馥馨早安： 画弯管哪用这么复杂，用什么扫略么》。。。直接用管道，点选你要创建弯管的轨迹曲线，输入内外径即可，内径为零的话就是一个实心管
赞 回复
CAD三维画弯曲的水管，怎么画？
共1条回答 >
A请叫我文静璇： 先画一条你要的水管曲线,然后在其中一个端点画个面垂直于这个起点的两个圆,然后将线转成多义线(方法:pe回车m回车,点选所有线段回车,j回车,模糊距离0回车)
赞 回复
CAD里怎么画三维空心管？
共1条回答 >
吶、陽光： 这个你只要画一个环就可以了，以后通过拉伸命令来实现这个东西，当然了，也可以通过放样命令
赞 回复
这种三维CAD如何画 孔管？
共1条回答 >
華天τιαη： 先做一个孔径大小的圆柱体，放到最下面一排孔位环形阵列，再把这些圆柱体复制到第二排孔位标高并转个角度，把这两排圆柱体向上复制或阵列一直到柱顶，再用差集命令就行了。
赞 回复
如何用CAD画弯曲的螺旋管（螺绕环）？
共1条回答 >
金中大： 1、画路径（大圆）和扫掠对象（小圆）。2、输入扫掠命令：sweep，然后回车3、点选扫掠对象（小圆），然后回车4、先输入命令：b，然后回车再点选扫掠基点（由此可确定螺旋管离轨迹的距离，即螺旋管的半径）（点选即确定，无需回车）5、先输入命令：t，然后回车再输入命令：3600，然后回车（3600°即绕十匝，可按自己意愿进行更改，越大软件计算时间越长）6、选择扫掠路径（大圆），然后回车7、得到的是扁状螺旋管8、先点击分解命令（explode）再点选扁状螺旋管，然后回车得到弯曲螺旋线（有时需要分解两次：....
赞 回复
