在CAD上画房屋平面设计图?

我要回答
楊小宗
楊小宗 2021-01-30 110人阅读 分类: CAD
求大佬给我画一下
2个回答

是要装修吗?
建房的话有资料没有?
请先介绍一下你的地皮资料:包括房屋占地面积(长和宽)、坐向、设计要求、地基周边情况……

查看全部
评论 采纳

1、在桌面上找到CAD的快捷图标,双击打开CAD这款软件,进入CAD的操作界面,如图所示:

在CAD上画房屋平面设计图?

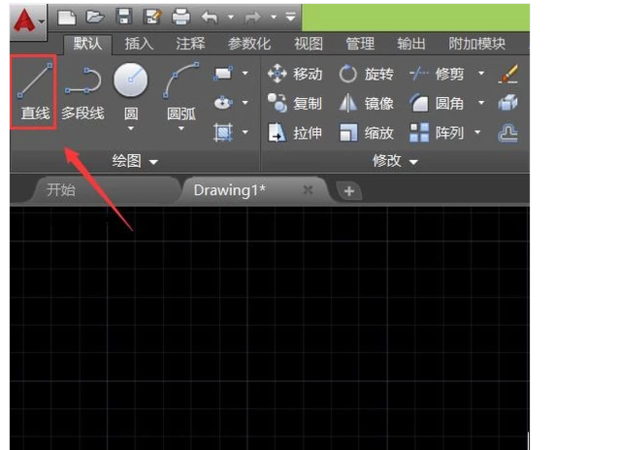

2、在菜单区里找到直线命令,如图所示:

在CAD上画房屋平面设计图?

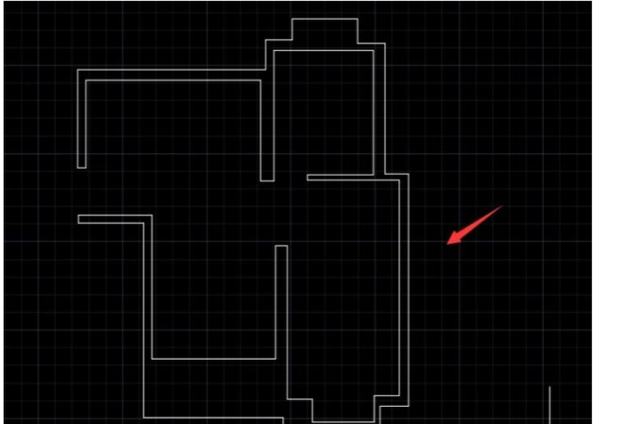

3、使用直线命令绘制出房子的外部轮廓,如图所示

在CAD上画房屋平面设计图?

4、在外部轮廓的基础上在绘制出内部结构,如图所示

在CAD上画房屋平面设计图?

5、再在菜单区里找到修剪命令,如图所示:

在CAD上画房屋平面设计图?

6、使用修剪命令将多余的线修剪掉,如图所示

在CAD上画房屋平面设计图?

7、在将室内厨房、阳台等门口的位置制作出来,如图所示

在CAD上画房屋平面设计图?

8、再在菜单区里找到圆弧命令,如图所示

在CAD上画房屋平面设计图?

9、使用圆弧命令在门口的位置画出门,如图所示

在CAD上画房屋平面设计图?

10、在菜单区里找到线性标注选项,如图所示

在CAD上画房屋平面设计图?

11、使用线性标注选项,把我们绘制的图形标注上尺寸,这样我们的房子平面图就画好了,如图所示

在CAD上画房屋平面设计图?

查看全部
评论 采纳
