AutoCAD上的图形在比例缩放的时候，如何让尺寸的数值怎么保持不变？

以下例子来说明：

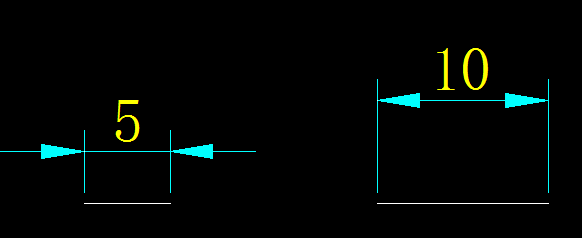

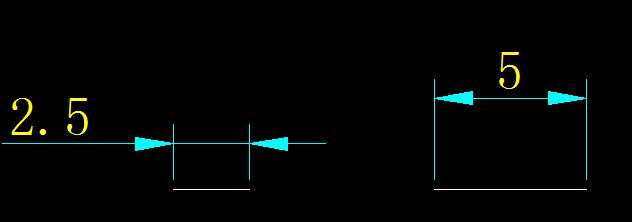

1.标注尺寸为5，如果将直线放大两倍，尺寸实际变为10

2.打开标注样式

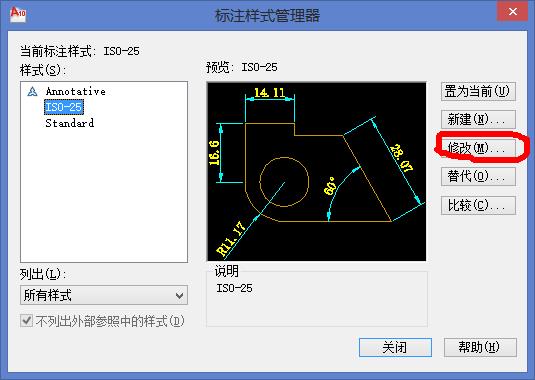

3.出现标注样式对话框，点击修改按钮

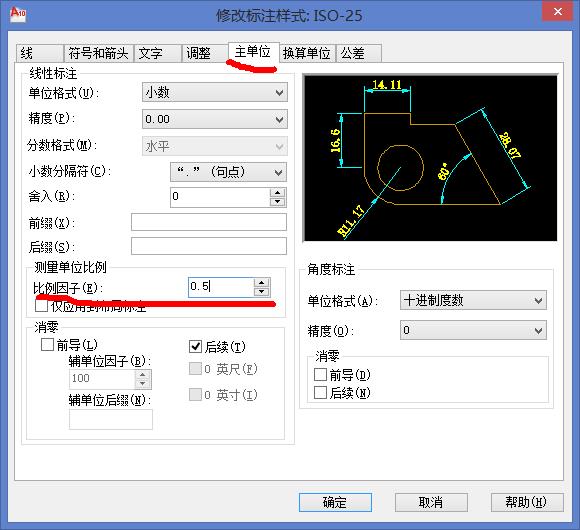

4.点击修改出现对话框，点击主单位，将比例因子改为0.5，这样标注的尺寸值就会缩小一半，这样标注值10变为5

解决AutoCAD上的图形在比例缩放的时候，如何让尺寸的数值怎么保持不变的具体步骤如下：

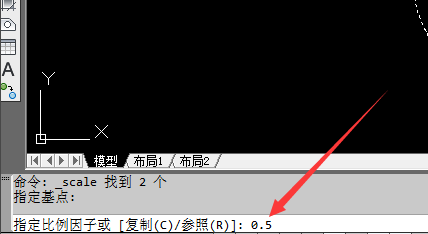

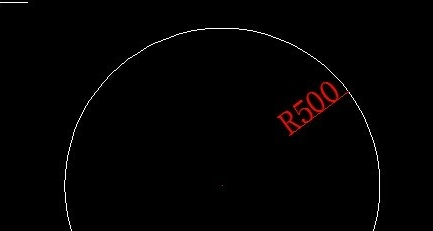

1.打开已完成的 CAD 关系图, 选择所有 (包括标注) 并放大。

2.请记住缩放的比例因子。

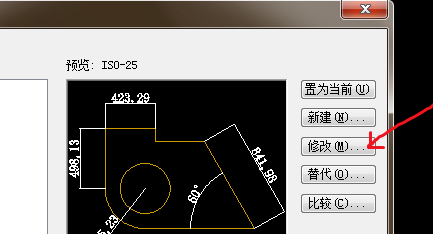

3.然后打开标注样式, 单击要对应的标注样式, 然后单击 "修改"。

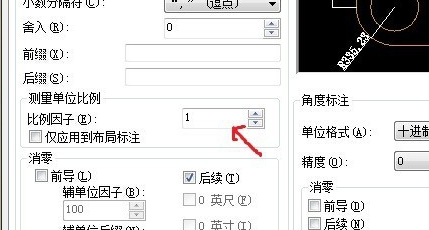

4.转到 "主要单位" 列, 并修改 "计量单位比例" 下的 "比例系数"。

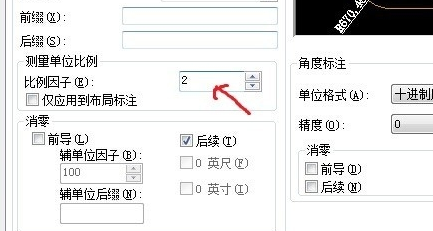

5.将默认比例因子 "1" 修改为前面的缩放因子的反转, 如1/0.5 所示, 即输入 "2"。然后单击 "确定"就行了。这样就解决了AutoCAD上的图形在比例缩放的时候，如何让尺寸的数值怎么保持不变的问题了。
