CAD中画弯头怎么画？

操作步骤：
1、在两条平行线的顶端画一条垂直的于平行线的直线；
2、再以与平行线相同的宽度向下复制一条直线；
3、分别以平行线的中心线为准，向平行线的里边以平行线的宽度复制一条直线，垂直于平行线的直线的中心线也如此；
4、以里边的相交的复制的两条中心线的交点为圆心画三个圆，分别与里边，中心线，外边相切。
5、在把多余的线修剪一下即可。

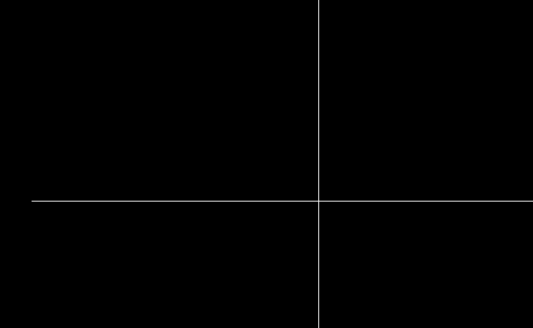

1、首先画两条垂直相交的直线。

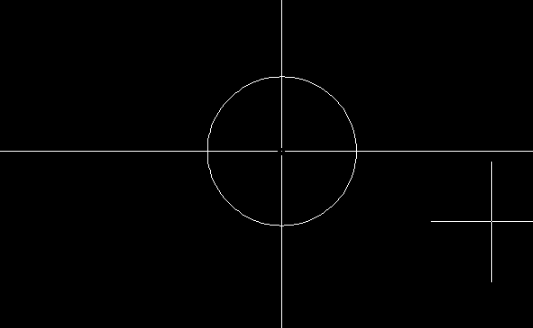

2、这两条垂直相交的直线是用来做弯头的辅助线，然后以这两条线的相交点为圆心画圆。

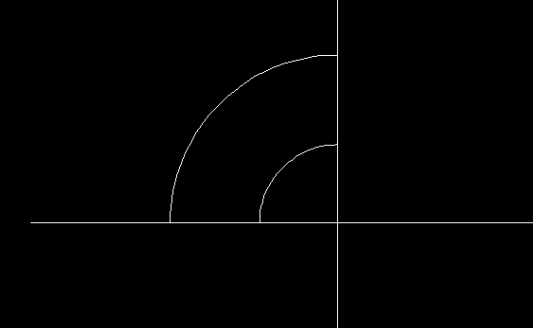

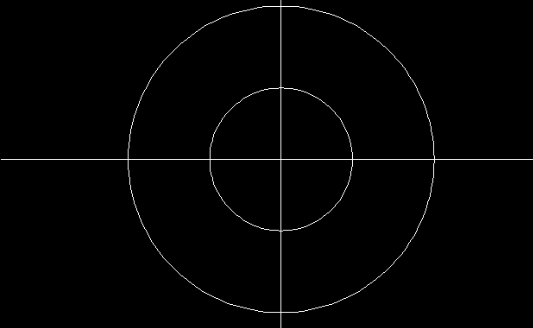

3、画好圆之后，看看需要画的弯头的直径是多大的，就从这个圆向外画个大于这个圆的圆形，或者用弯曲半径向里向外各放半径出来。

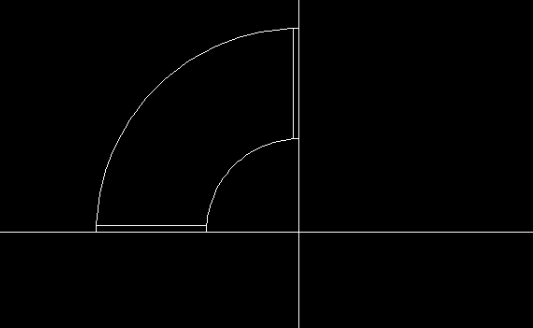

4、通过“tr”空格空格剪切，把多余的线剪去。

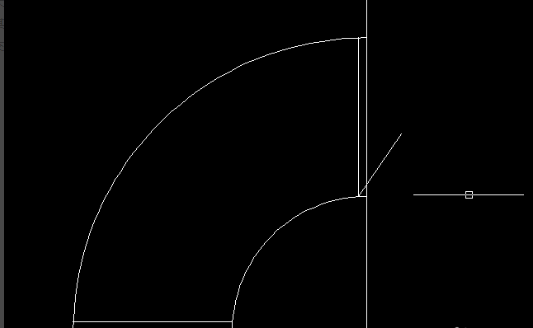

5、画坡口的时候需要闭合一下两条弧线的端部，们点直线工具，用直线连接两个弧线，然后通过“o"偏移命令向内偏移两条闭合线就会出现坡口厚度了。

6、用直线命令画斜线与闭合线成45度夹角。

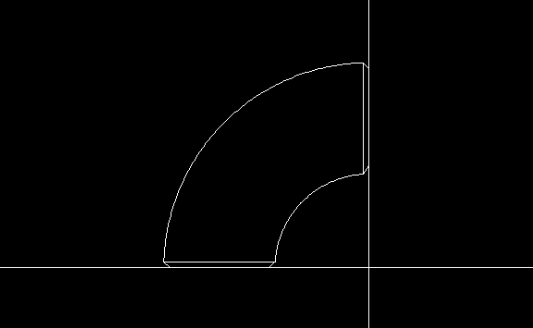

7、画好之后我们就可以把多余的线段都剪掉。

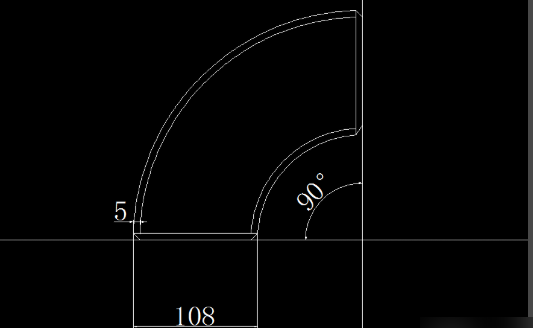

8、最后进行标注就可以了。
