溜溜问答 > 日常办公 > PDF > CAD导出PDF的线条宽度怎么都一样啊？
楊小宗
楊小宗
邀请你来回答
764人阅读 2021-01-28

CAD导出PDF的线条宽度怎么都一样啊？

我要回答
2个回答

打印时对打印样式进行编辑可以对线宽进行编辑。

查看全部
2021-01-28
赞 回复 采纳

原因：是因为在打印设置页面中将“打印对象线宽”选项选择了。

解决的方法和操作步骤如下：

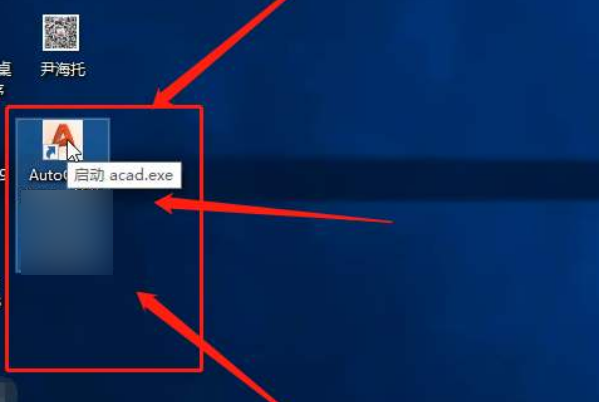

1.首先，打开桌面CAD软件，如下图所示。

CAD导出PDF的线条宽度怎么都一样啊？

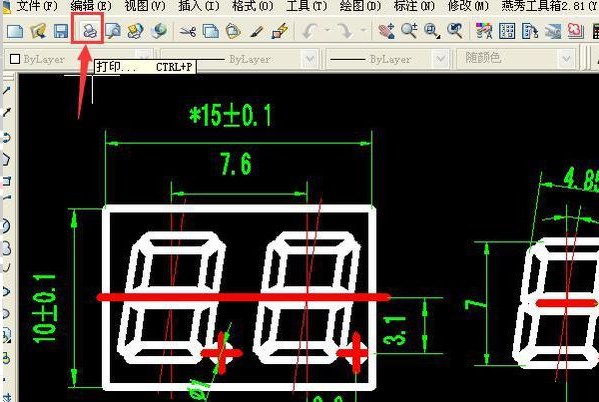

2.完成以上步骤后，打开CAD文件，找到上面工具栏中的“PRinter”图标，进入打印页面，如下图所示。

CAD导出PDF的线条宽度怎么都一样啊？

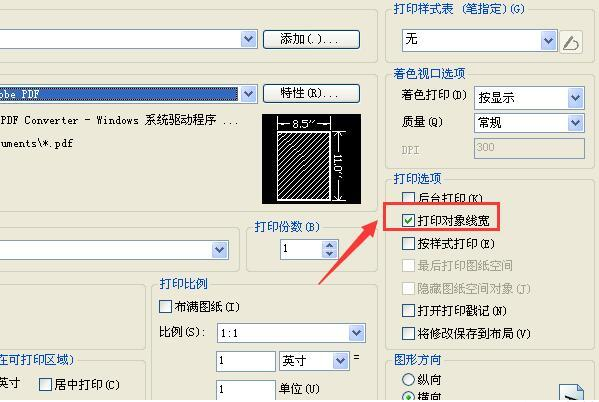

3.然后，在完成以上步骤后，从页面右侧的打印选项中选择“打印对象的行宽”前面的方框，该项未选中，如下图所示。

CAD导出PDF的线条宽度怎么都一样啊？

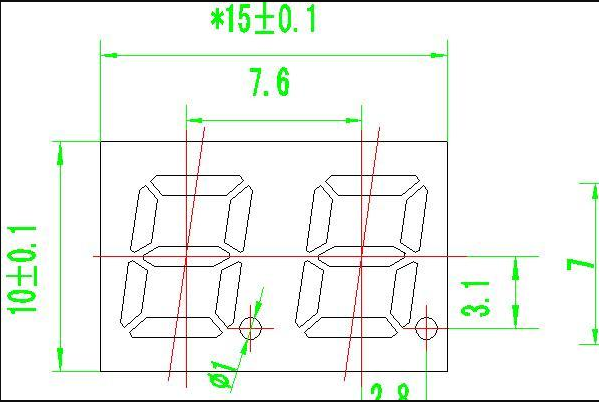

4.最后，在完成以上步骤后，打印预览，可以看到图形中的线条和字体都很细，都是正常的细线，如下图所示。这样，问题就解决了。

CAD导出PDF的线条宽度怎么都一样啊？

查看全部
2021-01-28
赞 回复 采纳
