如何设置CAD打印PDF颜色设置黑白的方法?

我要回答
2个回答

有两种方法。一、选中所有,把bylayer改成byblock。二、打开布局-页面管理器。点修改、打印样式选aCAD.ctb,再点右边的编辑按钮,选中所有颜色,然后,右边特性按钮,颜色选中黑色。就ok了

查看全部
2021-01-18
回复 采纳

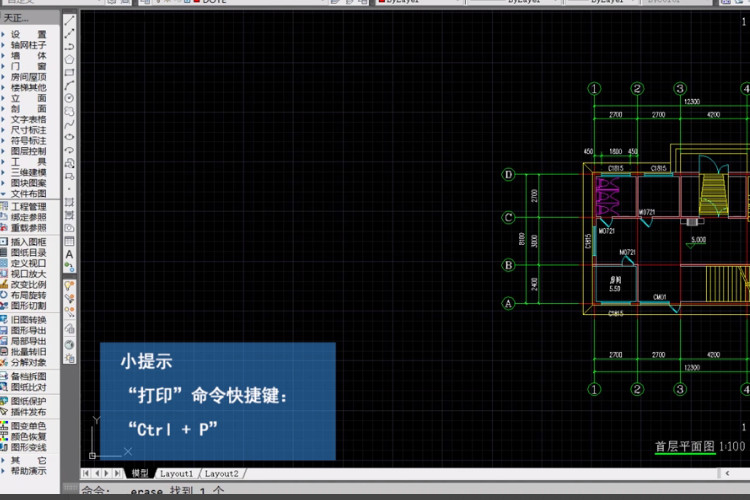

1、在CAD中打开文件,直接按打印快捷键:“ctrl + p”

如何设置CAD打印PDF颜色设置黑白的方法?

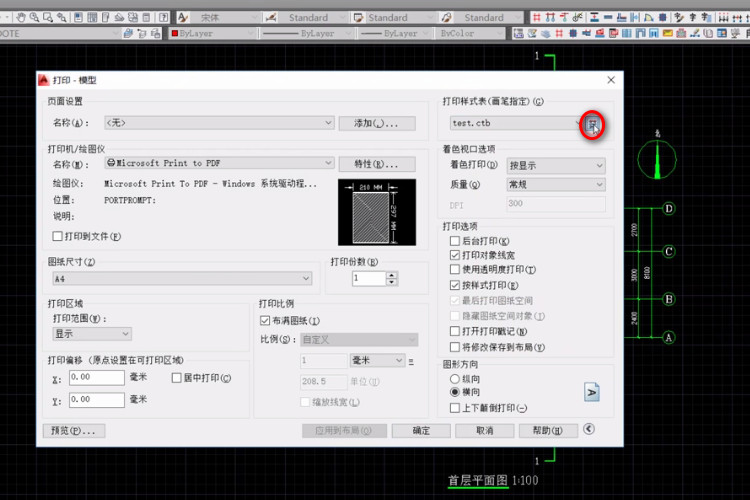

2、在打印-模型窗口中,点击右侧打印样式表设置栏右侧的编辑快捷键

如何设置CAD打印PDF颜色设置黑白的方法?

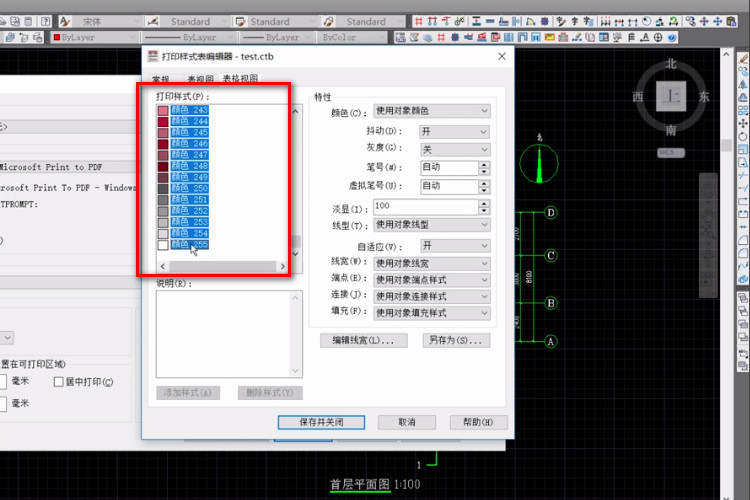

3、在弹出的对话框中,选中颜色1,按住"shift"键,选中最后一个颜色

如何设置CAD打印PDF颜色设置黑白的方法?

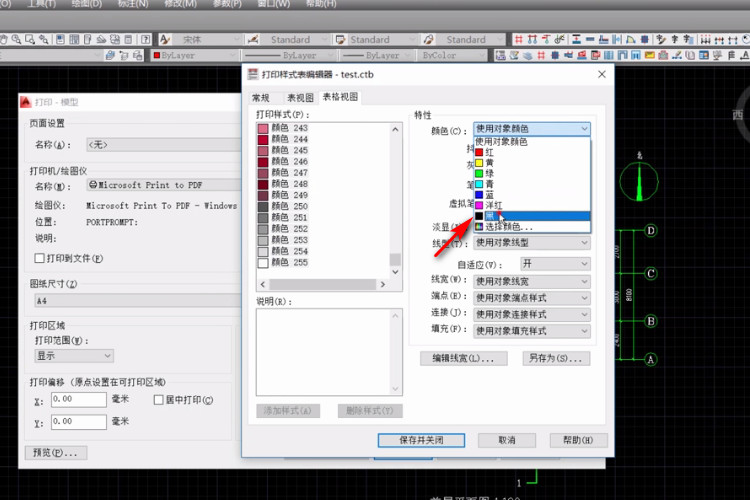

4、在特性,颜色栏中,选择黑色,即可将所有线条颜色调整为黑色,点击保存并关闭即可设置图纸为黑白导出

如何设置CAD打印PDF颜色设置黑白的方法?

查看全部
2021-01-18
回复 采纳

相关问题

CAD打印黑白如何设置?
共1条回答 >
winky: 1、打开CAD图纸,我们绘制CAD图纸的时候一般都会分很多图层,各个图层也常常会设定为不同的颜色以便于区分。2、在工具栏中选择“文件-打印”,或使用快捷键“ctrl+p”,进入打印设置。3、在打印设置中,打印机名称、图纸尺寸、打印范围、打印比例、打印偏移(是否居中打印)都需要设置4、下图为以打印a3大小PDF为例所做的设置。其中打印范围选项需要选择“窗口”,然后在CAD图纸中自行选择需要打印的范围,比例则根据图纸、打印页面的大小不同而自行设置。5、导出PDF的颜色选项需要点击右下角这个小箭头才会....
回复
CAD虚拟打印怎样设置颜色为黑白?
共1条回答 >
林均: 在打印样式中选择monochrome.ctb就可以了··
回复
CAD打印颜色设置黑白2019版?
共1条回答 >
专业装修设计师: 1.双击打开CAD软件,点击左上方的图标,然后点击打印-打印。2.选择自己的打印机,然后点击预览。3.我们可以看到默认是彩色的。4.那么我们返回刚刚的窗口。在打印样式表这里选择monochrome.ctb。5.然后在打印范围这里选择自己要的范围。6.这个时候预览就看到黑白色了,然后我们点击上方的打印按钮即可完成。
回复
CAD打印ePS颜色设置黑白?
共1条回答 >
believer: 图标打开CAD,点击左上角图标处。2.打印在弹出的菜单栏点击打印。3.打印样式后面的箭头点击打印样式表后面的下拉箭头。4.选择monochrome.ctb样式选择monochrome.ctb样式,这样打印出来就是黑白了。
回复
CAD打印PDF如何设置黑白?
共1条回答 >
私人: 1.打开CAD图纸,点击左上方的“A”图标。2.在列表里点击“打印”。3.在打印设置中的右侧选择打印样式表为“monochrome.ctb”。4.选择好打印机为PDF。5.点击下方的“确定”开始打印。6.之后打开PDF文件就会看到图形是黑白的。
(6) 回复
