CAD如何阵列快速编号？

CAD中阵列的教程： 阵列
1.命令格式命令行：array（ar）
菜单：[修改]→[阵列（a）]
工具栏：[修改]→[阵列]
复制选定对象的副本，并按指定的方式排列。除了可以对单个对象进行阵列的操作，还可以对多个对象进行阵列的操作，在执行该命令时，系统会将多个对象视为一个整体对象来对待。
2.操作步骤将图4-14(a)用array命令进行阵列复制,得到4-14(b)所示的图形。操作如下：
命令:array 执行array命令，打开图4-15所示对话框 中心点：点选点c 指定环形阵列中心
项目总数：5 指定整列项数
填充角度：360 指定阵列角度
【选择对象】 选择对象
选取阵列对象：点选点a 指定窗选对象的第一点
另一角点：点选点b 指定窗选对象的第二点
选择集当中的对象：2 提示已选择对象数
选取阵列对象： 回车结束对象选择
【确定】 结束命令
矩形阵列(r): 复制选定的对象后，为其指定行数和列数创建阵列。
关于环形阵列的含义和功能说明如下： 环形阵列(p): 通过指定圆心或基准点来创建环形阵列。系统将以指定的圆心或基准点来复制选定的对象，创建环形阵列。
3.注意@ 环形阵列时，阵列角度值若输入正值，则以逆时针方向旋转，若为负值，则以顺时针方向旋转。阵列角度值不允许为 0 ，选项间角度值可以为 0 ，但当选项间角度值为 0 时，将看不到阵列的任何效果。

用工程桩自动编号并提取坐标程序，专门解决CAD对象编号问题，适用各种矩阵布置、承台布置、围护型布置、沿线布置、圆环型布置、弧形布置桩，都可以快速连续编号。

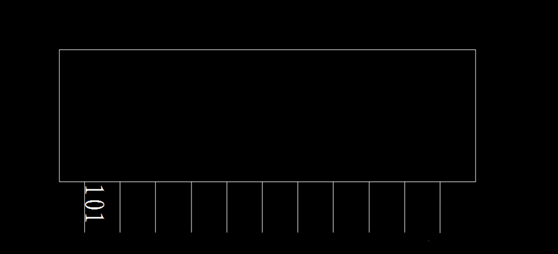

1、打开CAD。我的应用情景是给元器件的管脚编号。例如下图这种。

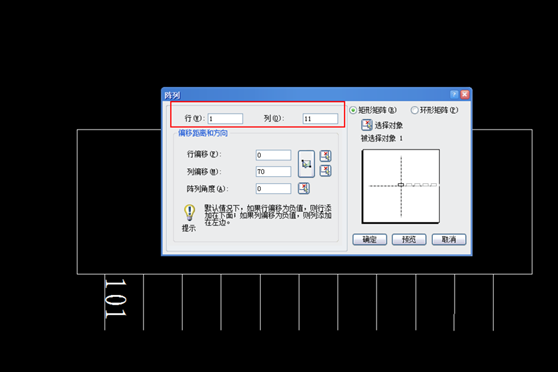

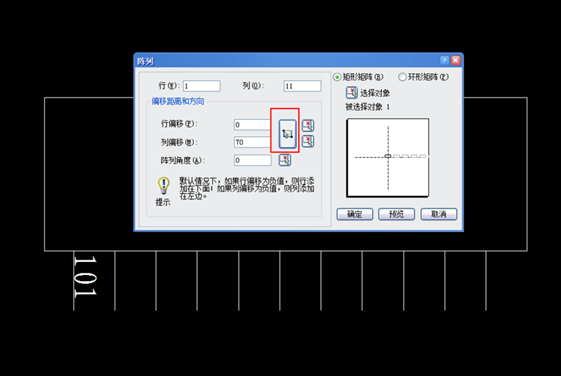

2、首先，将文字阵列。选中文字，点击阵列工具。确定整列方向和数量。这里我需要1行多列，所以x=1,y=11。选择整列的距离。我需要阵列的距离就是两个管脚之间的距离。全部设置完成，点击确定，就可以得到阵列效果。

3、选中所用想要更改序号的文字。输入tconut（自动编号命令）。选择方向；以这个例子来讲，选择y方向。输出起始值，和递增值。我想让编号从101开始往后依次加1，所以，输入101,1。选择覆盖，输入字母o。点击确定，即可看到所有文字被替换。
