建立墙面方法:
1、按导入的CAD图在前视图中用图形矩形画出墙面的轮廓,再用同样方法画出窗或洞口;

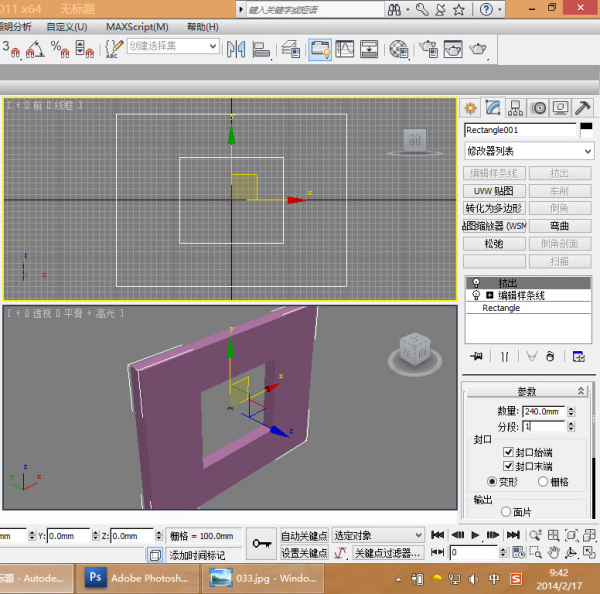

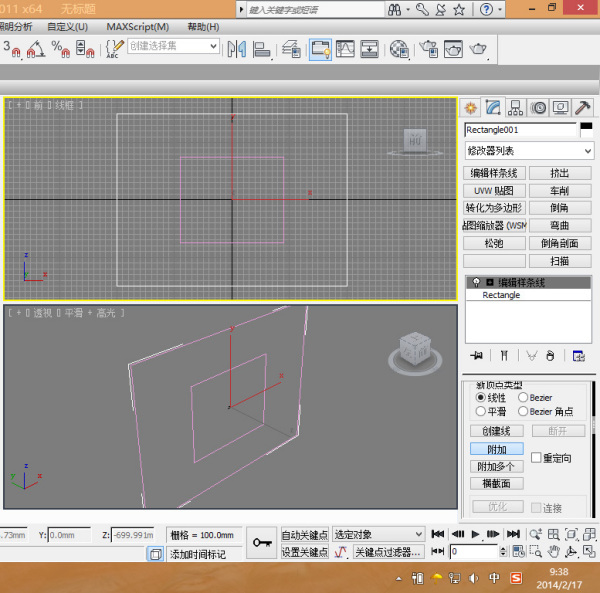

2、将墙面轮廓线框添加编辑样条线(或转换为可编辑样条线均可)→修改→点击附加命令,点选窗口或洞口线条进行附加→挤出240即可,大功告成!
见下图:
使用3DMax挤出带窗洞的墙面方法如下:

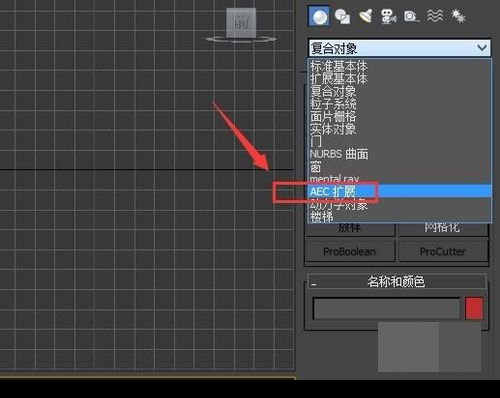

1、首先打开3DMax我们在右侧找到模块切换选项,点击该选项在其下拉菜单里找到AEc扩展选项。

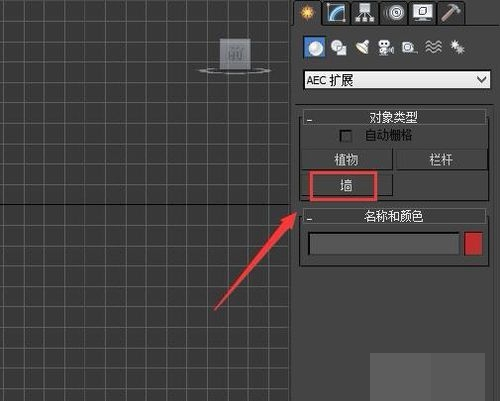

2、点击AEc扩展选项在其内再找到墙选项。

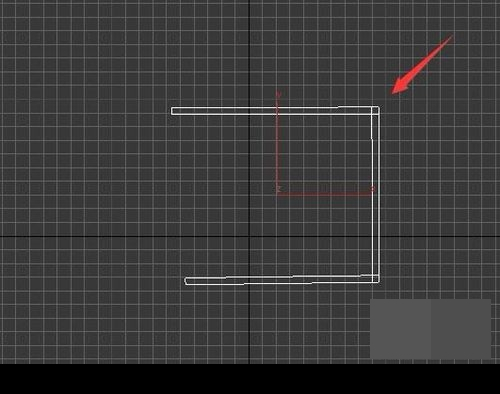

3、选择墙选项在左视图里创建一个c型的墙体。
4、创建好墙体之后再将模块切换为基本体,并在其内会找到圆柱体选项。

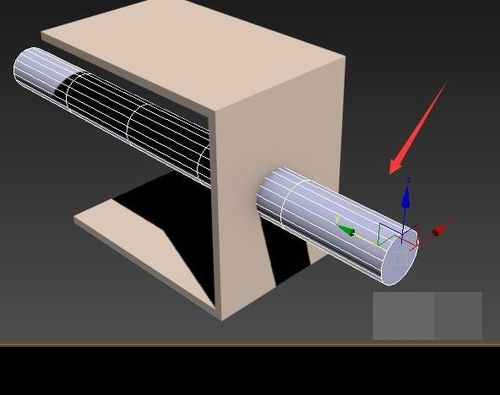

5、点击圆柱体选项在刚刚绘制的墙体上创建一个圆柱体,并调节其位置。

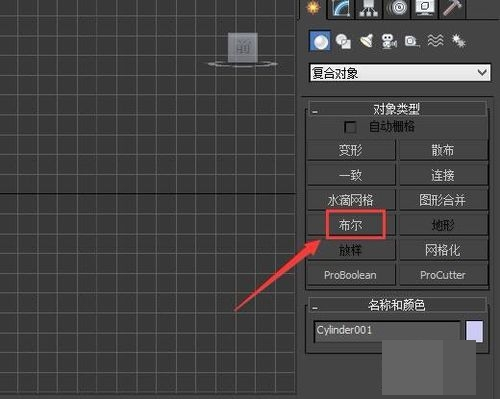

6、选择创建圆柱体然后再将模块切换为复合体选项,在其内找到布尔选项。

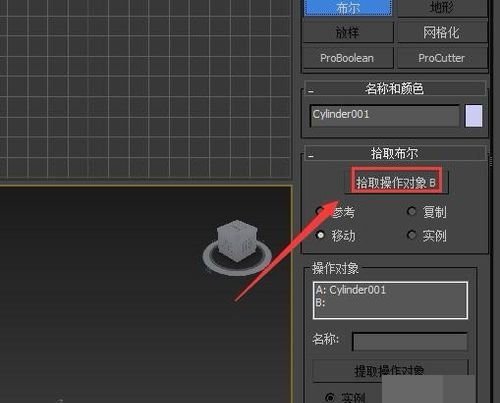

7、点击布尔选项在其内找到拾取操作对象b选项。

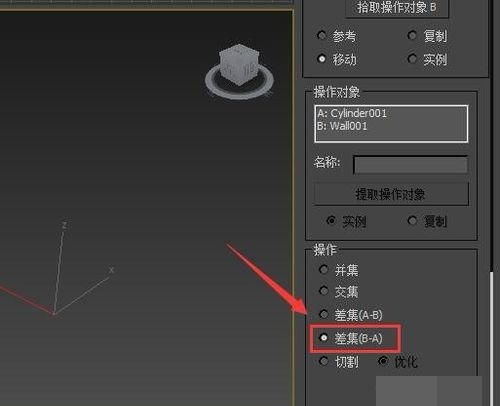

8、点击拾取操作对象b选项在透视图里选择刚刚创建的墙体,然后在修改里勾选(差集b-a)选项。

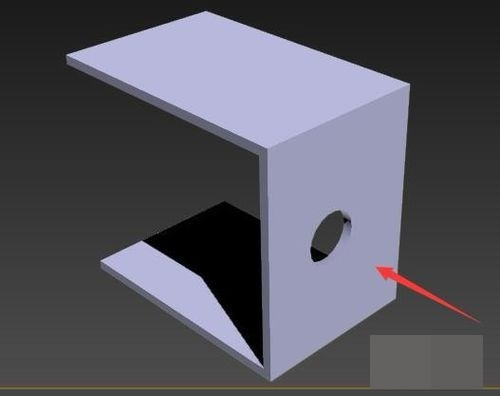

9、最后勾选过(差集b-a)选项之后我们就在刚刚的墙体上抠出一个洞了,这样问题就解决了。
