CAD中怎样插入图框？

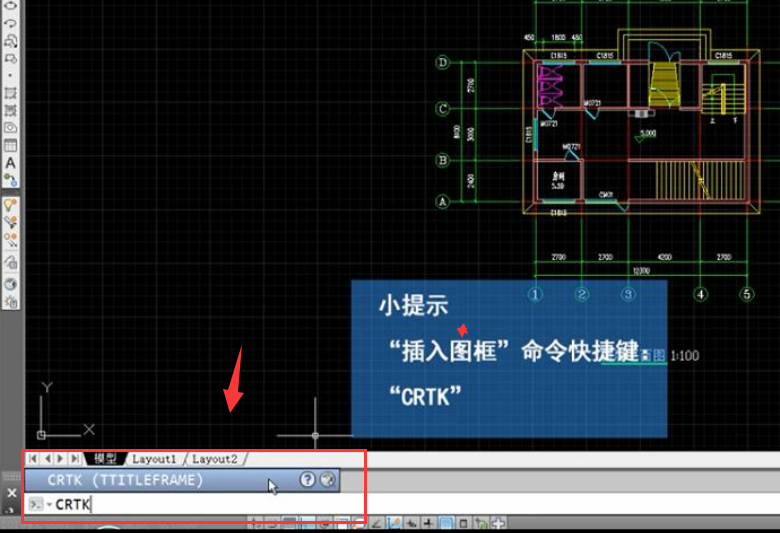

1、首先打开AutoCAD2软件，打开需要添加图框的图纸文件，直接输入插入图框的命令快捷键“CRtk”，按下空格键确定：

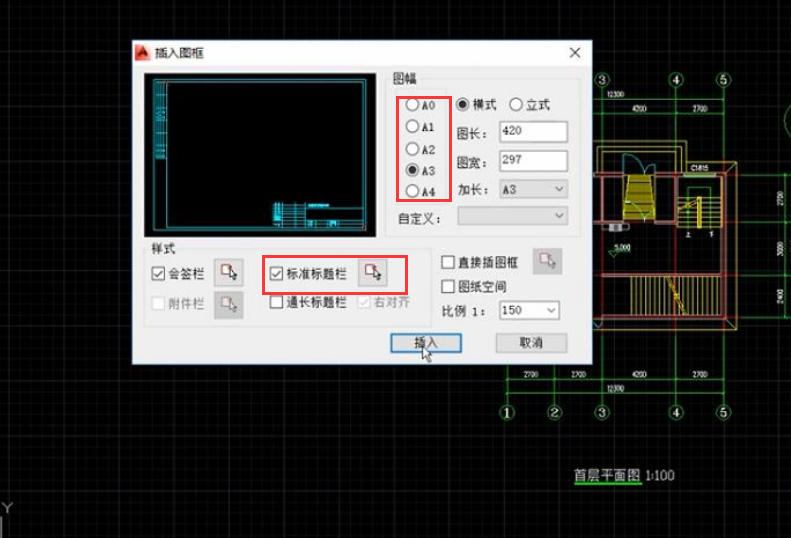

2、此时系统弹出插入图框设置窗口，在这里可以设置图框大小，窗口下侧可以设置图框的样式，选择需要的样式和大小后点击插入，输出图框：

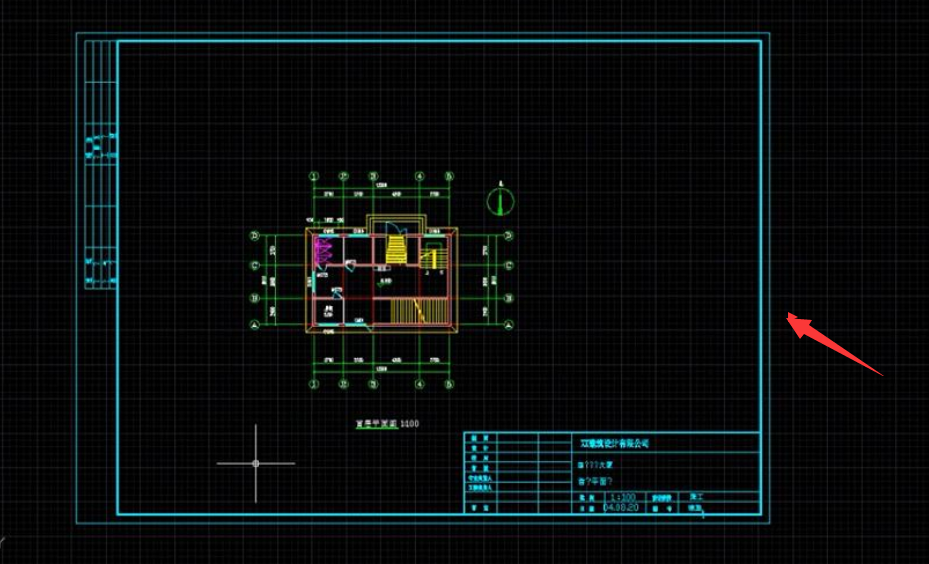

3、最后在绘图区图框线条会跟随鼠标移动，此时移动到合适的位置后，单击鼠标左键就可以确定了，系统就会在指定位置放置图框。以上就是CAD中插入图框的操作方法：

把图框设置为块调用！
布局分两个部分，一个是给的一个框，框里是你的图，那这个框就叫模型窗口，因为它显示的就是你模型里的实际的图，这个模型外的就是图纸的内容，你可以在这上边做表格，写说明什么的都可以，当让也可以不写。然后我再给你说下这些命令啊：
ms 在布局里切换到模型窗口，此时你就可以在模型窗口里随意修改，缩放，移动到你满意的程度；
PS 在布局里切换到图纸，就是从模型窗口里退出来，这时候你就不能改你的图里，但是你可以调整你的这个模型窗口的边线，可移动这个窗口的位置，并且调整大小
mv mv主要是用来锁定和解锁你的模型窗口，锁定后你就只能在模型窗口里修改的图，但是你的图在窗口里的大小和位置就不能变了，解锁后就又到随意状态了；先输mv 选l 选 on或off，然后它会让你选对象，这时候你得选你窗口的边线才能行，然后确定，就可以锁定或解锁了
如果你想旋转你窗口里的图，就要用uCS和plan命令，方法是，输入uCS命令，输入n来新建，输入3来选择用3点来建一个用户坐标系，然后在图上依次点三点，这三点分别是原点、新建坐标x轴上的一点、新建y轴上的一点，然后确定；坐标系建好后，输入plan命令，选当前uCS，确定，它就给你转过来了；注意，旋转的时候得是你还没有把图锁定。
我知道的就这些了，应该够用了。 在布局里修改的好处是它不从根本上改变你图的大小尺寸、位置等，只是删除和添加线是有用的。模型窗口外的东西就根本不跟你模型里的图有联系的。
看完这个，我再跟你说怎么建布局啊，比如我这有一个大的地形图，是三维的等高线地形图，三维坐标参数都是对的，那我想分几块打印，并且不改原图的坐标，那就用布局，随便点个布局，都能用的，然后把你画好的a3（或者别的）图框粘贴进去（为什么不要粘贴的呢，就是粘贴才好用啊，才能做一个图框就一直用无数遍啊），完了去文件菜单里的页面管理器里，把别的都选好后，点那个“窗口”，框住你的图框，这时候布局给你的大小就是你a3图框的大小了，然后确定，完了用上边说的来修改你的布局就ok了。
还有一点，比如你图里有好几种颜色，你打印的时候要打印成黑色，也必须打成黑色，因为别的像绿色黄色的打出来看不清楚的，那你在设置页面管理器时最右上角有个打印样式，你要选那个monochrome，那你再预览一下看，你的线都成黑色了就，爽呆了，非常好用。
我也是最近才学会这个布局的，功能很强大，并且好像会的人也不太多，我是运气好碰到个牛逼的总工，他手把手教了几遍我才学会的，你不要嫌难，要仔细看这个，就拚上半天的时间，来学习，还有什么不明白的就q我，我远程给你操作，我的目的是推广这种好用法~
