CAD导出多页的PDF。设计院的多页PDF图纸是如何导出来的?

我在CAD里面排好了几张图纸。已经有图框的了。现在想要把图纸导出成PDF格式的文件请问能导出多页的PDF吗?设计院发过来的图纸都是多页的,是怎么做的呢?
我要回答
2个回答

关于在CAD中导出多页PDF,具体操作方法如下:

方法一:将CAD图形进百行复制,然后再导出为其他的格式。

第一步:在你的桌面上打开xunjieCAD编辑器软件,在软件界面的上方菜单中打开需要操作的CAD图纸文件。

第二步:CAD图纸度文件打开之后,在软件的上方菜单文件中点击【输出】——【打印预览】

第三步:点击激活该功能属性之后,会弹出一个界面。我们将绘图区范围选择为窗口,然后在CAD图纸中进行框选范围就ok了。

第四步:设置好属性之后,点击【应用与布局】就可以了。图纸会自动的显示这一块回。

第五步:然后再次点击软件左上方的【剪切框架】选择我们需要的范围,设置好尺寸就可以点击保存了。

第六步:最后,在文件保存的页面,我们点击后面的储存格式就可以将转换的CAD图纸保存为其他的图纸格式了。

查看全部
2021-01-15
回复 采纳

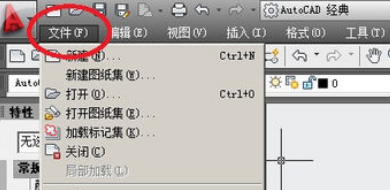

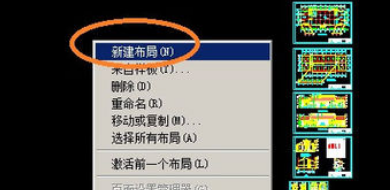

1、打开我们的CAD,然后新建布局,打开CAD→在模型上点击右键→新建布局→左键点击我们新建的布局→然后点击菜单栏→文件→打印。

CAD导出多页的PDF。设计院的多页PDF图纸是如何导出来的?

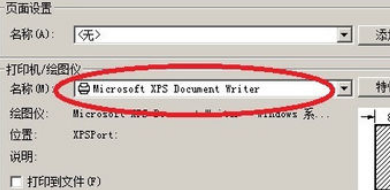

2、在打印-布局页面设置好打印的布局,预览好以后点击应用到布局然后点击取消(布局设置请看下方经验引用如何设置布局);

CAD导出多页的PDF。设计院的多页PDF图纸是如何导出来的?

3、 点击菜单栏文件→发布 在发布页面中:发布为选择PDF,然后在下方的图纸名中删除我们不需要打印的布局和模型(点击右键,点删除删除);设置好以后点击发布。

CAD导出多页的PDF。设计院的多页PDF图纸是如何导出来的?

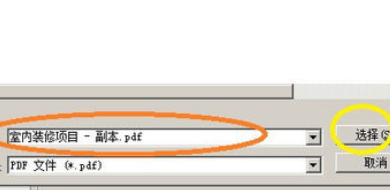

4、选择要发布的文件的位置,在这我们选择桌面; 选择要发布的文件的名称,这个可以自行改动或者默认的是原CAD文件名称。都选择好以后点击选择,保存图纸列表是让我们选择是否保存图纸列别,我们在这直接点否。

CAD导出多页的PDF。设计院的多页PDF图纸是如何导出来的?

5、 这是我们导出的PDF文件。我们打开看看。我们可以看到,页面显示为七页。是不是很方便。导出成PDF文件以后在打印的时候直接打印PDF文件就可以了。不用再一张一张的拉了。

CAD导出多页的PDF。设计院的多页PDF图纸是如何导出来的?

查看全部
2021-01-15
回复 采纳
