CAD怎么标注斜线尺寸？

我要回答
1个回答

CAD怎么标注斜线尺寸方法如下：

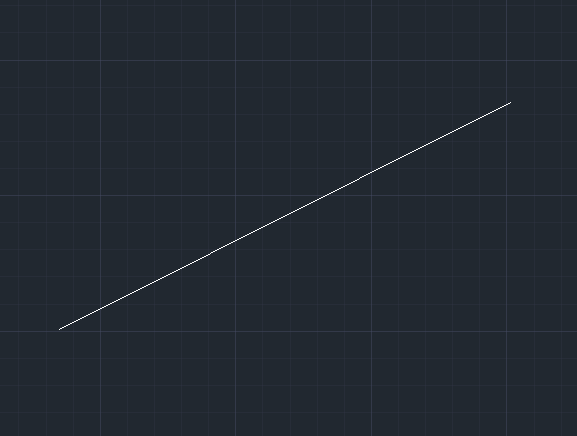

1、在CAD中画一条斜线，如下图所示。

CAD怎么标注斜线尺寸？

2、在标注面板选择对齐标注。如下图红圈所示。

CAD怎么标注斜线尺寸？

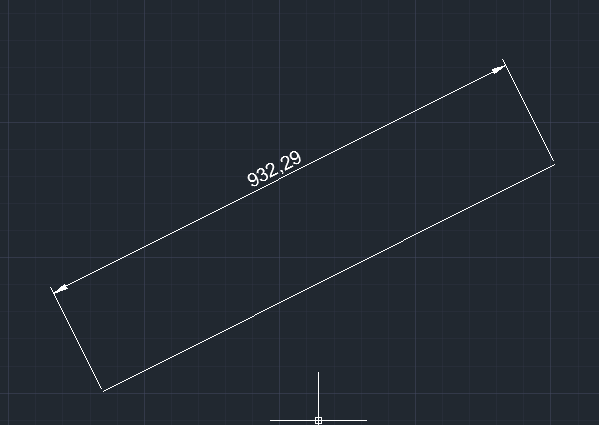

3、沿着斜线的两端捕捉端点，拉出平行的标注线。数值及效果如下图所示。

CAD怎么标注斜线尺寸？

查看全部
2021-01-08
赞 回复 采纳

相关问题

CAD斜线如何标注尺寸？
共2条回答 >
崔明礼： 1、电脑打开CAD。2、点击工具栏中的标注，然后选择对齐。3、点击对齐之后，先选择斜线的第一个点。4、然后再点击一下斜线的第二个点。5、点击两个斜线的端点后，直接把标注拉出来，然后点击一下鼠标左键确定标注的位置即可。
赞 回复
CAD斜线怎么标注尺寸？
共2条回答 >
宸潞： 1、电脑打开CAD。2、点击工具栏中的标注，然后选择对齐。3、点击对齐之后，先选择斜线的第一个点。4、然后再点击一下斜线的第二个点。5、点击两个斜线的端点后，直接把标注拉出来，然后点击一下鼠标左键确定标注的位置即可。
赞 回复
CAD里面怎样标注斜线尺寸？
共1条回答 >
AI花儿🌸艺辉装饰设计师张超： 在桌面上双加CAD的快捷图标打开CAD这款软件，进入CAD的操作界面，如图所示：02在该界面内按下ctrl+o键，弹出选择文件对话框，在该对话框内找到我们需要标注的文件，如图所示：03在注释里找到标注选项下的对齐标注，如图所示：04点击对齐标注，点击图形中的斜线并拖动鼠标左键，斜线就标注好了，如图所示：05对其它图形的标注，再找到标注下面的角度选项，如图所示：06选择角度标注，分别选择标注的角度的两条边并拖动鼠标左键，角度就标注好了，如图所示：07在标注里找到线形选项，如图所示：08选择线性标注....
赞 回复
CAD中怎么标注斜线的尺寸？
共1条回答 >
栋哥： CAD中标注斜线的尺寸时，要事先记住斜线的角度，然后点击：《标注》--《线性标注（或其它标注）》---《点击第一条尺寸线原点》---《点击第二条尺寸线原点》后，这时在屏幕下方的命令提示栏会出现一系列提示，选择《旋转（即r键）》，这时输入斜线的角度值就行了。
赞 回复
斜线怎么标注尺寸？
共1条回答 >
李荣超： 1、电脑打开CAD。2、点击工具栏中的标注，然后选择对齐3、点击对齐之后，先选择斜线的第一个点。4、然后再点击一下斜线的第二个点5、点击两个斜线的端点后，直接把标注拉出来，然后点击一下鼠标左键确定标注的位置即可。
赞 (10) 回复
