溜溜问答 > 平面设计 > CAD问答 > CAD定数等分分不起
雪灵芝
雪灵芝
邀请你来回答
116人阅读 2021-01-07

CAD定数等分分不起

我在矩形进行了分解，然后采用定数等分上面一条直线，然后用点样式放大点 比例都放大50%了，还是看不见？是哪里操作错了啊？
我要回答
2个回答

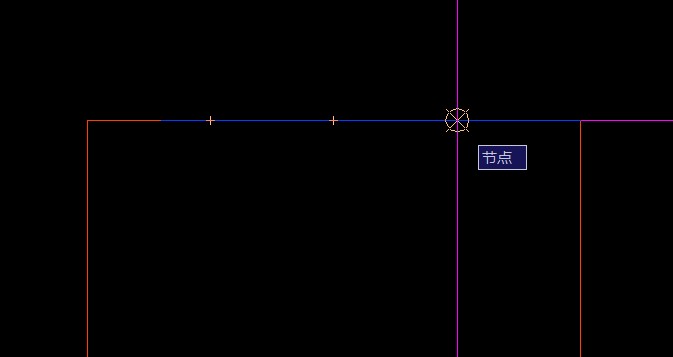

在对象捕捉选项中勾选节点就可以捕捉到定比等分点

CAD定数等分分不起


查看全部
2021-01-07
赞 回复 采纳

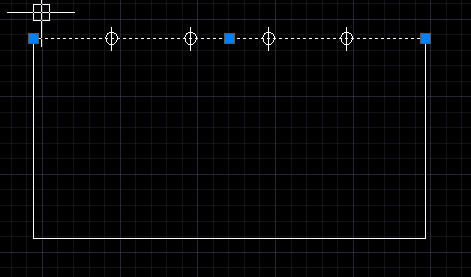

看图就知道你没分出来，我刚试了一下，情况一样，你可以理解为编程缺陷，我用2014版本都发现有蛮多的缺陷，恭喜你发现了AutoCAD的又一个编程缺陷！这是矩形分解等分（div）的。还有跟节点没关系。

CAD定数等分分不起

查看全部
2021-01-07
赞 回复 采纳

相关问题

CAD定数等分问题？！
共4条回答 >
赵春阳： 这个是因为等分点与你的直线重合了看不出来，所以你要设置点样式到格式——点样式里去设置，设成除前面2种你就很容易看到等分点了，工作完成后再把点样式改成原来的就好这样就看不出来了呵呵
赞 (3) 回复
CAD定数等分怎么用？
共1条回答 >
且行且珍惜： 步骤一：首先我们先在浏览器里搜索下载xunjieCAD编辑器软件安装到电脑端。打开运行软件，我们先在CAD窗口中绘制一条长度为50的直线。在软件界面底部的CAD命令框里输入命令“div”，按“enter”键。步骤二：然后移动光标选中这条直线，底部CAD命令框会出现“图块（b）/：”命令字样。我们输入数字5，按“enter”键，即把线段分成5段，确定后完成。步骤三：在“绘图设置”弹窗中，我们选择“点”的面板，可以操作设置点的大小和喜欢的点样式。之后你会发现操作定数等分的这条直线的4个等分点明显的显....
赞 回复
关于CAD定数等分！
共1条回答 >
Oven： AutoCAD不能对“块”进行定数等分。在定数等分命令提示中有一个“块[b]”它的意思是在点上插入块。并不是对块操作。如果你想对圆进行定数等分或对矩形进行定数等分的话，可以先等分然后再定义块。比如你要对圆进行定数等分，具体步骤为：1、先定义点样式；点击菜单“格式”——“点样式”。选择明显的样式，如x。2、定数等分圆：点击“绘图”——“点”——“定数等分”；选择圆，然后输入等分数量。
赞 回复
CAD中定数等分分6段跟十段为什么结果显示都是一样的？
共1条回答 >
簡蔡仲： 你好：你说的定数等分，分6段跟10段显示结果都是一样的。我想可能是你的点的显示不明显。你看不到点的位置。所以你看上去没有什么特殊的，看上去一个模样是的。实际是不一样的。我画了一段长一样的线段分6段和分10段是不一样的。
赞 回复
CAD为什么用定数等分分出来的线段用尺子量不准？
共0条回答 >
