在CAD中，形位公差怎么弄？

标注/公差/形位公差框跳出后，填好后按确定什么也没有，不用引线
我要回答
2个回答

在用AutoCAD绘形位公差时用“公差”命令不能自动画出引线，下面我介绍一下怎么直接用“引线”命令绘制形位公差。

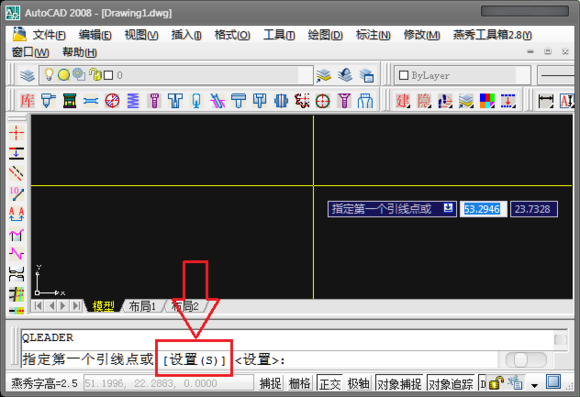

1.在AutoCAD界面选择引线命令，快捷键le空格，再选择设置s，如图1。

在CAD中，形位公差怎么弄？



2.弹出“引线设置”对话框，在里面选中“公差”点确定。

在CAD中，形位公差怎么弄？

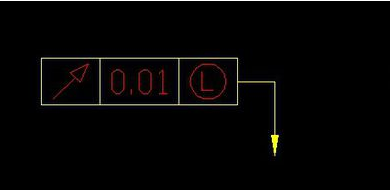

3.画出引线，后弹出“形位公差”对话框，我们填入自己需要的形位公差，格式如下图，点击确定就可以了。

在CAD中，形位公差怎么弄？

在CAD中，形位公差怎么弄？

查看全部
2020-12-28
赞 回复 采纳

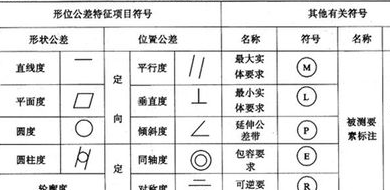

1、先看一下形位公差的标示符号。

在CAD中，形位公差怎么弄？

2、在实际工作中标注应该如图标注（此图是刀具图，以圆跳动标注为例）

在CAD中，形位公差怎么弄？

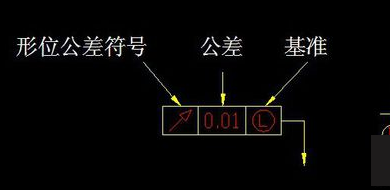

3、形位公差主要包括三部分：形位公差符号、公差和基准

在CAD中，形位公差怎么弄？

4、在CAD中打开形位公差（快键tolerance）面板，选择填入公差符号，公差和基准

在CAD中，形位公差怎么弄？

5、引线（快键le）和基准需要自己另外画，画好后标注在适当位置即可

在CAD中，形位公差怎么弄？

查看全部
2020-12-28
赞 回复 采纳

相关问题

CAD中怎样标注形位公差？
共3条回答 >
胡植瀚： tol形位公差标注
赞 (4) 回复
CAD中的形位公差是什么？
共2条回答 >
|╮染指流年⒈： 形位公差包括形状公差与位置公差，而位置公差又包括定向公差和定位公差，具体包括的内容及公差表示符号如下图所示：形位公差表示方法形状公差1、直线度符号为一短横线（－），是限制实际直线对理想直线变动量的一项指标。它是针对直线发生不直而提出的要求。2、平面度符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。它是针对平面发生不平而提出的要求。3、圆度符号为一圆（○），是限制实际圆对理想圆变动量的一项指标。它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。....
赞 回复
CAD中怎么标注形位公差？
共2条回答 >
致尚装饰06318088525： 选中需要公差的标注，命令栏输入mo，在属性框里设置；空白处输入文字用t或者mt指令即可。
赞 回复
CAD中，形位公差怎么标注？
共2条回答 >
摁倒，时光： （1）先选标注-公差命令，打开形位公差对话框（2）在符号中单击那个黑框，选择选择垂直或平行或同轴度，等（3）在公差1中输入公差值（4）在基准1中输入基准就可以了出来就是三个框的
赞 回复
CAD中形位公差怎么标注？
共2条回答 >
故事与狗： 命令tol相关的公差设好后用引线连接一下就ok了
赞 回复
