CAD填充图案大理石怎样填充图案？

整体简介

CAD理石图案的填充

所需工具

AutoCAD2007

理石图案（*.pat格式文件）

步骤

1、首先搜索并下载理石填充图案（解压后为*.pat格式)

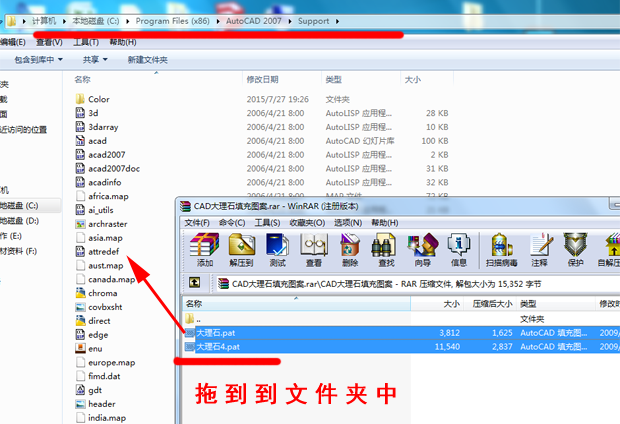

2、将文件解压到CAD安装文件夹SUpport文件夹中

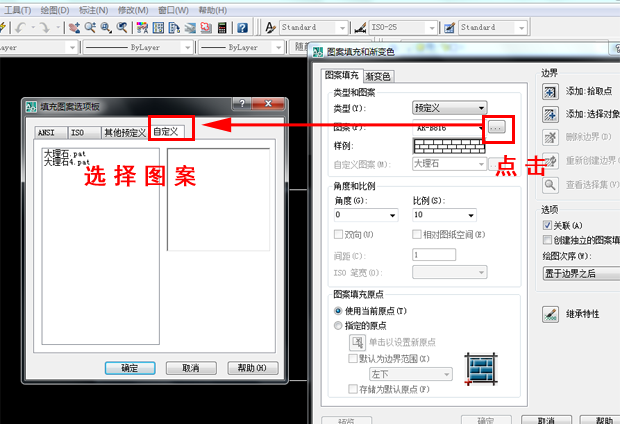

3、打开CAD绘制图形，点h进入填充面板

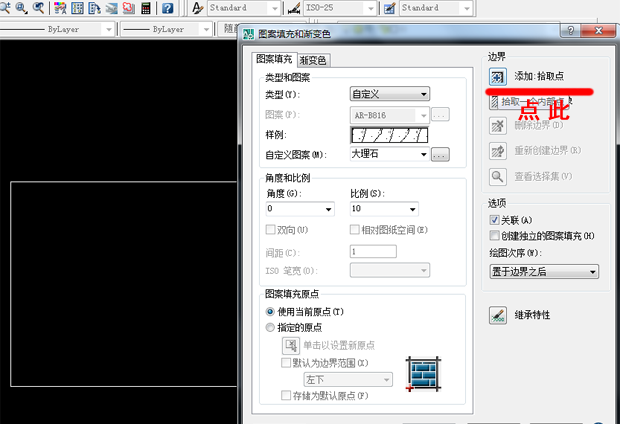

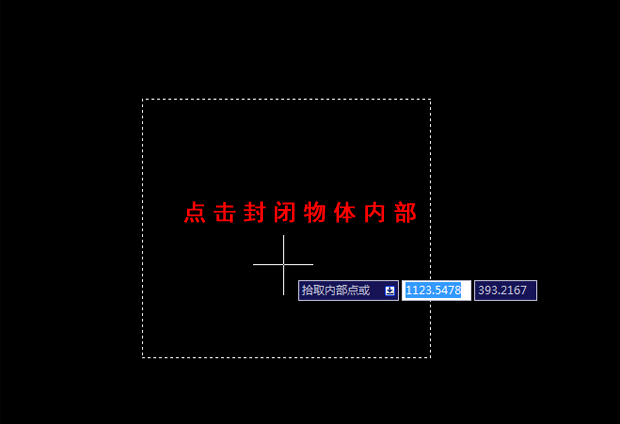

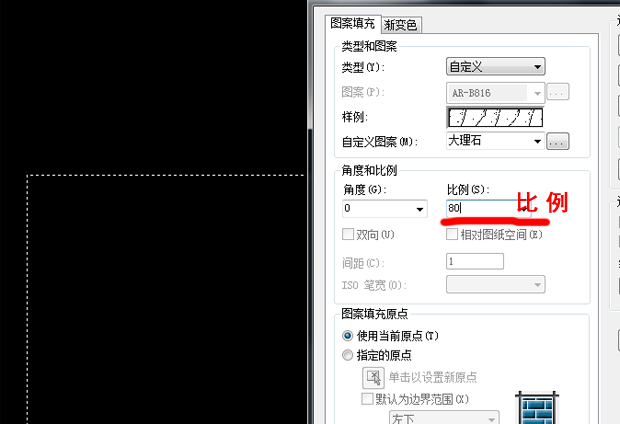

4、点击添加拾取点，在封闭图形内部点击，确认，设置填充比例

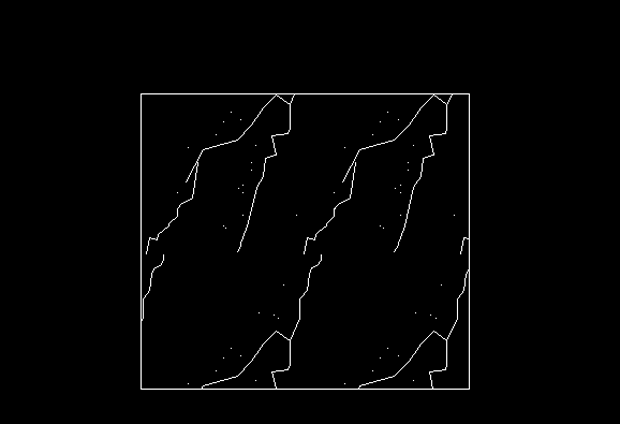

5、完成填充

注意事项

1、在封闭空间内进行填充

2、如需要自定义填充图案，可以使用扩展工具或者安装相关插件，比如yqmkpat.vlx

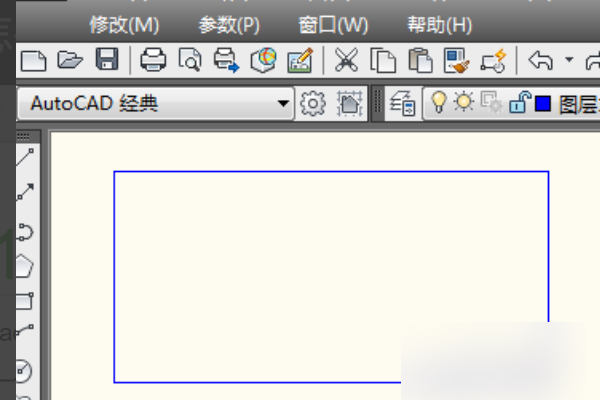

1、首先我们打开电脑里的CAD软件主界面，在界面里绘制一个矩形。

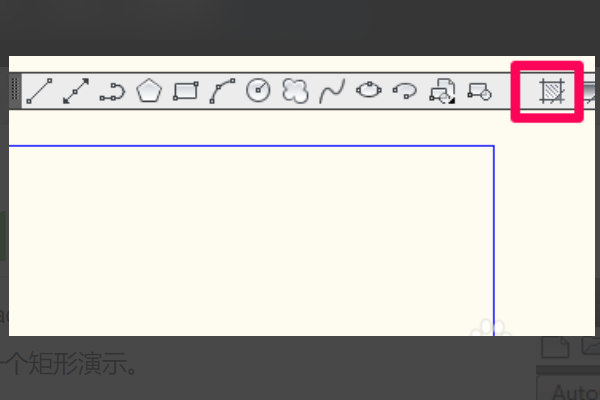

2、然后我们输入CAD填充命令h，再回车或者在工具栏中选图案填充。

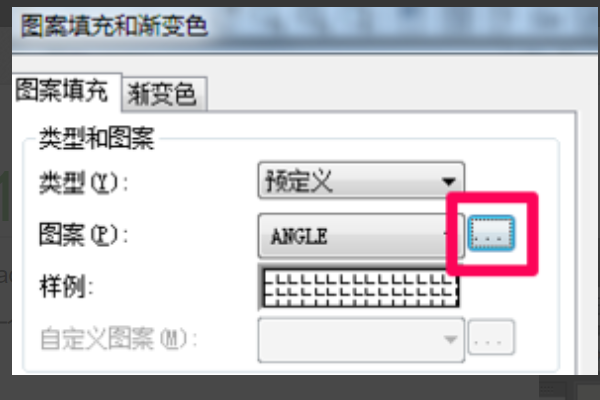

3、在CAD图案填充中点击图案右的按钮。

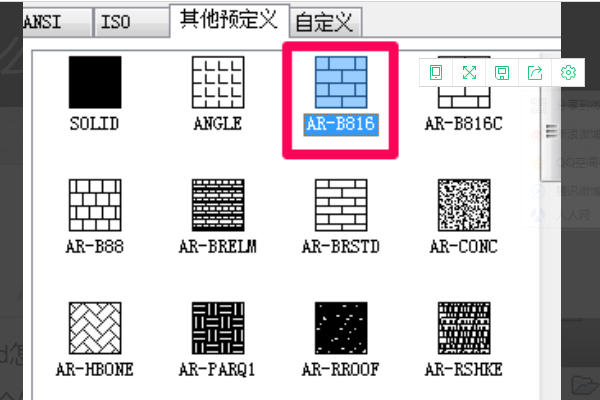

4、在填充图案选项板中选择相应的图案后确定。

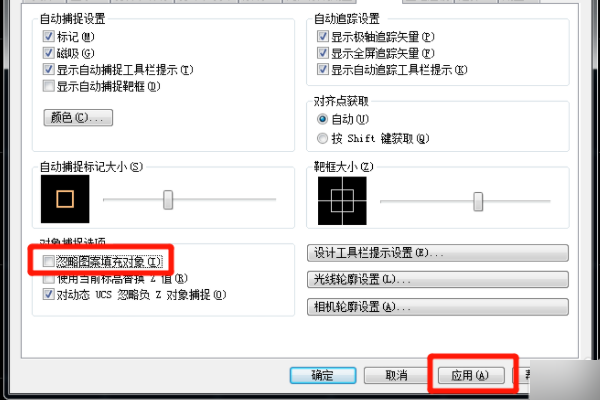

5、在选项面板中找到“忽略图案填充对象”这一栏，把默认打钩去掉，选择应用并且确定即可完成填充。
