CAD标注,字与标注线的距离怎么设置?

感觉字与线太近了!
我要回答
2个回答

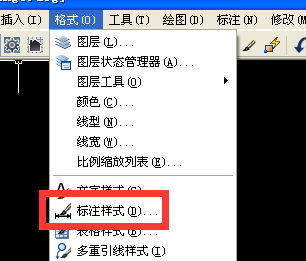

1、点格式-标注样式。

CAD标注,字与标注线的距离怎么设置?

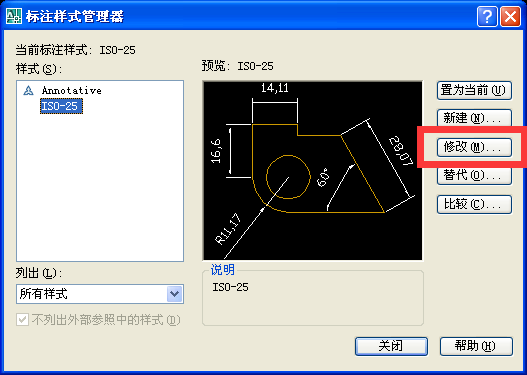

2、选择需要修改的标注样式,点修改。

CAD标注,字与标注线的距离怎么设置?

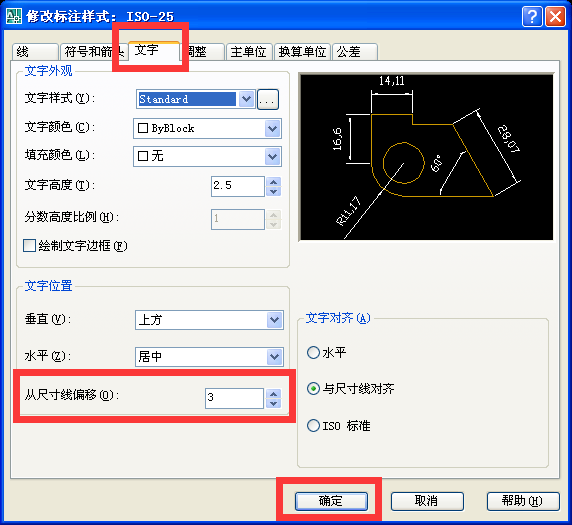

3、点文字,修改从尺寸线偏移的数值可以实现文字和线间距的变化,修改完毕,点确定。

CAD标注,字与标注线的距离怎么设置?

查看全部
2020-12-27
回复 采纳

1、电脑打开AutoCAD2007版本软件。

CAD标注,字与标注线的距离怎么设置?

2、打开CAD之后,点击工具栏中的格式,然后选择格式中的标注样式。

CAD标注,字与标注线的距离怎么设置?

3、进入标注样式管理器,选中当前的样式,然后点击修改。

CAD标注,字与标注线的距离怎么设置?

4、进入修改标注样式页面,点击计入修改文字。

CAD标注,字与标注线的距离怎么设置?

5、进入文字页面,在文字位置中把从尺寸线偏移中修改距离就好了。

CAD标注,字与标注线的距离怎么设置?

6、修改好之后,返回标注样式管理器,点击置为当前就可以了。

CAD标注,字与标注线的距离怎么设置?

查看全部
2020-12-27
回复 采纳

相关问题

如何设置CAD中标注数字与数字下方标注线的距离?
共2条回答 >
胡半仙: 输入命令"dimstyle”打开标注样式管理器选择要更改的样式进行“修改”选择“文字”项,在左下角“从尺寸线偏移”设置距离如图
回复
怎样设置CAD中标注数字与数字下方标注线的距离?
共2条回答 >
HHA蜂浆纸~金娇: 输入命令"dimstyle”打开标注样式管理器选择要更改的样式进行“修改”选择“文字”项,在左下角“从尺寸线偏移”设置距离如图
回复
CAD2008标注,如何设置标注线与基点的距离?
共2条回答 >
ice: 点格式-标注样式,打开标注样式管理器,选中当前标注样式,点击修改,在“文字”标签页的文字位置-垂直设置处,选择上方(图中所示应该是外部),点击确定即可。
回复
CAD标注文字与标注线的距离怎么设置?
共1条回答 >
大洲: 在给CAD图纸添加标注时,有时候为了美观,需要适当调整标注文字与标注线的距离。那么问题来了:标注文字与标注线的距离怎么设置呢?其实,这个设置步骤很简单:标注——标注样式——修改——文字——修改“从尺寸线偏移”的值——确定,如下图推荐关注:3D打印模型CAD字体
回复
CAD标注中标注线与被标注的线距离多少?
共1条回答 >
劳卡衣柜-汪东: 一般标注三道尺寸。标注尺寸线距离图形的距离,制图规范有规定,但不是严格规定。一般别人能清楚辨别,不会引起混乱就行了。建筑制图与机械制图规定有区别。例如,1、建筑制图规定尺寸界线起点距离被标注的对象留有5mm距离。但是机械制图规定,尺寸界线要直接与被标注对象相接。这是因为机械制图的图形轮廓线是粗实线,建筑制图规定轮廓线是中实线。2、建筑制图尺寸剪头用45°斜线,机械制图规定用实心剪头。3、就机械制图尺寸标注不允许满标注,要留有误差尺寸,凡是有允差的·部位不要标注尺寸数字。建筑制图要求全部尺寸都要标....
(6) 回复
