溜溜问答 > 平面设计 > CAD问答 > CAD多段线怎么连接？
﹎w沫°
﹎w沫°
邀请你来回答
343人阅读 2020-12-26

CAD多段线怎么连接？

我要回答
2个回答

要先把多线段用捕捉连起来，用命令pe回车，分别点要连接的几条多线段回车，j回车就行了

查看全部
2020-12-26
赞 回复 采纳

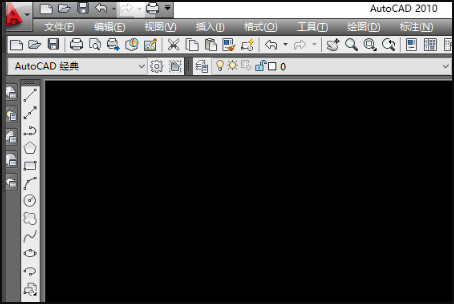

1、首先需要点击打开需要编辑的CAD图纸，进入到编辑首页中。

CAD多段线怎么连接？

2、以五边形为例来说明操作方法。

CAD多段线怎么连接？

3、在命令行上输入“ pe”。

CAD多段线怎么连接？

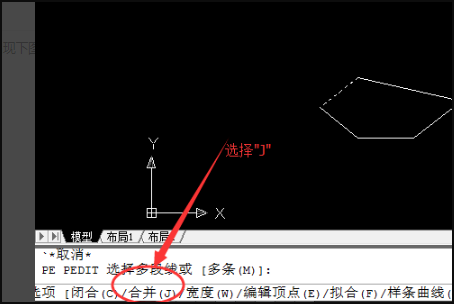

4、选择任一行，然后选择命令“ j”，

CAD多段线怎么连接？

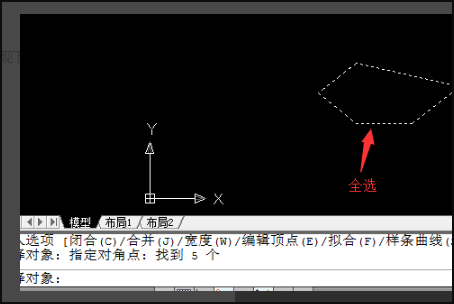

5、您需要将它们全部选中，然后单击“空格键”两次。

CAD多段线怎么连接？

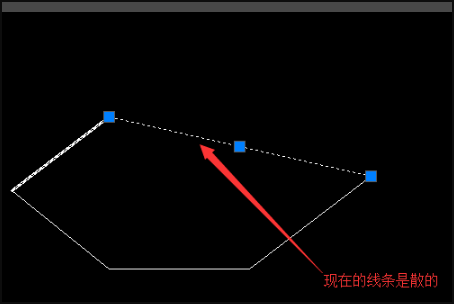

6、单击该行以显示以下效果，即链接成功。

CAD多段线怎么连接？

查看全部
2020-12-26
赞 回复 采纳

相关问题

CAD多段线如何连接？
共2条回答 >
开飞机的舒克： 要先把多线段用捕捉连起来，用命令pe回车，分别点要连接的几条多线段回车，j回车就行了
赞 回复
CAD连接多段线命令？
共2条回答 >
 亦雨心田： 步骤1打开CAD，在下方的命令栏中输入“PE。步骤2在CAD命令框中会出现，选择多段线或多条m。在这里输入“m”。步骤3这时可以选择要连接的多线段，选好之后按回车即可。步骤4在命令栏中输入j，回车。连接好以后鼠标放在线上会全部变亮要说明连接好了。
赞 回复
CAD多段线线端连接方法？
共1条回答 >
sandy﹎： 先连接其中两条直线的线端，然后圆形阵列之后选择原有的所有线段，先隐藏掉图层，再选择所有的连接线，bo创建边界
赞 回复
CAD如何连接多段线？
共1条回答 >
A0&戏 金帅装饰： cad如何连接多段线：使用PEDIT命令，J选项
赞 回复
CAD多段线连接是斜的？
共1条回答 >
義鈸紋。： 解决方法1、打开CAD，可以看到斜的图形。2、在需要旋转的图像右边画两条垂直直线。3、输入al+空格。4、选择需要旋转的对象，空格。5、点击选择对象的一点：6、把倾斜的图形连接到垂足。7、连接到垂足后选择下面一条线上的任意一点。8、按空格键，图形就变成正的了。
赞 回复
