CAD 怎么绘制横纵断面图 ？

CAD 绘制横纵断面图可以按照以下步骤完成：
　　一、把测量数据录入Excel，格式左边为里程数，右边为高程数，纵向排列，然后在新列里生成高程值*10，将里程值复制粘贴在新高程值的左边，选中新生成的两列数值，复制到剪贴板。
　　二、打开Word，然后点击编辑――选择性粘贴――无格式文本，把数值粘贴到Word里。打开Auto CAD程序，在常青藤辅助系统菜单里找到“绘图――剪贴板多段线”，点击它，在提示行中出现“选择多段线起始位置[绝对座标（c）]”，在其后输入命令c，表示以绝对座标“x0y0”为起点，回车生成断面线。
　　三、为了满足以a3幅面图集的习惯，在电子表格里可作如下比例调整：
　　1、桩号500米内的，采用1：1000比例，桩号数值直接复制到新列，高程数值＊10复制到新列。
　　2、桩号1000米内的，采用1：2000比例，桩号数值/2复制到新列，高程数值＊10复制到新列。
　　3、桩号2000米内的，采用1：4000比例，桩号数值/4复制到新列，高程数值＊10复制到新列。
　　4、超过2000米的采用同3操作，只是要转折成两行，或者分成2个以上的a3图幅。
　　使用上述方法确保每个图都能在a3图框里放下，而且把所有的计算任务由电子表格完成。
　　四、在电子表格里保留原始数据，在桩号数值前加一列，输入0+000，0+050，直到最后，然后选择此列及后面的两列原始数据成阴影色（关闭其它电子表格文档），回到CAD里，从辅助系统菜单里找到“表格――输入表格文档”点击后在绘图区空处点击生成不带线框的文本，选择所有的文本，旋转90度，均匀排列到生成的断面图下面，完成所有图元的绘制工作。

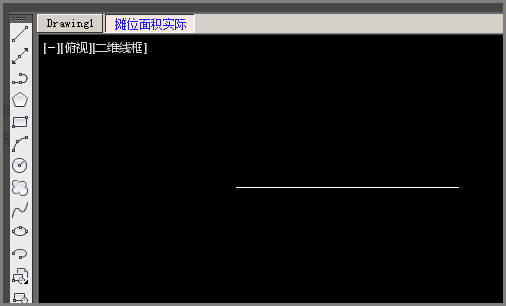

1、首先在打开的擦掉绘制一条直线。

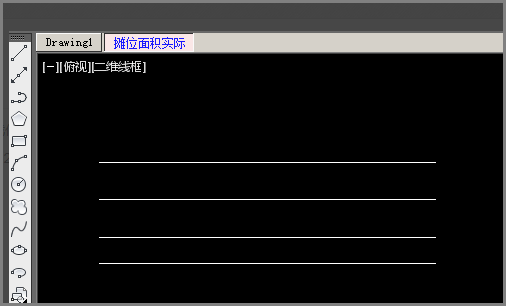

2、然后用偏移命令来偏移刚才绘制的线条；偏移距离是300,300,200。

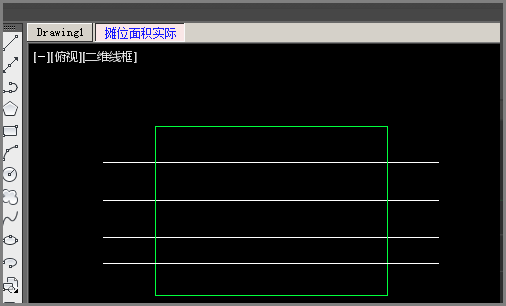

3、用矩形工具在我们绘制的线段上绘制一个矩形。

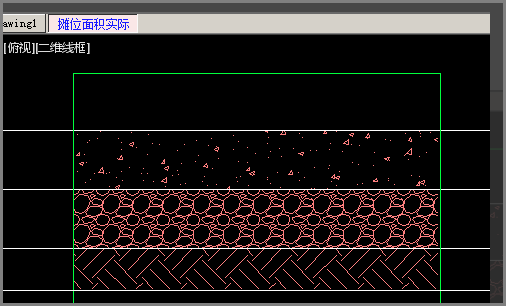

4、然后在图形中依次填充混凝土、砂砾石、夯实土壤的图案填充。

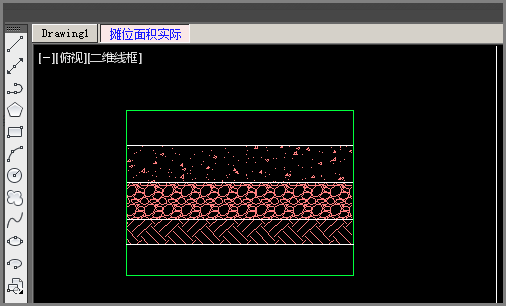

5、用修剪工具把矩形框外的线条修剪掉。

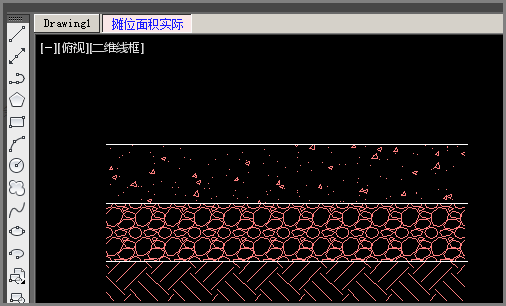

6、删除矩形框和最下方的线条。

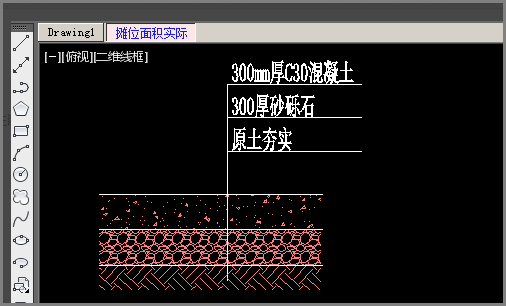

7、然后用做法标注标注断面的做法标注，即横纵断面图绘制完成。
