CAD缩放图框怎么操作?

我要回答
2个回答

框选图框 sc命令 空格 选择基点(随便点下) 输入比例因子(比如原来是1:100的图框,要缩放成1:30的图框,就输入30/100;原来是1:80的图框要缩放成1/30的图框,比例因子就输入30/80)

查看全部
2020-12-24
回复 采纳

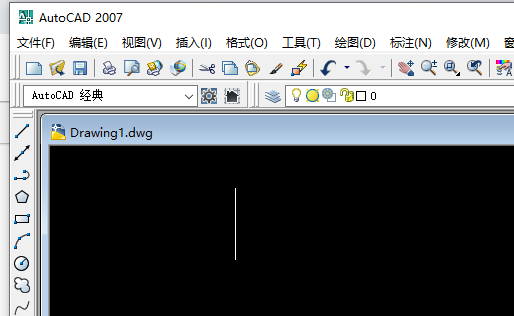

1、电脑打开AutoCAD2007版本软件。

CAD缩放图框怎么操作?

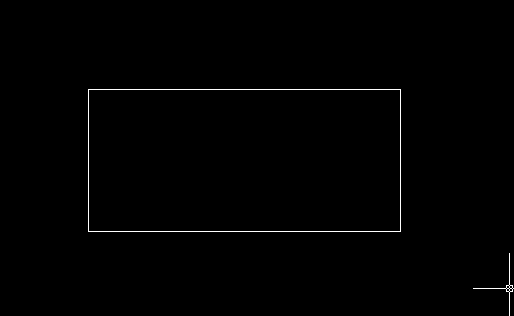

2、打开CAD之后,画一个框。

CAD缩放图框怎么操作?

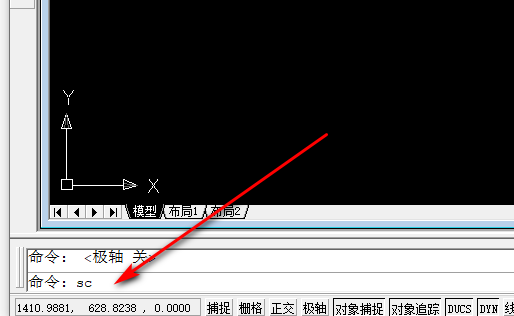

3、画好框之后,输入缩放命令sc,然后按空格键确定。

CAD缩放图框怎么操作?

4、确定缩放命令后,选择对象。

CAD缩放图框怎么操作?

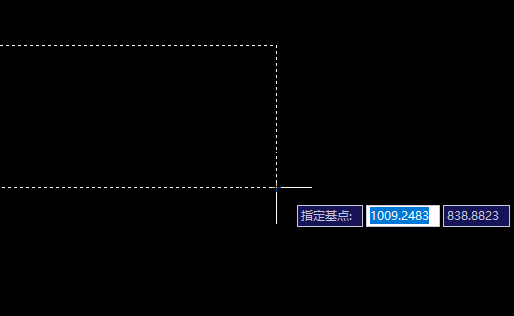

5、选择对象后指定基点。

CAD缩放图框怎么操作?

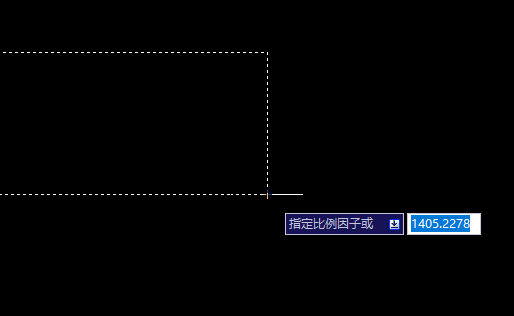

6、指定基点后,输入比例因子。

CAD缩放图框怎么操作?

7、输入比例因子后,按空格键确定就可以了。

CAD缩放图框怎么操作?

查看全部
2020-12-24
回复 采纳
