在CAD中,怎么建立坐标系?

我要回答
2个回答

1、首先我们打开一张图纸文件。在图纸中我们可以看到坐标的原点在图形的左下方。

在CAD中,怎么建立坐标系?

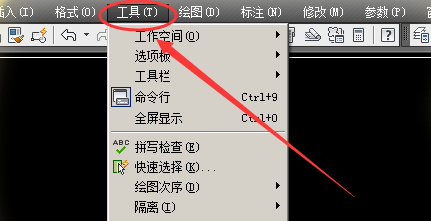

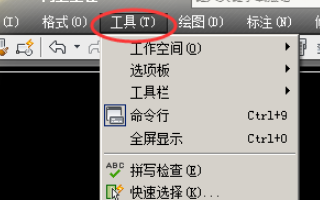

2、要修改坐标系我们可以点击菜单栏中的工具选项卡。

在CAD中,怎么建立坐标系?

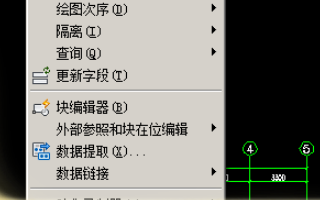

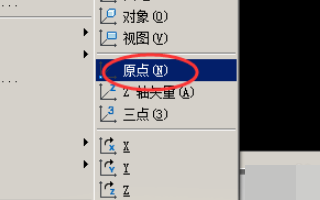

3、在下拉菜单中点击新建uCS然后点击原点。

在CAD中,怎么建立坐标系?

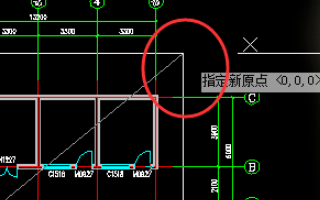

4、点击后坐标轴原点会跟随我们的鼠标,我们在需要的位置点击鼠标左键确定。

在CAD中,怎么建立坐标系?

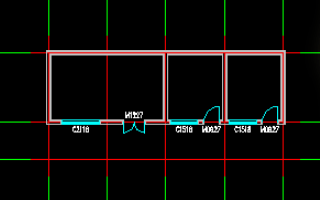

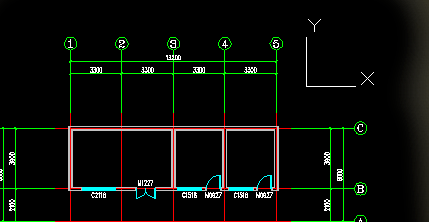

5、点击后我们可以看到坐标系的原点发生了改变。此时的坐标是按照我们新建的为参照设置的。

在CAD中,怎么建立坐标系?

6、如果要切换到原来的坐标系,我们可以再次点击工具然后点击下方的命名uCS。

在CAD中,怎么建立坐标系?

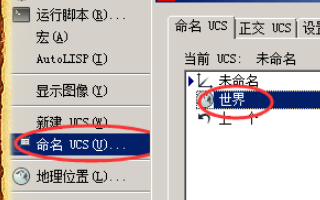

7、然后在弹出的uCS窗口中选择世界然后双击或者点击右方的置为当前。完成后点击确定。

在CAD中,怎么建立坐标系?

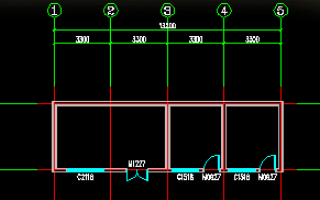

8、点击确定后我们回到我们原来的坐标系中了 。

在CAD中,怎么建立坐标系?

查看全部
2020-12-24
回复 采纳

在CAD中建立坐标系的步骤如下:

1.首先我们打开一张图纸文件,先点击菜单栏中的工具选项卡。

在CAD中,怎么建立坐标系?

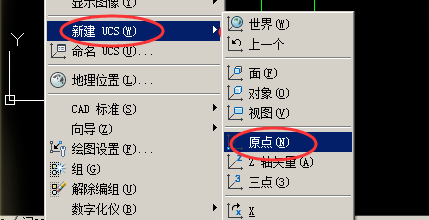

2.在下拉菜单中点击新建uCS然后点击原点。

在CAD中,怎么建立坐标系?

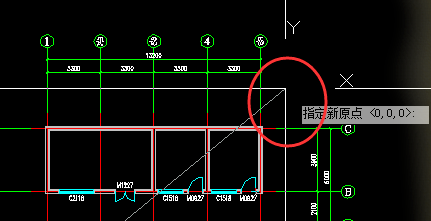

3.点击后坐标轴原点会跟随我们的鼠标,我们在需要的位置点击鼠标左键确定。

在CAD中,怎么建立坐标系?

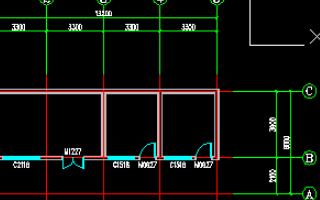

4.点击后我们可以看到坐标系的原点发生了改变。此时的坐标是按照我们新建的为参照设置的。这样我们就解决了在CAD中建立坐标系的问题了。

在CAD中,怎么建立坐标系?

查看全部
2020-12-24
回复 采纳

相关问题

CAD中,新坐标系的建立
共3条回答 >
追逐: 在格式里面选择图形界限,设定你需要的坐标值,然后点击视图里面的缩放,然后选择全部,即可。
(4) 回复
在已知的CAD中怎么建立坐标系?
共2条回答 >
其類草木: 打开CAD-输入limits(图形界限)-回车-输入左下角点0,0(左下角点就是屏幕显示的坐标原点)-回车-输入右上角点(你想画多大的图纸就输入比图纸稍大一点的数字,比如说:画长2000mm,高3000mm的图,就输入x轴2100mm,y轴3100mm(2100,3100)或更大也行,但就不能小于所画的图纸尺寸,否则没法完全显示)-回车-输入缩放命令z-回车-输入全部缩放a-回车。至此就可以画了(望楼主采纳哦)
回复
CAD中如何建立坐标系
共1条回答 >
玛丽莲.成鹤: 相信使用过CAD绘图的朋友都清楚坐标系在绘图中的重要作用,那该如何建立坐标系呢?小编在此用一个简单的例子讲述如何在CAD中建立坐标系。首先,绘制一个矩形,在这里以该矩形的左下端点为坐标系原点建立坐标系。在CAD输入命令里输入uCS,回车,鼠标点击原点,然后向水平方向拉伸以确定x轴;向垂直方向拉伸以确定y轴。通过这简单的几步,一个简单的坐标系就建好了。推荐关注:3Done-一款好用的3D打印设计软件
回复
如何在CAD中建立坐标系?
共1条回答 >
刘淼: 1.在设计院图纸上标注规划局给的两个坐标。2.在CAD创建一个点,这个点的坐标取规划局给的其中一个。3.将设计院图纸用带基点(基点坐标与CAD创建点的坐标一致)复制,粘贴到CAD创建的一个点。
(7) 回复
CAD如何建立坐标系,CAD怎么建立坐标系?
共1条回答 >
吕良广: 在AutoCAD中,依次单击菜单中“工具-新建UCS”命令,在弹出的命令子菜单中选择相应的子命令即可创建用户坐标系;【说明】:“新建UCS”命令中的子命令的含义介绍如下。“世界”命令:从当前的用户坐标系恢复到世界坐标系。WCS是所有用户坐标系的基准,不能被重新定义。“上一个”命令:从当前的坐标系恢复到上一个坐标系统。“面”命令:将UCS与实体对象的选定面对齐。要选择一个面,可单击该面的边界内或面的边界,被选中的面将亮显,UCS的X轴将与找到的第一个面上的最近的边对齐。“对象”命令:根据选取的对象....
