CAD怎么看？

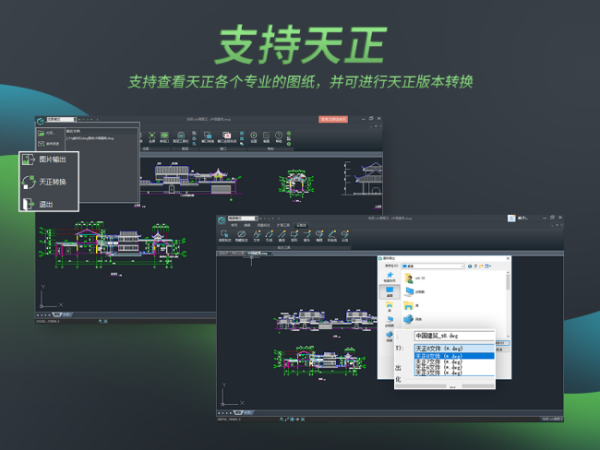

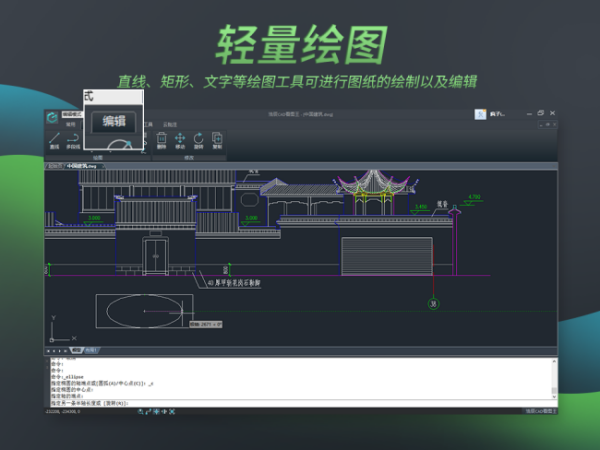

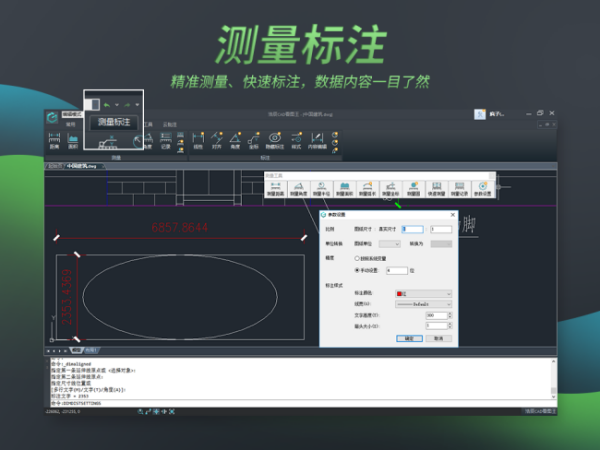

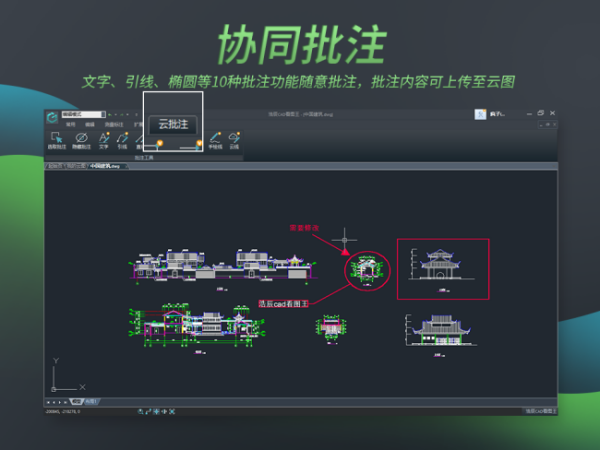

电脑上进行CAD图纸查看，可以使用轻量级的浩辰CAD看图王电脑版软件，功能齐全，操作方便，界面如下：

一、CAD怎么新建图形样板？
画好图形---创建图块---保存到自己建立的图块库，下次使用直接插入图块即可。点击copy出现copy variables对话框，选择insIDe dimensions确定，在variables中会出现l,w,d（长宽高），高我喜欢用h表示，可以通过delete和add来修改。
二、CAD怎么修建多余的线？
方法1：tr空格键，选中要修的地方，再按一下空格键，用鼠标去点多余的线就可以了，方法2：先把图全都选中，之后tr空格键，去点多余的线，就ok了
三、CAD怎么延伸线？
选线以后点选夹点可以随便拉 len 算一个 ex算一个 tr剪切的时候按住shift也是延伸 s也可以拉伸 看你具体做什么了，如果不熟悉CAD的操作看光标的提示来操作，或者看屏幕下方的提示栏的提示来操作，另外用CAD尽量用快捷键，效率高不用满屏幕乱找。
四、CAD怎么比例缩放？
鼠标中间的滚轴键，往上推是变大,往下是变小,这个是调整与屏幕的比例关系,不影响实际绘制的尺寸，如果需要把绘制的图象进行比例缩放,就用"sc"的命令...输入缩放比例,再选取一个缩放原点.
五、CAD怎么修改文本？
如果是dt，或者t命令写的，双击，修改，即可——移动复制黏贴
六、CAD怎么做属性定义？
选择“绘图”--“块”--“创建”菜单，打开“块定义”对话框。
在“名称”编辑框中输入块的名。 ——在“基点”设置区单击“拾取点”，然后在绘图区中拾取中心线的交点作为插入基点，或直接在对话框中输入该点坐标。 ——在“对象”设置区单击“对象选择”，然后在绘图区中选取整个图形，按回车返回“块定义”对话框。 在“对象”设置区中还有三个单选按钮，功能如下: 保留:可以在定义块后保留原图。 转换为块:定义块后将原对象转换为块。 删除:定义块后将原对象删除。——在设置区中“快单位”下拉菜单中可以为块设置单位。一般来说，最好不要给块指定单位(即在“快单位”下拉菜单中选择“无单位”)，这样处理比较方便。——在“说明”菜单编辑框中输入关于块的一些文字说明。——单击“确定”完成块的定义。
七、CAD捕捉栅格
按f3 在下面有一排 第一个是捕捉 捕捉是捕捉网格 把这个关掉 f3 是对象捕捉开关 是捕捉你画的线条的顶点什么之类的 看你自己要用那个吧
​八、CAD对象追踪
对象追踪也称为对象跟踪，一般在屏幕矢量化时采用到，在gis和CAD中常用。 顾名思义，对象追踪其实就是追踪对象。追踪什么对象？这里的对象指的是矢量化时栅格地图上的实体对象（点、线、面），对象跟踪就是在栅格图上的矢量图层中沿着实体对象的几何特征绘制矢量对象的过程。你可以按它的快捷键打开它的哦。
