溜溜问答 > 平面设计 > CAD问答 > CAD多条线段如何很快的延长，都运用什么快捷键？
：）
：）
邀请你来回答
217人阅读 2020-12-23

CAD多条线段如何很快的延长，都运用什么快捷键？

我要回答
2个回答

要是有边界的话，就用“ex”　　命令就好了，输入ex　然后回车，选择边界，再回车，选择要延伸的线，在CAD2004版，或之前版本中，要一条条的延伸，而在CAD2007 或以上版本中，就可以全选中一次性延伸了。
　　要是没有边界的延伸，就得用到“len”　命令了。输入len，回车，输入de再回车，输入延伸值就可以延伸了！希望你明白！

查看全部
2020-12-23
赞 回复 采纳

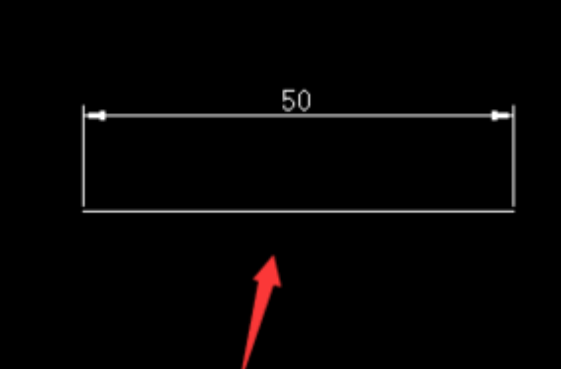

1、在电脑端打开CAD画图软件，画一条长为50的线段，如图所示。

CAD多条线段如何很快的延长，都运用什么快捷键？

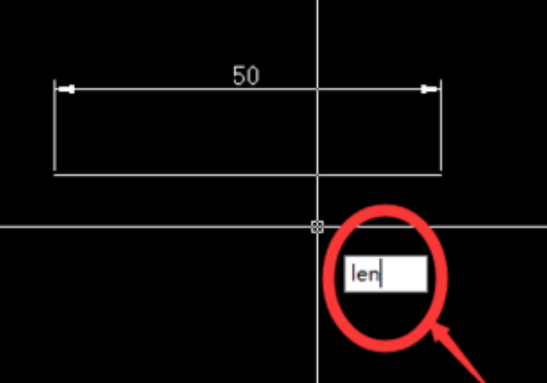

2、 然后在CAD画图软件中，继续输入命令“len”，并按下回车键。

CAD多条线段如何很快的延长，都运用什么快捷键？

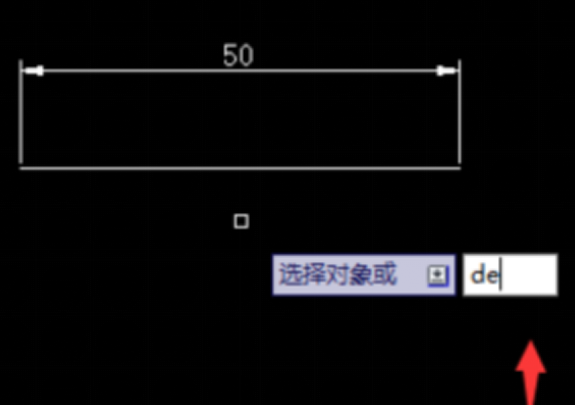

3、接着，在CAD画图软件中继续输入命令“de”，按回车键。

CAD多条线段如何很快的延长，都运用什么快捷键？

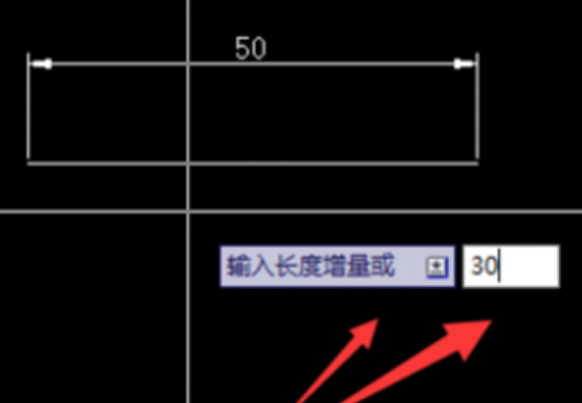

4、然后可以输入延长距离，例如本次输入“30”，如图所示。

CAD多条线段如何很快的延长，都运用什么快捷键？

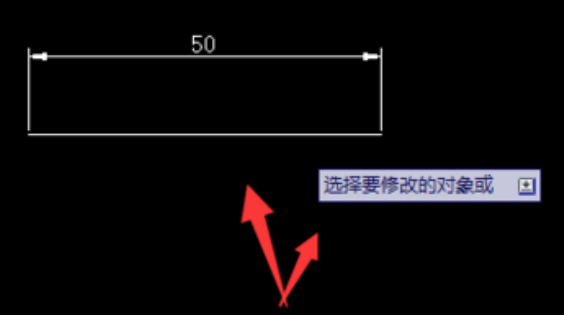

5、接着在CAD软件中，点击要延伸的对象进行编辑操作。

CAD多条线段如何很快的延长，都运用什么快捷键？


6、多线线段反复延长操作即可，如图所示完成延长线。

CAD多条线段如何很快的延长，都运用什么快捷键？

查看全部
2020-12-23
赞 回复 采纳

相关问题

CAD多条线段如何很快的延长运用了什么快捷键？
共2条回答 >
易锋设计： 1、在电脑端打开CAD画图软件，画一条长为50的线段，如图所示。2、然后在CAD画图软件中，继续输入命令“len”，并按下回车键。3、接着，在CAD画图软件中继续输入命令“de”，按回车键。4、然后可以输入延长距离，例如本次输入“30”，如图所示。5、接着在CAD软件中，点击要延伸的对象进行编辑操作。6、多线线段反复延长操作即可，如图所示完成延长线。
赞 回复
CAD多条线段如何很快的延长，都运用什么快捷键，要的是快捷键的具体步骤，不要它的属性？
共1条回答 >
挪位菇娘： (1)ex(延伸)，输入ex后回车；之后到了“选择对象”就是你要延伸的线段的目的地(与延伸线段垂直的线段)，也可以直接按回车跳过，最后用绿色选框框选延伸线段的端点，完成后按esc。(2)cha(倒角)，连接两条线段，平行线不可。建议用CAD2010，界面更和谐，帮助信息更丰富。
赞 (3) 回复
CAD多条线段同时拉伸快捷键？
共1条回答 >
南秋： 1、以将线路A延伸到线路B为例。2、在命令栏中输入，延伸命令快捷键“EX”，并点击键盘回车键“enter”。3、分别用鼠标左键点击线路“A”和线路“B”;并点击键盘回车键“enter”。4、选择要延伸的线路“A”并点击键盘回车键“enter”。5、线路A延伸到了线路B
赞 (35) 回复
CAD线段延长合并快捷键？
共1条回答 >
ZcCAFE HOUSE： 在AutoCAD中，延长并合并两条线段的快捷键是"TRIM"，对应的命令是"TRIM"命令。具体步骤如下：输入"TRIM"命令或点击"修改"标签中的"延长"图标，或者按下"Shift+右键"快捷键，选择"延长"选项。在"选择对象"提示下输入"F"，然后按下"Enter"键，以将"F"选项从"平移"（Erase）模式切换为"延长"（Extend）模式。选择要延长的线段的一端点，然后通过鼠标移动选择另一条线段需要被延长的部分。按下"Enter"键以完成延长并合并两条线段。
赞 (27) 回复
CAD多条线段怎么很快的延长，都运用什么快捷键？
共1条回答 >
Abby 玉儿： 要是有边界的话，就用“EX”　　命令就好了，输入EX　然后回车，选择边界，再回车，选择要延伸的线，在CAD2004版，或之前版本中，要一条条的延伸，而在CAD2007或以上版本中，就可以全选中一次性延伸了。要是没有边界的延伸，就得用到“LEN”　命令了。输入LEN，回车，输入DE再回车，输入延伸值就可以延伸了！希望你明白！
赞 (8) 回复
