溜溜问答 > 平面设计 > CAD问答 > AutoCAD怎么画箭头？
Miu
Miu
邀请你来回答
396人阅读 2020-12-23

AutoCAD怎么画箭头？

我要回答
1个回答

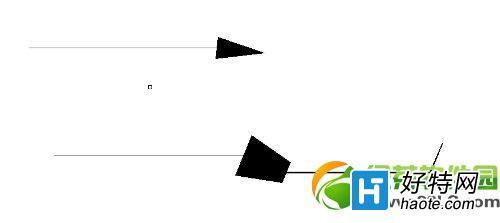

　　AutoCAD怎么画箭头?方法一、用多段线命令。
　　输入pl——输入w——起点宽度0——终点宽度5(这个值看图的比例可自己调整)——拖动鼠标放箭头到合适的位置，或者输入长度l
——输入长度值，例如5，箭头可以画出了。
　　AutoCAD怎么画箭头?方法二、用le命令。
　　输入le——输入起点——输入终点——按esc即可，注意，箭头是在起点的位置处，所以要注意方向，画的时候。另外，这种方法画出的箭头一般比较小，这时候，选择箭头和引线，右键，找到特性——最下边找到：箭头大小，改变该数值调节箭头大小。
　　另：输入le——输入s，这一步是设置，会出现对话框，在对话框中可以改变箭头的形式，比如空心箭头什么的。

AutoCAD怎么画箭头？

AutoCAD怎么画箭头？

查看全部
2020-12-23
赞 回复 采纳

相关问题

AutoCAD的箭头怎么画啊？
共4条回答 >
宋路祥🐳： cad如何画箭头基础教程
赞 (178) 回复
AutoCAD中怎么画箭头 CAD画箭头的方法？
共2条回答 >
on the road： 工具/材料：电脑、CAD。第一步，打开电脑，打开CAD软件进入。第二步，打开软件后加载图纸。第三步，在左边的命令中使用多段线来画箭头或者在命令栏输入pl。第四步，选择命令后点击一个起点，在命令栏输入5画一条直线回车。第五步，回车后输入w回车，起点宽带输入1回车。第六步，端点宽带输入0回车。第七步，输入4为端点的长度即可完成箭头。
赞 回复
AutoCAD怎么画箭头？AutoCAD画箭头方法汇总？
共2条回答 >
宸潞： 输入le——输入起点——输入终点——按esc即可，注意，箭头是在起点的位置处，所以要注意方向，画的时候。另外，这种方法画出的箭头一般比较小，这时候，选择箭头和引线，右键，找到特性——最下边找到：箭头大小，改变该数值调节箭头大小。以上就是AutoCAD画箭头的最佳最简便的方法
赞 回复
AutoCAD 2009箭头怎么画？
共2条回答 >
dongdong@： 用绘图工具栏里的多段线工具，点击多段线图标在绘图区中指定一个起点，再指定下一个点（就像画直线一样），现在你看到的是一段直线，然后在命令行中输入W回车指定箭头起点宽度例如5，再按命令行提示输入端点宽度0，然后移动鼠标到你需要的箭头长度单击左键就可以啦。
赞 (32) 回复
AutoCAD中箭头怎么画？
共1条回答 >
～～～： 　　说实话，在AUTOCAD中绘制一个箭头其实很简单，但有没有比较专业的绘制箭头的指令呢。下面我告诉大家autocad中箭头怎么画，一起来学习吧。　　autocad中箭头的画法：　　打开AUTOCAD，并在点击下方的“正交”按钮，开启“正交”模式。快捷键F8　　在命令行中输入pl，任意点击一位置指定起点，出现如下提示：　　“指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]”，输入W空格，指定线宽。....
