CAD如何附着外部参照图？

步骤一：
将我们需要附着的外部参照文件，命名为参照底图，保存在桌面上。如下图红色线圈出的地方。

步骤二：
打开一个CAD空文档，如下图界面，我们需要将名为参照底图的文件附着在这个空白文档里。

步骤三:
单击“插入”工具栏中的“外部参照”，系统会弹出“选择参照文件”的对话框，如下图界面。

步骤四：
点击下图1中蓝色标记的按钮中的倒三角，弹出文字，选择“附着DWg”，弹出“选择参照文件”对话框，如下图

2。根据提示找到我们保存在桌面上名为参照底图的文件，选中，然后单击打开。

步骤五：
单击打开后，会弹出“外部参照对话框”，如下图，在参照类型一栏选择附着型，再单击“确定”按钮。

步骤六：
然后，在空白文档（即图片中黑色的地方）处单击，我们单击的位置就是我们选择了插入点，然后回车键，最后双击滚轮，就成功将参照底图文件附着在我们新建的文档中了。
最后，根据我们的需要将已经附着参照的文件重新命名就完成了。

温馨提示：
我们已经附着参照的文件，但是必须跟参照底图放在一个文件夹里，才能打开文件，否则是不会显示出参照文件内的。

①在命令框中输入“_xref”命令字符，即 将另一张图纸与当前图纸联合起来以供参考。

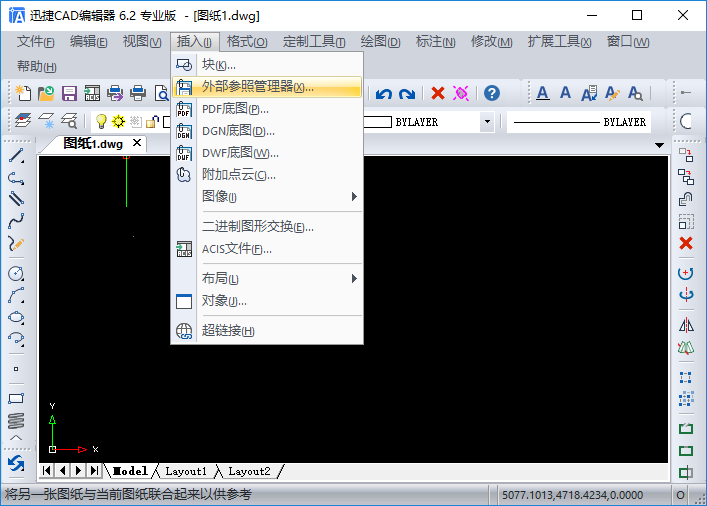

②点 击菜单栏里的“插 入”-“外部参照管理器”选项按钮，即 将另一张图纸与当前图纸联合起来以供参考。

然后会跳转出“外部参照管理器”弹窗，我们点 击“附着（t）”按钮，在打开的“选取附加文件”次弹窗中找到需要的“附着底图.DWg”打开。

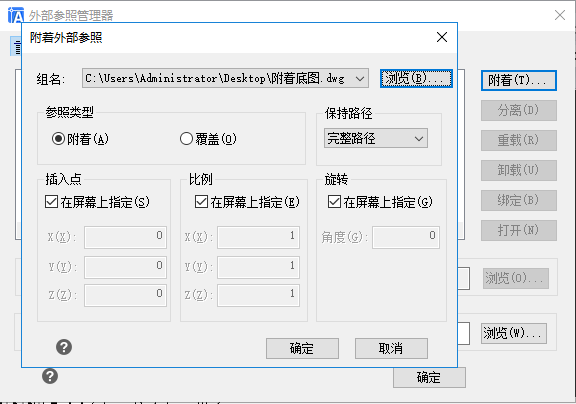

这时候会跳转出“附着外部参照”次弹窗，我们可以点 击“浏览（b）”按钮查看修改附着底图的路径，之后点 击的“确 定”按钮。

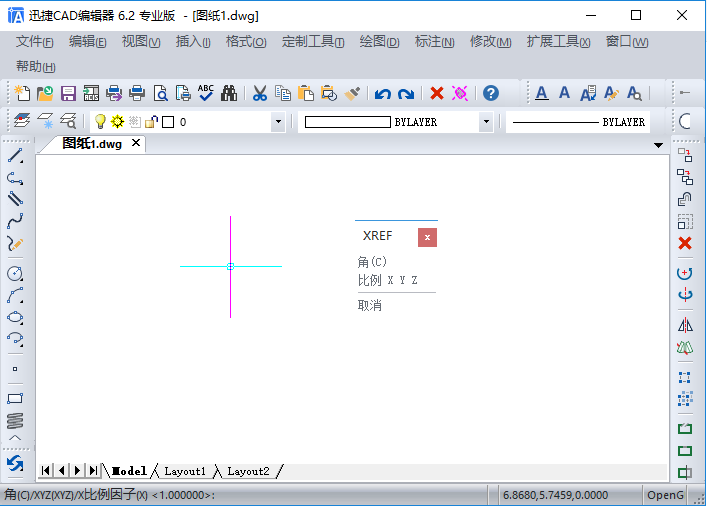

之后会跳转回绘图窗口，我们在绘图窗口中指 定插 入点，选择好插 入点后点 击“enter”键确 定。

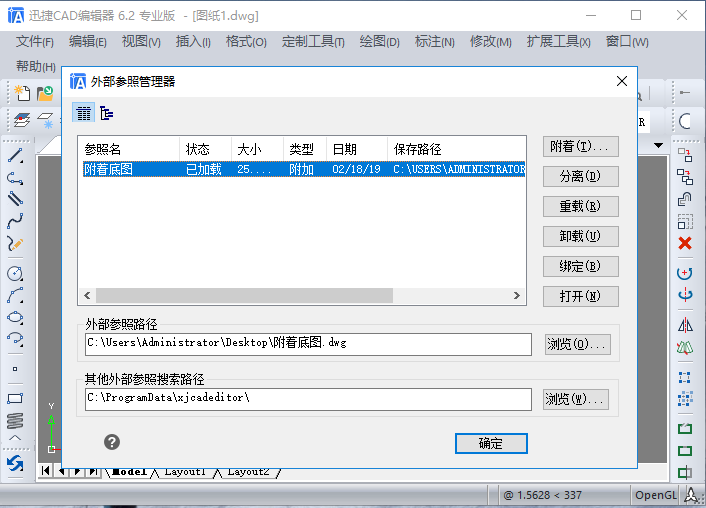

这时候会跳转回“外部参照管理器”弹窗，我们可以看到附着底图具体的外部参照路径，之后点 击“确 定”即 可。
