溜溜问答 > 平面设计 > CAD问答 > CAD 两直线，怎么用圆弧连接？
??
??
邀请你来回答
781人阅读 2020-12-23

CAD 两直线，怎么用圆弧连接？

我要回答
2个回答

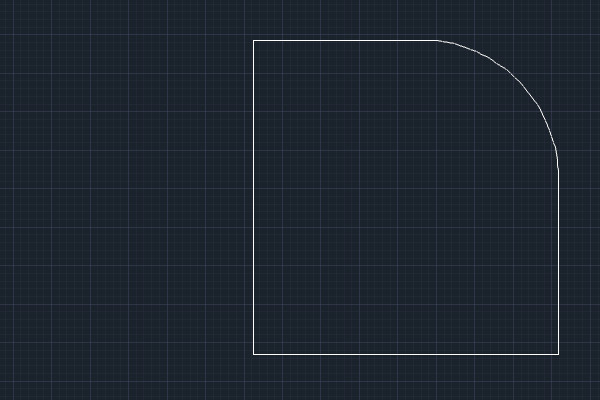

可将两条直线用圆弧相切的方式连接，可参考以下步骤：

方法1：

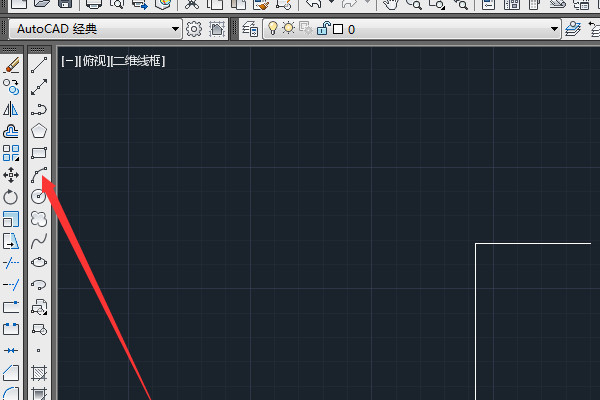

1、点击<绘图工具条>中的三点创建圆弧的图标。

CAD 两直线，怎么用圆弧连接？

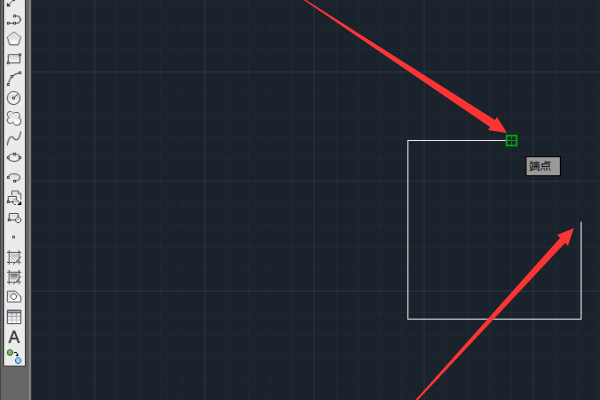

2、在对象捕捉命令下，点击图标，用左键分别选中两条直线中想要连接的两个端点。

CAD 两直线，怎么用圆弧连接？

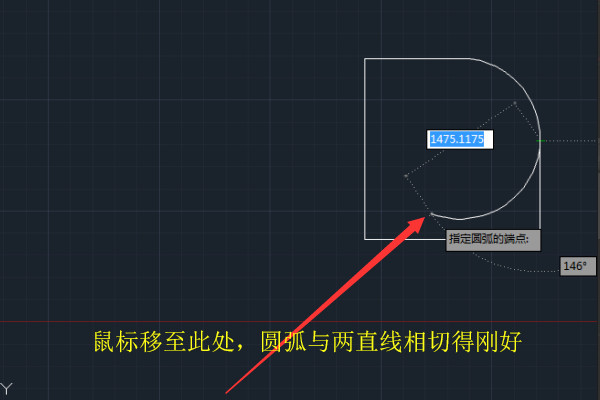

3、确定了第一、第二个点，再移动鼠标调整弧线的形状，调整至“圆弧分别相切于两条直线”时，点左键确定第三点。

CAD 两直线，怎么用圆弧连接？

4、用“修剪”命令删掉多余的弧线，即完成

CAD 两直线，怎么用圆弧连接？

方法2：

5、用<修改工具条>中的“光顺曲线”。点击“光顺曲线”，用鼠标左键分别选中两根直线，设置完成。

CAD 两直线，怎么用圆弧连接？

查看全部
2020-12-23
赞 回复 采纳

工具/材料：电脑、CAD2008。

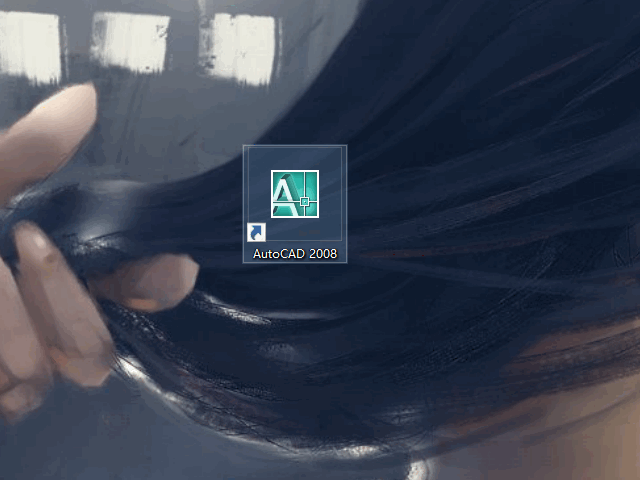

第一步，打开电脑进入桌面，打开软件进界面。

CAD 两直线，怎么用圆弧连接？

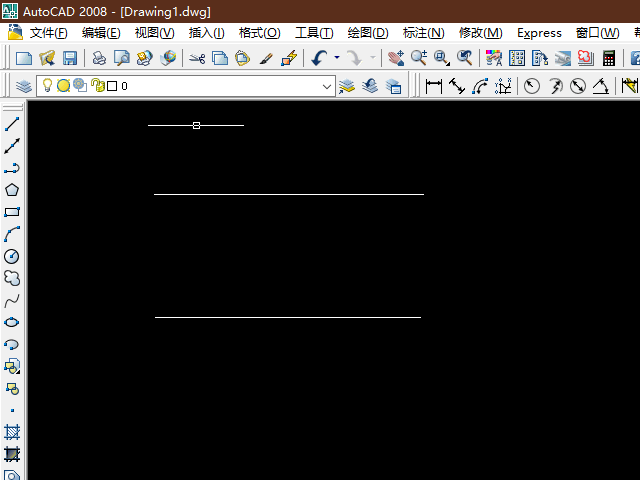

第二步，打开软件进入后，打开相应的文档。

CAD 两直线，怎么用圆弧连接？

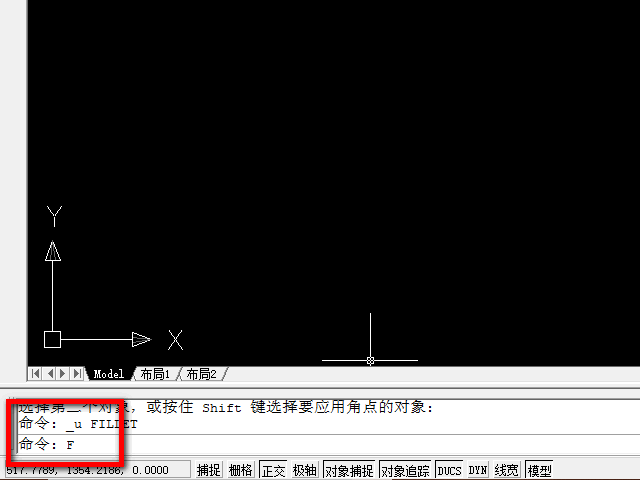

第三步，在下方命令栏输入f回车。

CAD 两直线，怎么用圆弧连接？

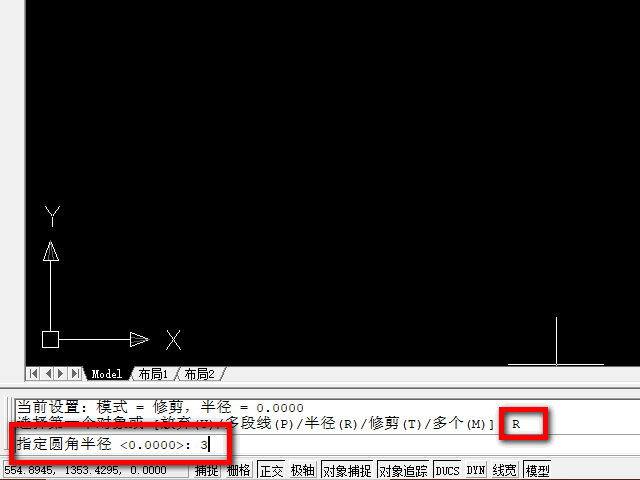

第四步，回车后输入r，继续回车，然后输入需要的半径回车。

CAD 两直线，怎么用圆弧连接？

第五步，回车后点击需要的位置即可使用圆弧连接。

CAD 两直线，怎么用圆弧连接？

查看全部
2020-12-23
赞 回复 采纳

相关问题

CAD圆角怎么连接直线和圆弧？
共3条回答 >
a🐰： 点击倒圆角命令--输入r--回车--输入圆角半径（注意，半径过小或过大都可能实现不了）--回车--点击直线--点击圆弧即可
赞 (12) 回复
CAD两直线，如何用圆弧连接？
共2条回答 >
胡半仙： 工具/材料：电脑、CAD2008。第一步，打开电脑进入桌面，打开软件进界面。第二步，打开软件进入后，打开相应的文档。第三步，在下方命令栏输入f回车。第四步，回车后输入r，继续回车，然后输入需要的半径回车。第五步，回车后点击需要的位置即可使用圆弧连接。
赞 回复
CAD两直线，怎么用圆弧连接？
共2条回答 >
晓、晓鱼っღ： 工具：电脑、CAD软件。1、打开桌面上的CAD软件。2、画上两条直线。3、在命令行处输入【F】，按回车键确认。4、继续输入【R】，按回车键确认。5、接着输入半径，这里以3为数值演示。6、先点中其中一条直线的终点，再点击另一条线。7、点击之后，两条线就用圆弧连接起来了。
赞 (14) 回复
CAD2007怎么用圆弧连接两条直线？
共1条回答 >
UPINTHEAIR： CAD中两条线段怎么用圆弧连接?1.打开Autocad软件;2.在命令行直接输入F并回车;3.接着输入R并回车;4.输入圆角半径的值,回车;CAD中两条线段怎么用圆弧连接?1.打开Autocad软件;2.在命令行直接输入F并回车;3.接着输入R并回车;4.输入圆角半径的值,回车;
赞 (23) 回复
CAD如何给直线和圆用圆弧连接？
共1条回答 >
泻衰人-（黄金号617311）： CAD中可以通过圆弧命令（Arc）来连接直线和圆，具体操作步骤如下：首先画一条直线和一个圆；在“绘图”选项卡中点击“圆弧”命令（或者输入Arc命令），在命令行中选择“起点”（StartPoint）；选择直线的起点作为圆弧的起点，接着选择圆的边界上的一个点作为圆弧的终点；最后选择直线的终点作为圆弧的另一个端点，这样直线和圆之间就被连接成了一个圆弧。如果需要更多的圆弧连接，可以重复以上步骤进行绘制。
赞 (9) 回复
