溜溜问答 > 平面设计 > CAD问答 > CAD中消防栓图标怎么画？
丶 东
丶 东
邀请你来回答
2417人阅读 2020-12-23

CAD中消防栓图标怎么画？

我要回答
2个回答

CAD中消防栓图标怎么画？

消防栓图标有多种，最简单的就是斜一半实一半虚。平面旁专门画一个图例解释下就行。

查看全部
2020-12-23
赞 回复 采纳

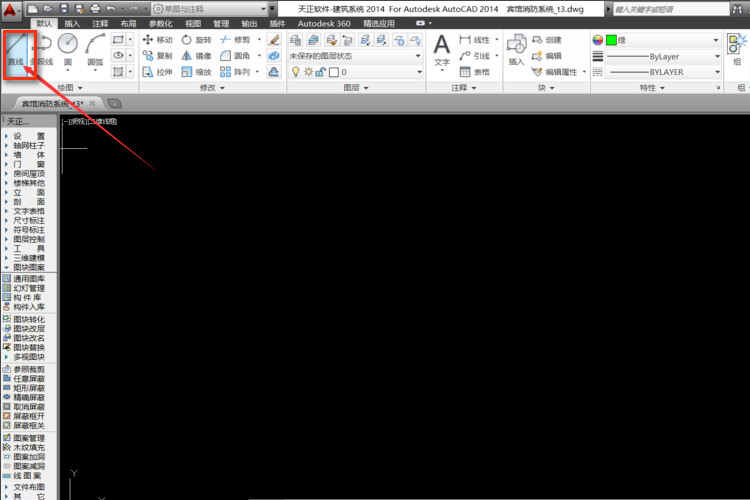

1、首先，在电脑中打开CAD软件，在软件工具栏中选择左上角的直线图标，准备用直线来绘制消防栓的外框。

CAD中消防栓图标怎么画？

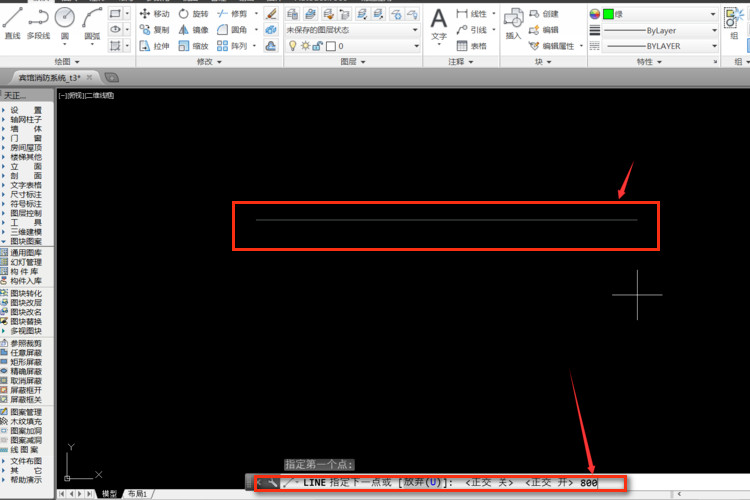

2、然后，用鼠标左键单击任意一个地方，并在键盘上按下f8键来开启“正交锁定”，这样就可以绘制出水平和竖直的直线。同时，在软件下方输入直线长度的数值。

CAD中消防栓图标怎么画？

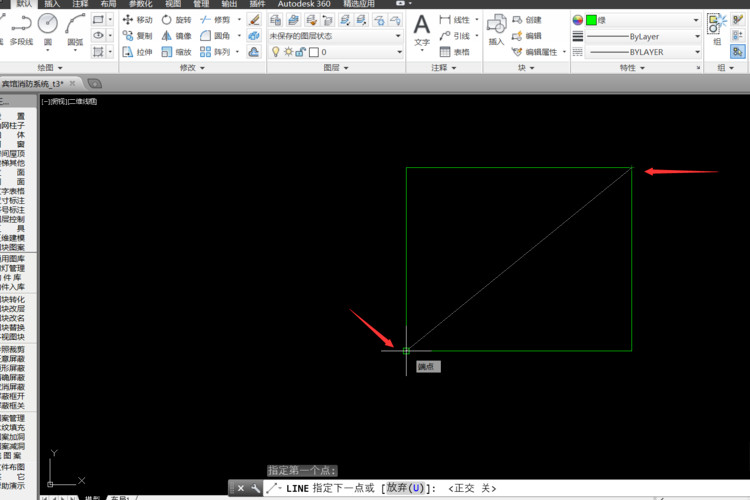

3、接着，在键盘上按下空格键，即可进行直线绘制了，用直线绘制成一个长为800、宽为650的矩形消防栓外框。

CAD中消防栓图标怎么画？

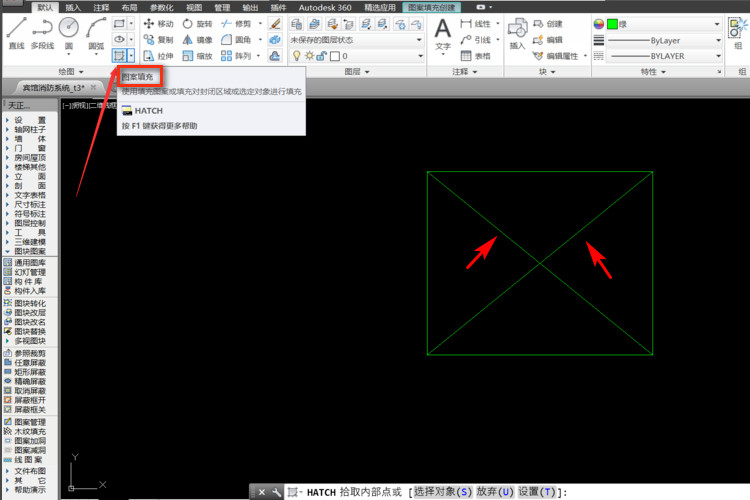

4、再次在键盘上按f8键，从而关闭“正交锁定”，在矩形框内再次选用直线绘制矩形消防栓外框的2条对角线。并在上方的菜单栏里点击图案填充。

CAD中消防栓图标怎么画？

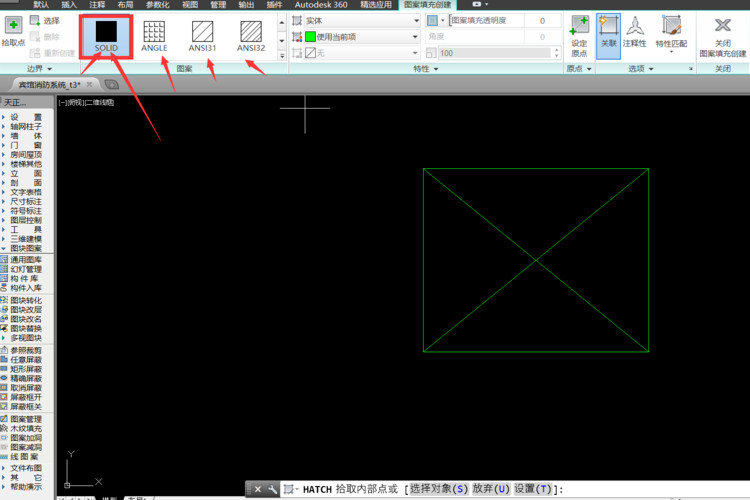

5、在填充图案的设置中选择“solID”，然后点击要填充的图形。

CAD中消防栓图标怎么画？

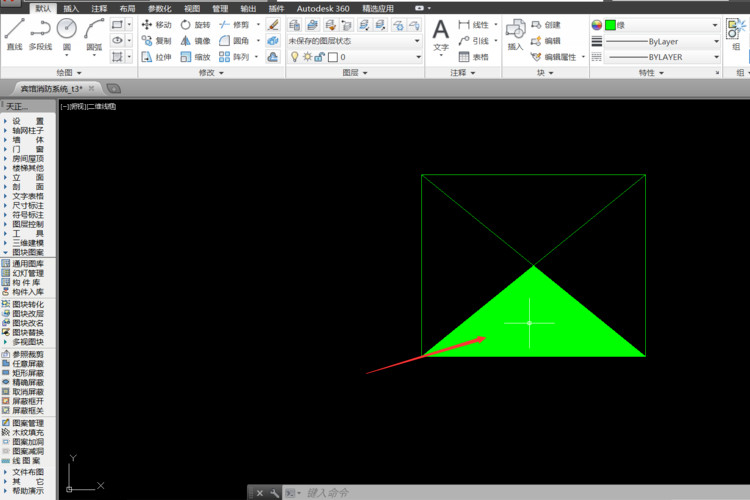

6、如图所示，填充好后即完成了消防栓图标的绘制。

CAD中消防栓图标怎么画？

查看全部
2020-12-23
赞 回复 采纳

相关问题

消防栓箱CAD如何画？
共2条回答 >
Sacro： 彩页的话可能只有厂家生产说明书了，不过那个并看不出来内部结构和大小标注，建议看中国建筑标准设计研究院出的国家建筑标准设计图集里面的04s202号（室内消火栓安装）图画的详细具体
赞 回复
消防栓箱CAD怎么画？
共2条回答 >
丁： 650宽800高，栓口距地905，宽度同墙宽，的长方形，内画有对角线，在没有栓口的一侧填充黑色，刚接触百度知道，不会上传截CAD图，我画了一个，可惜、可惜。
赞 回复
CAD中消防栓是怎么标注的？
共1条回答 >
joy·mar： 你说的是俯视图吗.?\一个圆中加一个x就行.关键是一定要有图例说明.
赞 回复
CAD中消防栓怎么表示？
共1条回答 >
 足迹 ： 看看给排水专业的通用图，按照比例做个消防栓的块，再用文字标注上：消防栓
赞 (1) 回复
CAD中消防栓的尺寸
共1条回答 >
林凤装饰-李佳： 麻质衬胶水带（20或25米），消火栓（DN65或DN50），水枪（φ16-19），指示红灯，报警按钮，消防泵起泵按钮，自救式消防软管卷盘（20或25米）。消防系统包括，室外消火栓系统，室内消火栓系统，灭火器系统，有的还会有自动喷淋系统，水炮系统，气体灭火系统，火探系统，水雾系统等。消火栓套装一般由消防箱+消防水带+水枪+接扣+栓+卡子等组合而成，消火栓主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火。
赞 回复
