溜溜问答 > 平面设计 > CAD问答 > CAD用TR命令修剪线进只能剪一点，
刘毅博
刘毅博
邀请你来回答
862人阅读 2020-12-23

CAD用TR命令修剪线进只能剪一点，

CAD用TR命令空格两次后修剪想交的线只能剪一点点，以前一下可以把相交的线前完,剪得委干净,但是现在不行了，
我要回答
2个回答

因为你使用了边延伸了
修改如下
tr——回车——选择修剪对象——回车——输入e（边）——回车
——输入n（不延伸）
现在就可以一次剪干净了
以后都是不延伸了

查看全部
2020-12-23
赞 回复 采纳

因为设置了边延伸。

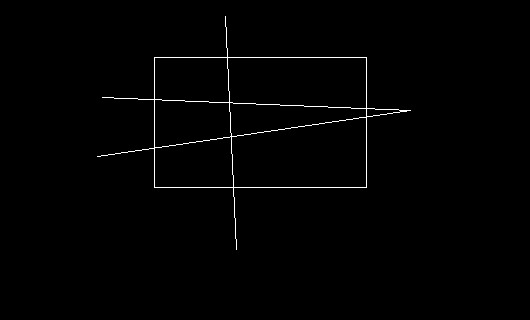

1、电脑打开AutoCAD。

CAD用tr命令修剪线进只能剪一点，

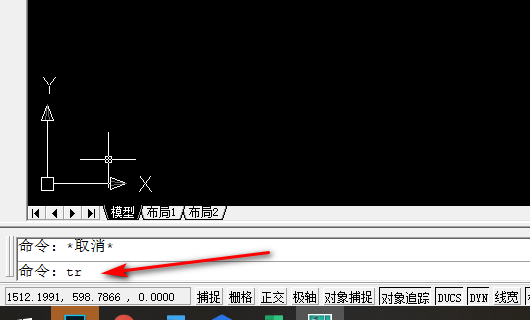

2、打开AutoCAD后，输入tr命令，空格两次。

CAD用tr命令修剪线进只能剪一点，

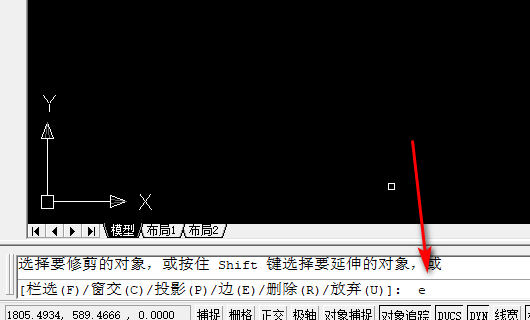

3、空格两次后，输入e，空格键确定。

CAD用tr命令修剪线进只能剪一点，

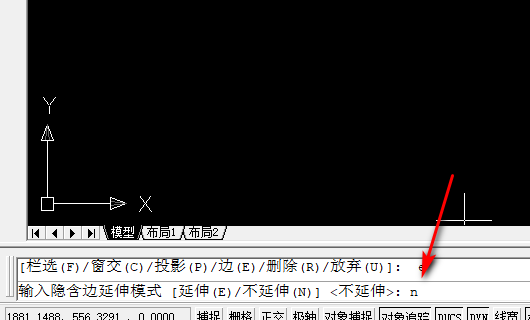

4、确定e后，输入n不延伸。

CAD用tr命令修剪线进只能剪一点，

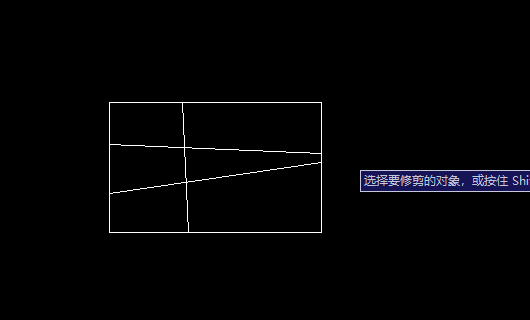

5、确定n不延伸后，就可以连续修剪多出来的线了。

CAD用tr命令修剪线进只能剪一点，

查看全部
2020-12-23
赞 回复 采纳

相关问题

CAD用tr命令修剪线进只能剪一点，
共5条回答 >
〓 CLOSED 〓 ： 因为你使用了边延伸了修改如下tr——回车——选择修剪对象——回车——输入e（边）——回车——输入n（不延伸）现在就可以一次剪干净了以后都是不延伸了
赞 (289) 回复
在CAD2004里面用TR命令怎么全选剪线？
共1条回答 >
新饰家：设计师赵明珠： 可以的，2004只能这样，不太方便。用2007就直接可以
赞 回复
CAD中tr命令怎么用 CAD中tr命令的用法？
共1条回答 >
榴莲君： 1、在命令栏输入“tr”，快速按下两次“enter”，这个方式默认的是所有的对象都是修剪的边界。2、只要点击两点之间得线段，该线段立即被剪掉。3、如果点击的是中间的线，中间的线段被剪掉。4、在命令栏中输入“tr”，并按一次“enter”，这时候选择的对象作为修剪得边界，就像选择剪刀，去修剪别的对象。5、围栏的TR法，这个方法主要是使用围栏的方式，将不需要的对象圈起来修建掉。6、在命令栏中输入“tr”，快速按下两次“enter”，这时候出现选择对象的方式，在命令栏中输入“f”，点击“enter”，....
赞 回复
CAD用tr命令修剪线进只能剪一点？
共1条回答 >
NOBBMさん🐼： 因为你使用了边延伸了修改如下TR——回车——选择修剪对象——回车——输入E（边）——回车——输入N（不延伸）现在就可以一次剪干净了以后都是不延伸了
赞 (42) 回复
在CAD2004里面用TR命令怎么全选剪线？
共0条回答 >
