CAD怎么连续标注尺寸?

我要回答
1个回答

如题所述的“连续标注尺寸”的操作方法如下:(本例基于AutoCAD 2016版本,其它版本略有出入)

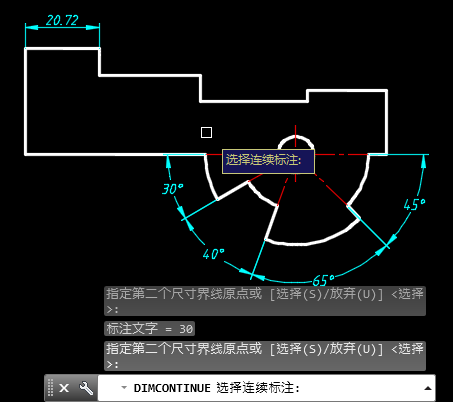

如图所示,单击“连续”标注命令按钮,提示“选择连续标注”,移动鼠标捕捉并单击尺寸标注。

CAD怎么连续标注尺寸?

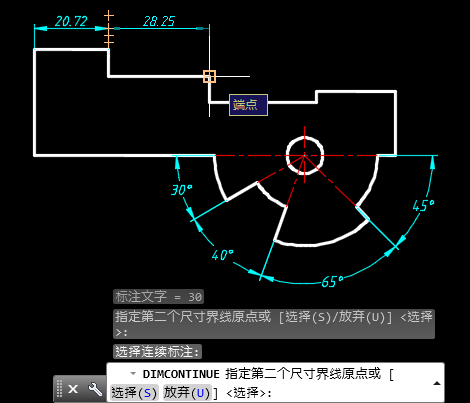

如图所示,单击捕捉角度尺寸标注,提示“指定第二个尺寸界限原点”,移动鼠标捕捉端点,单击指定第二个尺寸界线原点。

CAD怎么连续标注尺寸?

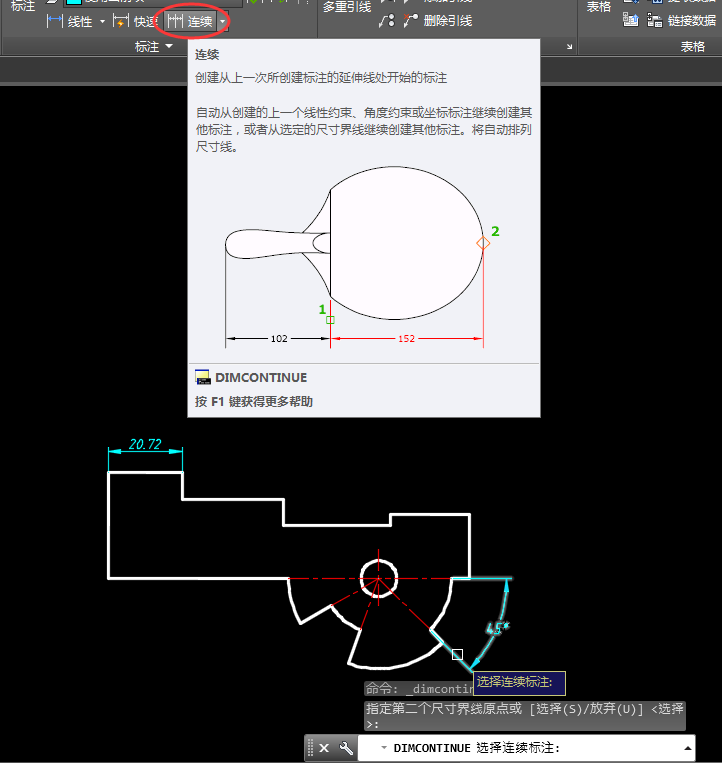

如图所示,继续捕捉并单击指定“第二个尺寸界限原点”,按enter键结束连续标注,返回提示“选择连续标注”。

CAD怎么连续标注尺寸?

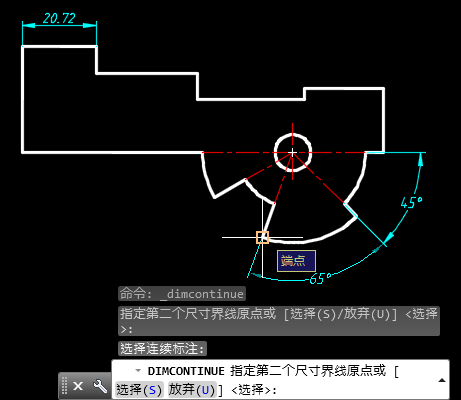

如图所示,单击捕捉线性标注,提示“指定第二个尺寸界限原点”,移动鼠标捕捉端点,单击指定第二个尺寸界线原点。

CAD怎么连续标注尺寸?

继续捕捉并单击指定“第二个尺寸界限原点”,按esc键退出连续标注,结果如下图所示。

CAD怎么连续标注尺寸?

查看全部
2020-12-23
回复 采纳

相关问题

CAD连续标注尺寸命令?
共3条回答 >
Chunrui Li👣: 答:cad连续标注尺寸命令是DLI,*DIMLINEAR(直线标注)DAL,*DIMALIGNED(对齐标注)1.首先在电脑中启动浩辰CAD,然后打开图纸文件,调用CAD连续标出尺寸命令。菜单栏:【标注】—【连续】; 功能区:【注释】—【标注】—【连续】; 2.执行命令后,命令行提示信息: 如果尚未创建过标注,浩辰CAD将提示用户选择线性标注、坐标标注或角度标注,以用作连续标注的基准:根据提示在图纸中选择连续标注即可,如:线性、坐标或角度标注。 如果已经创....
(43) 回复
CAD怎么连续标注尺寸呢?
共2条回答 >
机械之忍: 连续标注的前提是,必须有第一个标注,先做好第一个标注,然后选“标注”工具栏下的“连续”,或输入dco,回车,就可以进行“连续标注”了。
回复
CAD如何连续标注尺寸?
共1条回答 >
??: 如题所述的“连续标注尺寸”的操作方法如下:(本例基于CAD2016版本,其它版本略有出入)如图所示,单击“连续”标注命令按钮,提示“选择连续标注”,移动鼠标捕捉并单击尺寸标注。如图所示,单击捕捉角度尺寸标注,提示“指定第二个尺寸界限原点”,移动鼠标捕捉端点,单击指定第二个尺寸界线原点。如图所示,继续捕捉并单击指定“第二个尺寸界限原点”,按enter键结束连续标注,返回提示“选择连续标注”。如图所示,单击捕捉线性标注,提示“指定第二个尺寸界限原点”,移动鼠标捕捉端点,单击指定第二个尺寸界线原点。继....
回复
CAD怎么用连续标注尺寸?
共1条回答 >
覃潔: CAD标注尺寸的方法有不少,有线性标注,有连续标注。那么大家知道cad怎么用连续标注尺寸吗?下面是我整理的cad怎么用连续标注尺寸的方法,希望能给大家解答。  cad用连续标注尺寸的方法  一、进行标注  1.打开cad,以如图所示的一条多线段为例。  2.点击标注,选择你需要的标注类型。本经验选择的是“线性”。  3.对多线段第一段进行标注。  二、连续标注  1.在第一个标注完成之后,输入连续标注的快捷命令“dco”。  2.然后依次点击所需要....
回复
CAD连续标注尺寸命令
