CAD怎么修改外部参照？

CAD外部参照是什么？如何编辑CAD外部参照？ 知识点：CAD 外部参照功能和CAD图块的功能有很多相同之处，不同的是使用CAD外部参照功能将图形插入到其他图形中时，所插入的图形的文件信息并不会被带入，而主图 形仅仅记录使用CAD外部参照功能插入图形的隶属信息、逻辑关系等参照信息，插入的图形仅仅被当做一个外部块使用，所以在更改主图图形时不会对插入图形造 成影响（不会更改插入图形信息）。用户在激活带有外部参照图形的主图时，系统会直接调用CAD外部参照图形数据至内存中，通过cpu运算加载到主图中呈 现。 在CAD中你可以使用“参照”工具栏以及“参照编辑”工具栏对外部参照图形或数据进行管理。“参照”工具栏“参照编辑”工具栏 如何对CAD外部参照进行编辑？ 第一种方法：鼠标右键点击CAD外部参照图形，你可以选择在弹出的新窗口中进行编辑，同时你还可以在主图中进行在位编辑。 第二种方法：选择CAD菜单，点击“插入”，之后选择“外部参照”，选择“参照编辑”，在弹出的参照管理器中右键点击需要编辑的CAD外部参照即可。

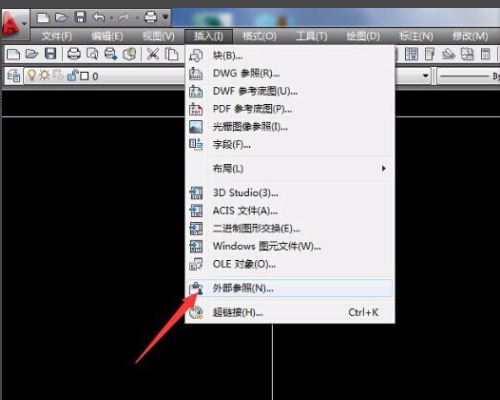

1、打开【图纸.DWg】文件，在【插入】菜单，找到【外部参照】点击。

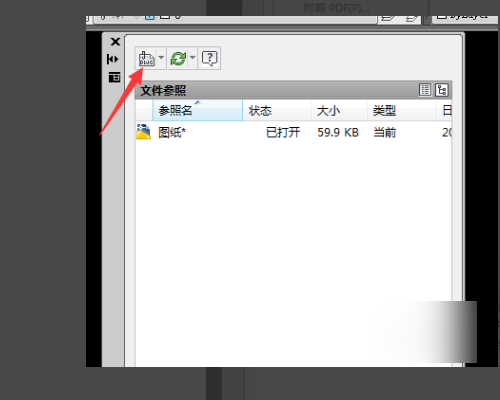

2、跳出外部参照对话框，点击第一个图标。

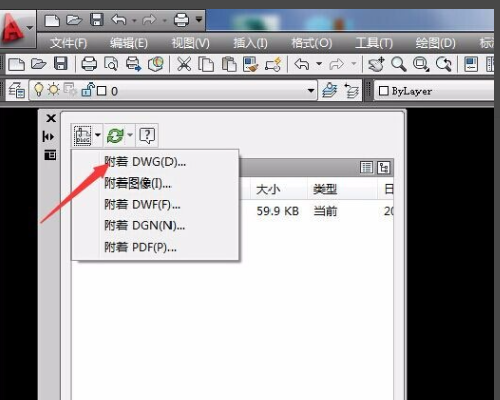

3、然后再选择附着DWg。

4、弹出文件【选择参照文件】对话框，选择【图框.DWg】文件，点确定

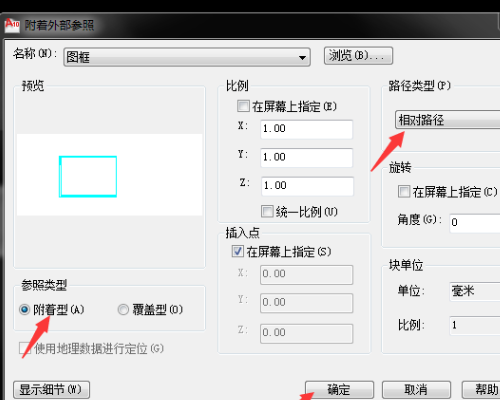

5、然后会弹出【附着外部参照】对话框，想路径类型里面一定要选择【相对路径】，【附着型】，最好点击确定。

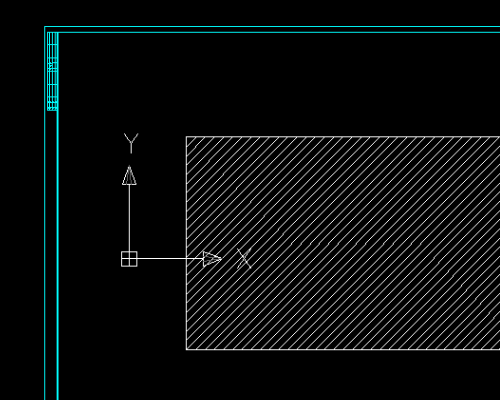

6、在窗口点选插入基点就可以了，发现已经插入新的外部参照了。
