CAD制图中的电源插座怎么表示?

CAD中的电源插座用什么表示,就是普通220V的!
我要回答
2个回答

可搜寻电气CAD手册,安装电气数据库,或平时多积累需要的图示,完善自定义数据库。以下是常规插座符号,仅供参考:

CAD制图中的电源插座怎么表示?

查看全部
2020-12-23
回复 采纳

方法如下:

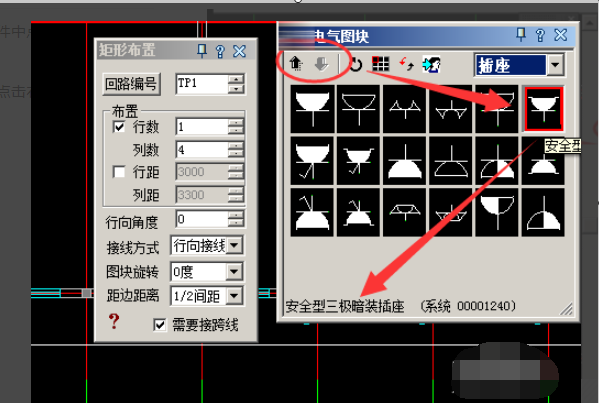

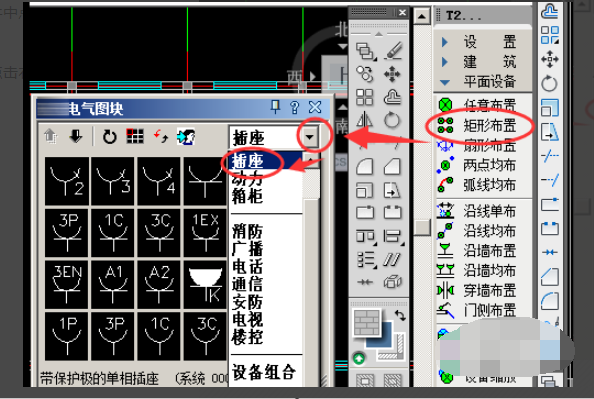

1、首先我们在打开的文件中点击任意不止或矩形布置,在弹出的电气图块中点击右上方的下拉菜单选择其中的插座。

CAD制图中的电源插座怎么表示?

2、按动电气图块左上方的上下箭头选择我们需要的插座类型。版

CAD制图中的电源插座怎么表示?

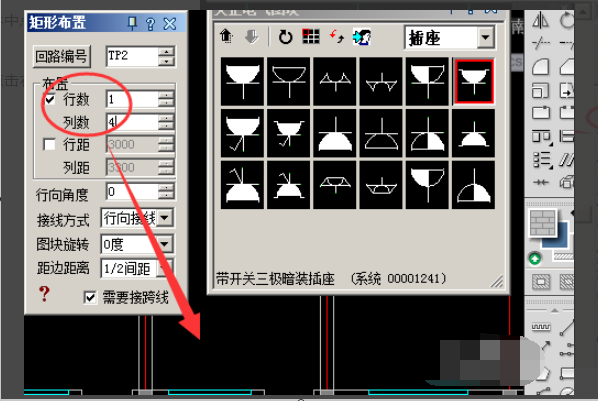

3、在矩形布置中设置要绘制的行数和列数;任意布置中不用考虑此项然后点击框外的绘图区域进入绘图阶段。

CAD制图中的电源插座怎么表示?

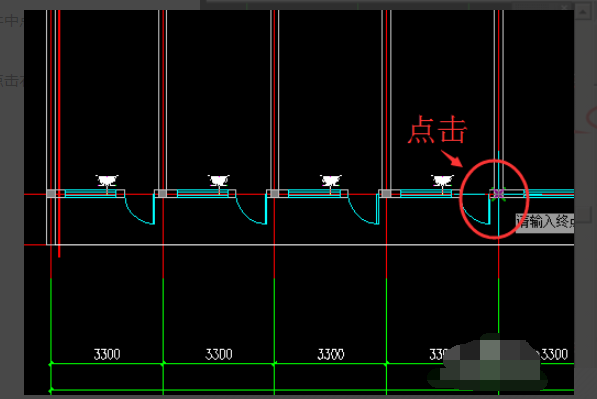

4、在图形中首先我们确定矩形布置的矩形的一个交点,点击左键权确定,确定后移动鼠标到矩形的对角点。

CAD制图中的电源插座怎么表示?

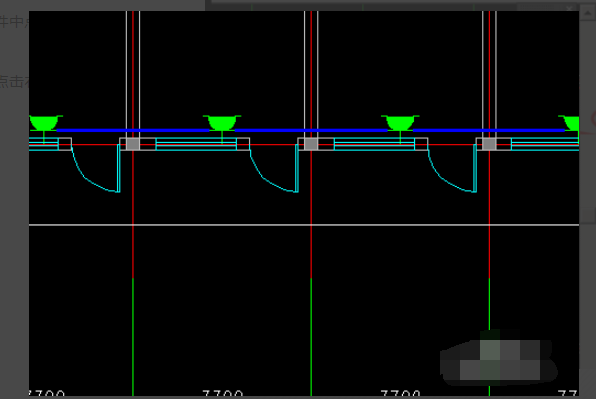

5、在矩形的对角点点击左键完成绘制。

CAD制图中的电源插座怎么表示?

6、这是绘制好的插座。

CAD制图中的电源插座怎么表示?

查看全部
2020-12-23
回复 采纳
