那个CAD吊顶的剖面图怎么看呀？还有怎么画的？

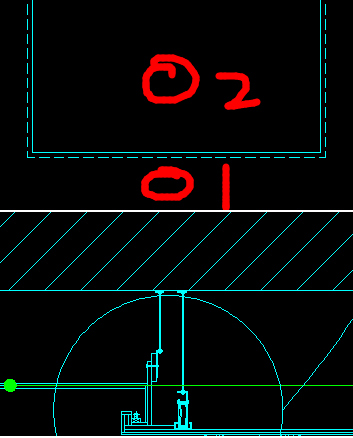

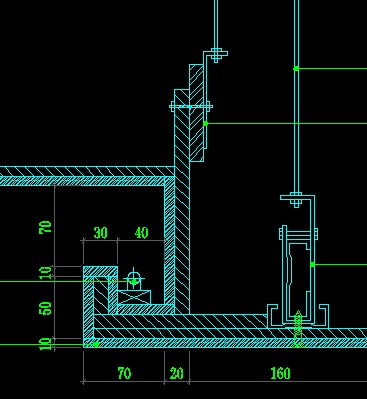

放了三张图在下面，第一张是一个天花的吊顶，1的位置是掉下来的部分，2的部分是高上去的地方，虚线是灯带，第二张图是这个位置的剖面，第三张图剖面的大样，凑合着看看吧，就是这么个意思，吊顶上面大多都是这种灯池类的，其他的材料举一反三就行

灯带和射灯在剖面图中可以用一个圆，中间有一个十字架，十字架要超出圆。比如：你可以画一个直径为30的圆，然后画一个两线长为60的十字架，把十字架的中心与圆心重合就好了。想了解更多可问我。你老师说的f型结构可能是在墙角处的天花，t型的可能是讲的属于两个空间交界处的天花，但在实际中，吊顶天花剖面图是千变万化的，这只是最简单最基本的，你想画好剖面图，你可以多学一下，吊顶用的材料和吊顶的结构，把这理论方面的搞清楚了，你就会画了的，有机会的话，你可以去施工现场看一下，这样你会懂得更快。学校学的这些东西在工作中能应用的可能只有20%。
