天正CAD 平面图怎么生成立面图 在线等？

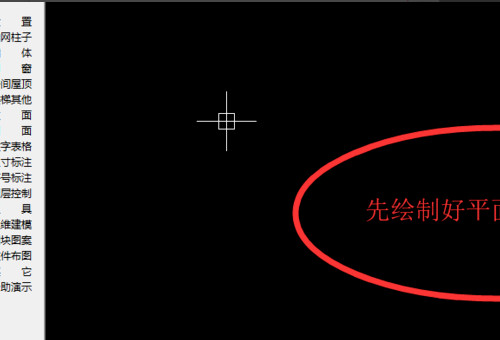

1、先画好建筑平面图。

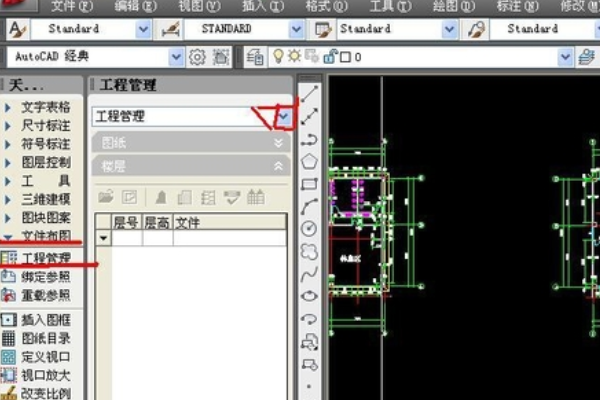

2、打开天正软件，选择【文件布图】下的【工程管理】。

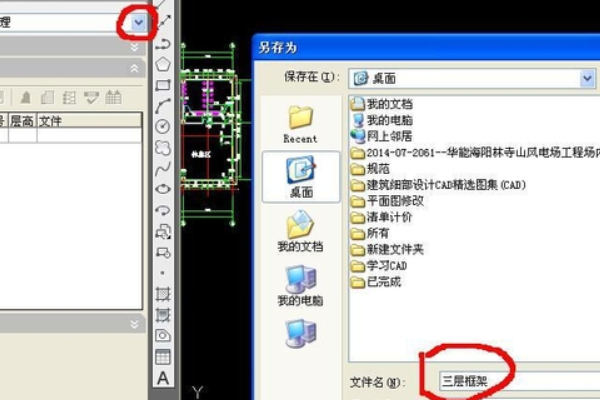

3、点【工程管理】下新建工程，建立名为“三层框架”的工程名。

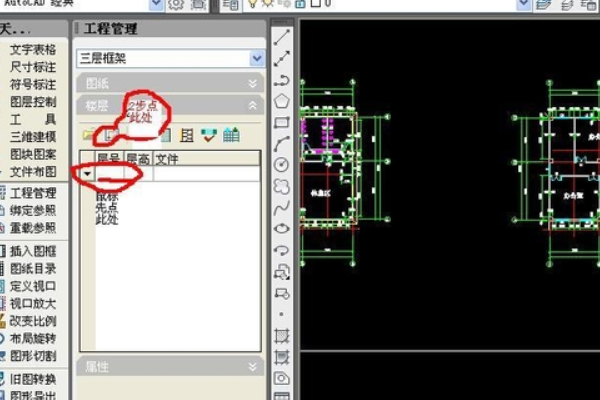

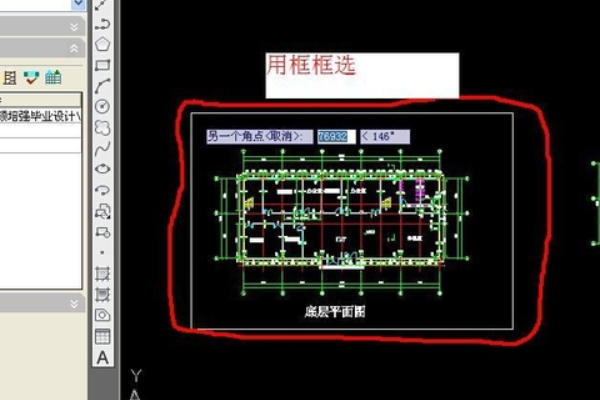

4、用鼠标分两步点击图中所示按钮，然后根据命令行提示一步步选取。

5、根据命令行提示操作，对齐点均选三层楼左下角柱的同一点。

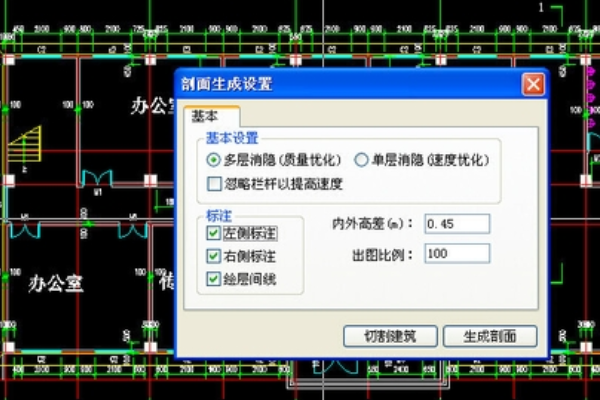

6、输入三层楼信息后，注意修改层高，然后点剖面命令，根据命令行提示一步步做。

7、命令行提示执行完毕之后，右击鼠标确定，生成立面。

1、在天正软件中，打开平面图或者绘制好平面图。

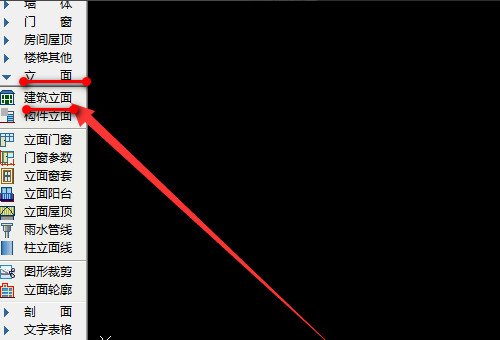

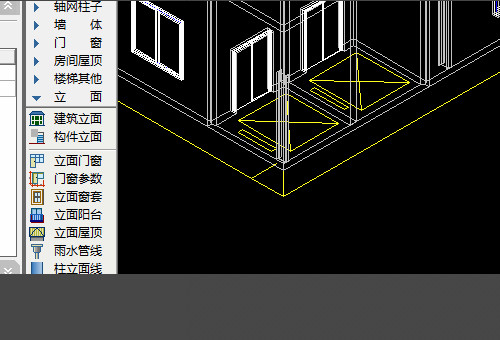

2、单击软件左侧工具条——立面——建筑立面。

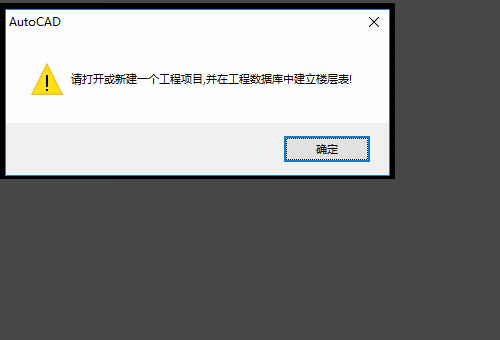

3、单击建筑立面后，弹出对话框，要求新建一个工程，单击确定。

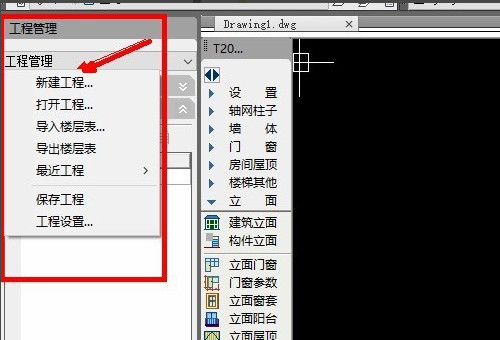

4、单击确定后，出现工程管理窗口，，继续单击工程管理，弹出下拉菜单，选择新建工程。

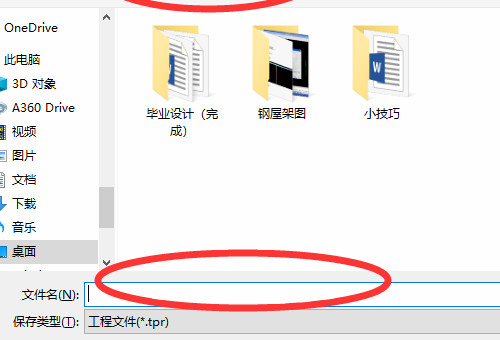

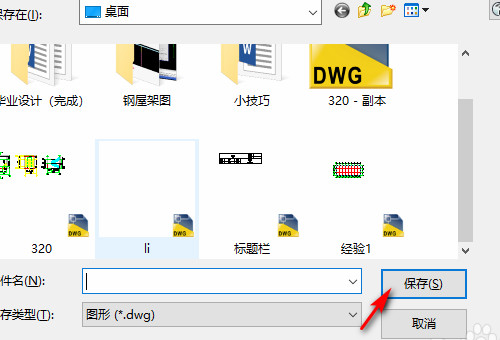

5、单击新建工程后，便出现另存为对话框，给文件命名、选择文件位置后，保存。

6、单击保存刚才新建的工程。接着，打开楼层下拉菜单，我们添加标准层文件。

7、单击，添加标准层文件后。设置层数，层高参数，然后单击 立面按钮。

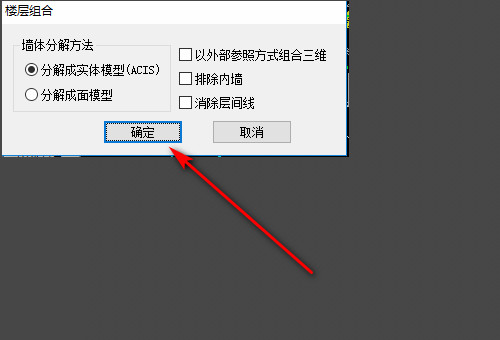

8、单击立面按钮后，弹出如图对话框，单击确定。

9、然后，又弹出对话框，给要生成的三维文件命名，并选择保存位置。

10、单击保存之后，选择要生成的立面，如选择左立面，这样便生成了立面图，效果如下。
