CAD阵列怎么用？

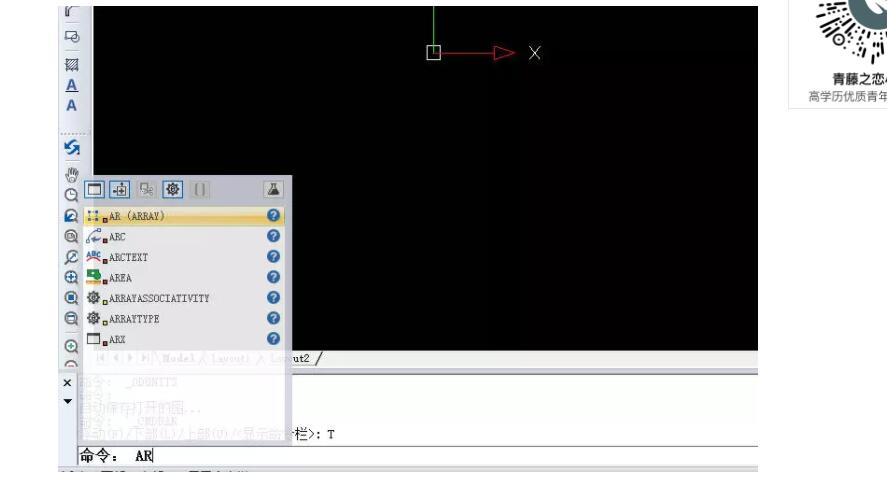

步骤一：输入阵列对话框“ar”我们先运行CAD编辑器专业版，然后在软件右下方命令框中输入命令快捷键ar，会弹出阵列对话框。输入阵列对话框“ar”

步骤二：绘制矩形阵列矩形阵列（以阵列一个圆为例）

①在阵列对话框中，我们点击下图中的“选择对象”按钮，这时候对话框会暂时消失,我们在绘图框中选取需要阵列的圆，然后确定，此时会再次弹出阵列对话框。

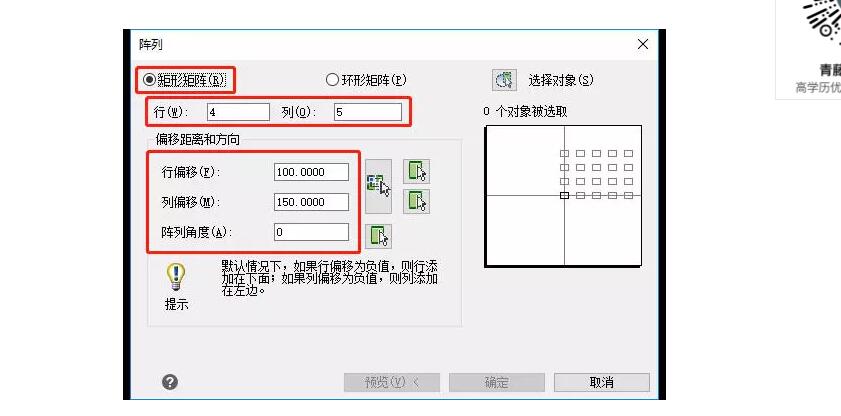

②分别输入需要阵列的行数和列数（图中4行5列），行距和列距(图中行距100，列距150)，阵列角度0，若是感觉阵列的方向不对，可以在行偏移和列偏移中输入负值以改变阵列方向。矩形阵列

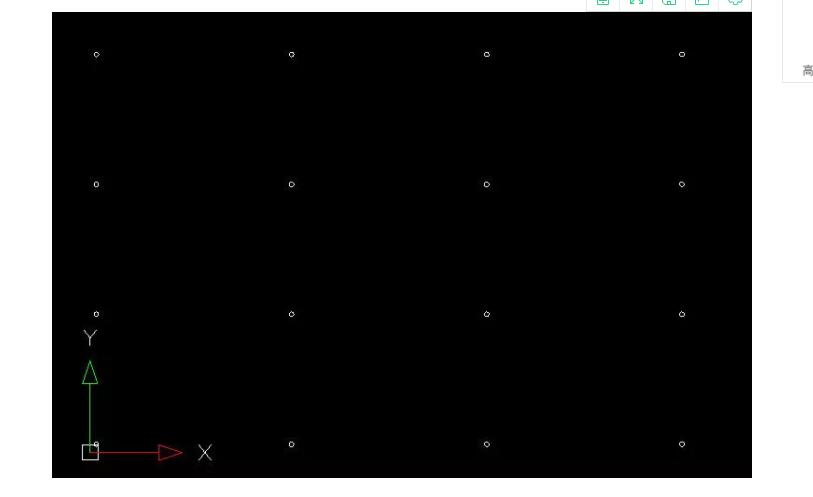

③此时点击“预览”按钮确定，此时以阵列一个圆为例，绘制的矩形阵列就会显示出来。矩形阵列

步骤三：绘制环形阵列环形阵列

①在阵列对话框中，我们点击下图中的“选择对象”按钮，这时候对话框会暂时消失,我们在绘图框中选取需要阵列的圆，然后确定，此时会再次弹出阵列对话框。

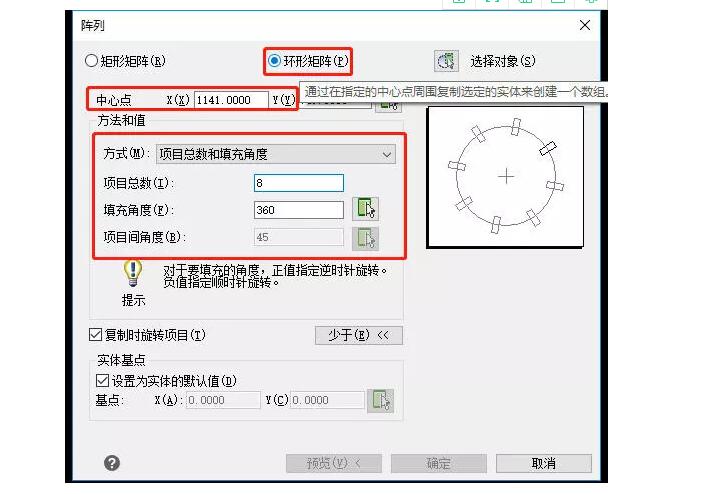

②分别输入阵列个数8，和阵列范围360°，选择阵列中心点。环形阵列

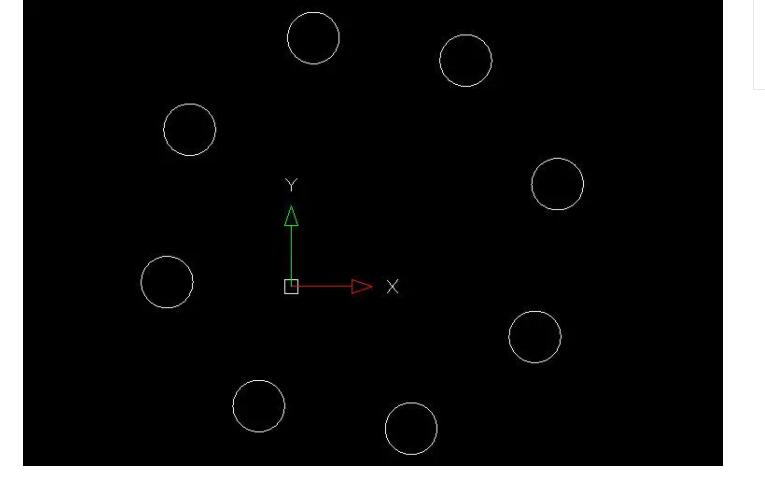

③此时点击“预览”按钮确定，此时以阵列一个圆为例，绘制的环形阵列就会显示出来。环形阵列

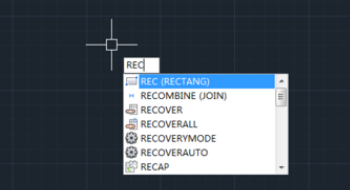

1、在CAD绘图窗口输入"rec"矩形命令，在绘图窗口画一个矩形

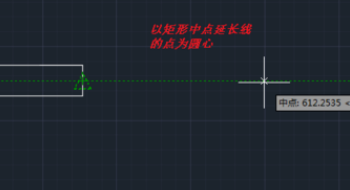

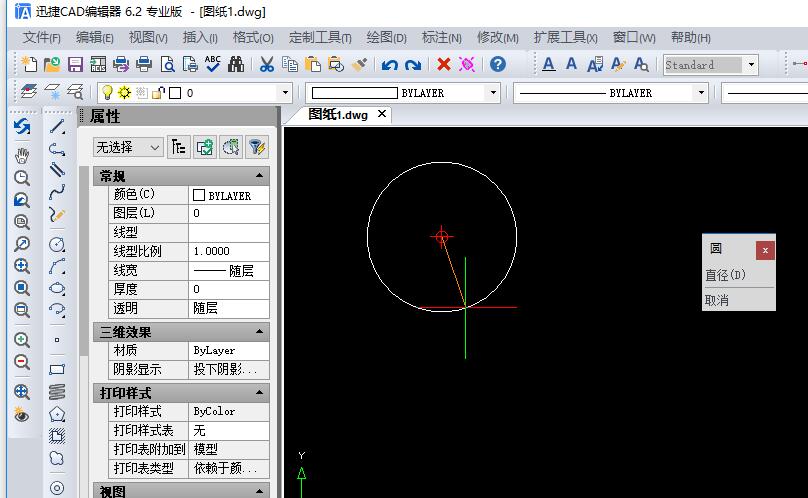

2、然后我们输入"c"命令，在矩形右侧边中点的延长线上画一个圆，这个圆是起辅助作用的

3、下面我们在绘图窗口输入ar阵列命令

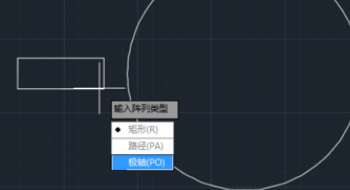

4、输入好了之后，我们选择矩形对象，然后按空格键，我们选择"po"极轴

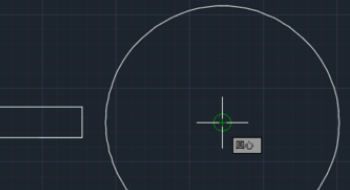

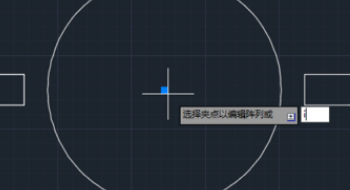

5、然后我们选择圆的圆心为参照点

6、默认阵列的条目数是六个，这里我们改为十二个，即先输入"i"把它改为十二个

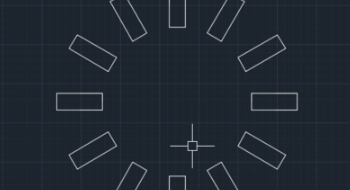

7、最后，我们把辅助的圆给删掉，就得到阵列后的图形
