溜溜问答 > 平面设计 > CAD问答 > CAD中如何实现变形拉伸？
一十一曰辰
一十一曰辰
邀请你来回答
743人阅读 2020-12-21

CAD中如何实现变形拉伸？

我要回答
2个回答

准备工具/材料：装有Windows 10的电脑一台，CAD软件。

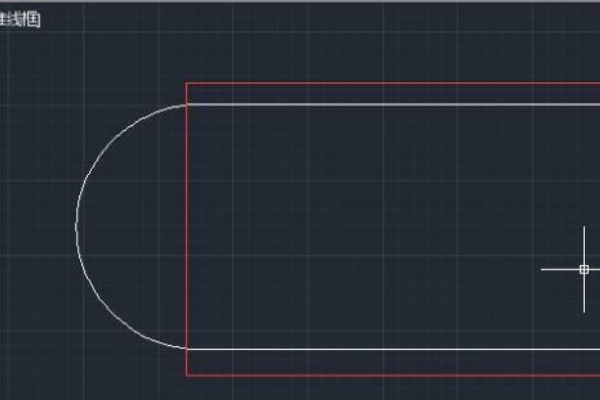

1、如图是一个图形，我们希望把中间红色框的部分进行拉长。

CAD中如何实现变形拉伸？

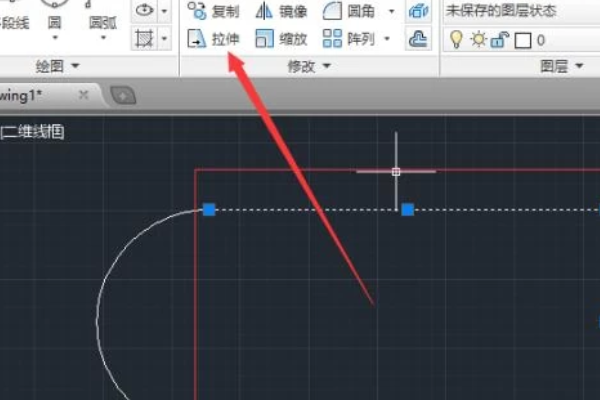

2、选中右半部分，选择”拉伸“命令。

CAD中如何实现变形拉伸？

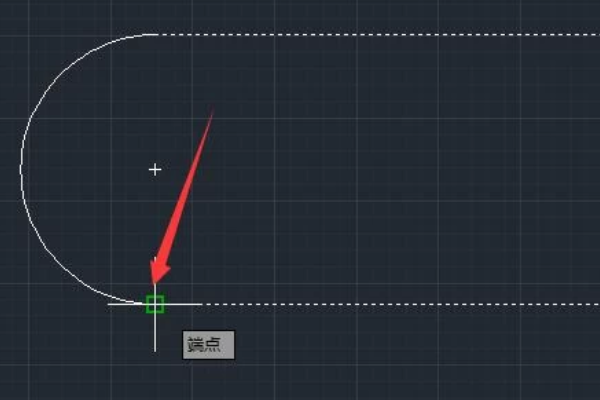

3、首先，我们指定一个基点。

CAD中如何实现变形拉伸？

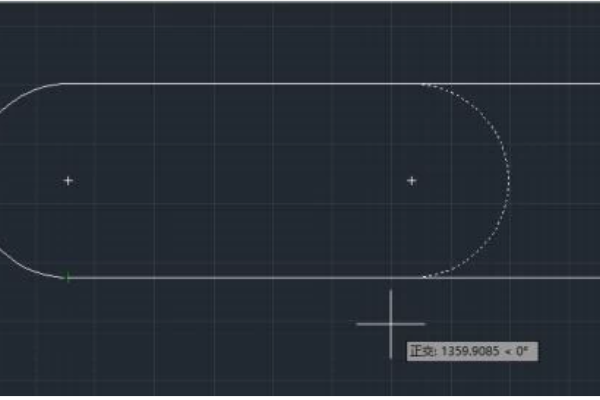

4、然后，我们进行水平拉伸。拉伸到想要的位置，点击鼠标左键。

CAD中如何实现变形拉伸？

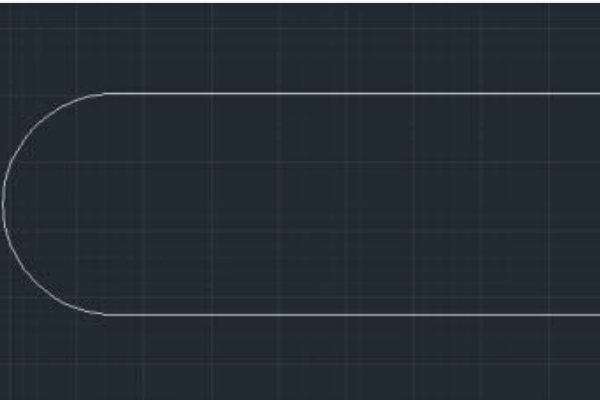

5、拉伸完毕，如图所示。

CAD中如何实现变形拉伸？

查看全部
2020-12-21
赞 回复 采纳

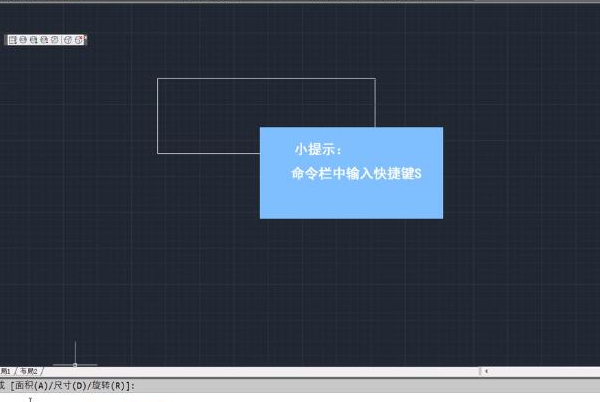

1、首先打开CAD，开启需要拉伸的工程文件，直接输入拉伸命令的快捷键s，按下空格键确定。

CAD中如何实现变形拉伸？

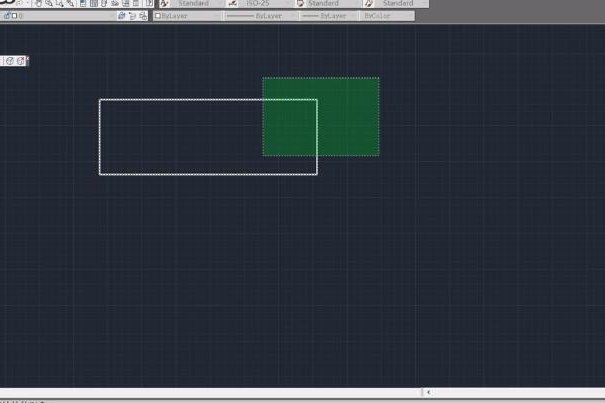

2、进入拉伸命令，框选拉伸对象，按住鼠标左键，向右向左拉取选框。

CAD中如何实现变形拉伸？

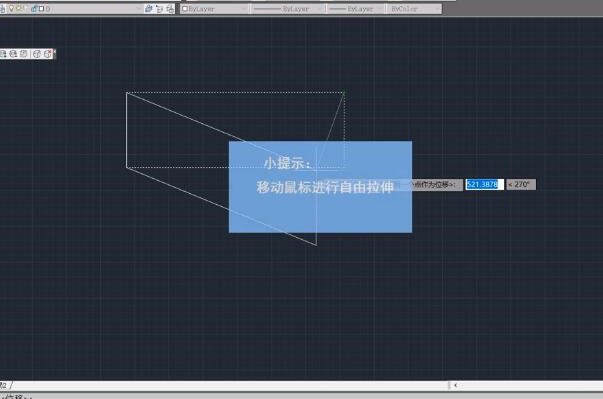

3、将需要拉伸的对象全部框选，完成框选，按下空格键确定对象，即可使用鼠标左键单击需要拉升嗯对象，移动鼠标进行自由拉伸。

CAD中如何实现变形拉伸？

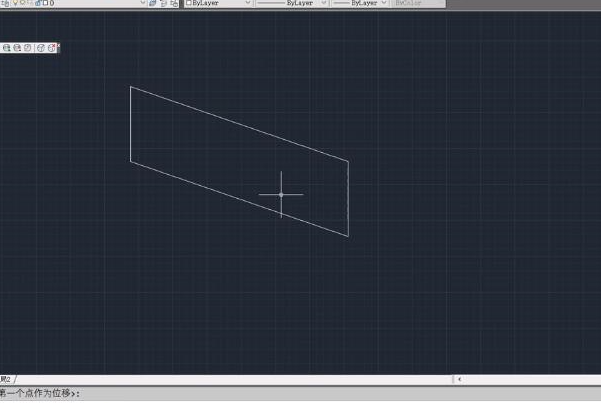

4、再次单击鼠标确定拉伸位置，即可完成图形的变形拉伸。

CAD中如何实现变形拉伸？

查看全部
2020-12-21
赞 回复 采纳

相关问题

CAD拉伸操作如何实现路径拉伸？
共2条回答 >
胡半仙： 你要先画出路径。然后在《拉伸》在选择《p》选择路径空格
赞 回复
CAD如何拉伸是物体变形？
共2条回答 >
莎莎不士比亚： 1、CAD拉伸命令：s，主要用于对几何图形的拉伸这个命令使用时只需选中需要拉伸的部分即可，比如一个矩形，只需左上框选矩形的右半部分，同时左框时左边的选择框虚线表示需要拉伸的边界，即这个边界右边部分就是要拉伸的部分。注意事项：①延伸命令：ex，主要用是对线段的延伸②快捷键s用于拉伸，左框选和右框选不同左框选，全部在选择框中对象被选中，拉伸即移动。右框选，与选择框交集的皆选中，拉伸即指定方向拉长。
赞 回复
CAD中如何实现变形拉伸的操作方法？
共2条回答 >
冠雄： 何为变型拉伸？如果真的要拉伸出来上面是圆形的下面是方形的，那使用放样。如果仅仅是方形的一个由大变小，那你可以在放样的时候选择倾斜角度。
赞 回复
CAD中怎样实现缩放和拉伸？？
共1条回答 >
白驹过隙十年同。： 整个图形的放大或缩小可以用“比例”操作来实现，具体步骤跟“高蓝设计”说得差不多，只是先选择基准点，再输入“r”来做参考长度。如果是图形的一部份拉伸或放缩，则可用“拉伸”/“stretch”命令来实现,需要说明的是这个拉伸命令的一些限制条件：1.要采用窗口方式来选取对象，即从右往左的交叉窗口（框选框为虚线绿色的那个，左往右是蓝色实线）2.只有被局部选中的那些对象才能被拉伸或缩放，如果整个对象（如整条直线）被框中了，那该对象只能移动，相当于“move”。3.只能拉伸直线、圆弧、椭圆弧、多段线....
赞 回复
CAD中怎样实现缩放和拉伸？
共0条回答 >
