溜溜问答 > 平面设计 > CAD问答 > 家具图纸怎么看 我在家具厂工作 想自学下图纸 就是CAD的平面设计图 该怎么看？
网络童子
网络童子
邀请你来回答
183人阅读 2020-12-15

家具图纸怎么看 我在家具厂工作 想自学下图纸 就是CAD的平面设计图 该怎么看？

我要回答
2个回答

对照实物看图最快

查看全部
2020-12-15
赞 回复 采纳

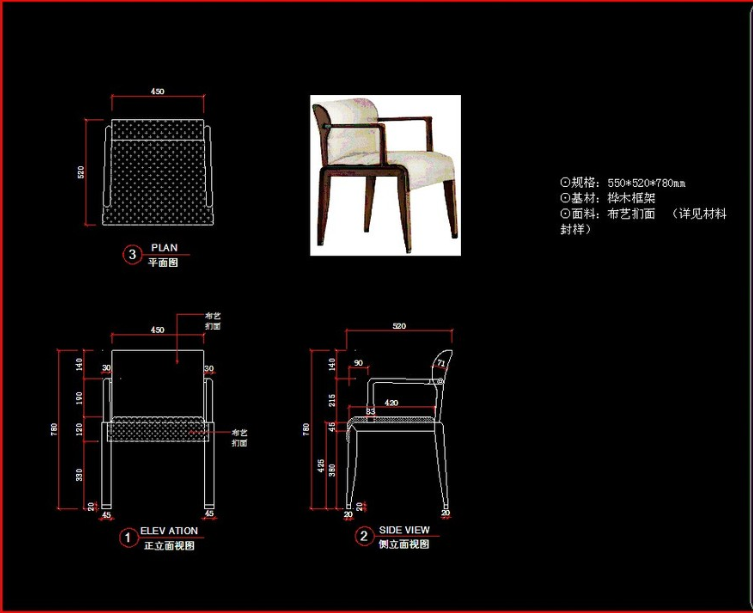

看懂三视图。平面图（就是俯视图） 正立面图（正对着你的那面）侧立面图（侧着对着你的那面）

单位：都是用毫米（mm）表示的

各个部位 细节都会标好尺寸 用什么大小的钉子 螺丝之类的。这个还是需要你多看实物

然后再看图。两者结合看。多想，多查阅。

家具图纸怎么看 我在家具厂工作 想自学下图纸 就是CAD的平面设计图 该怎么看？

查看全部
2020-12-15
赞 回复 采纳

相关问题

CAD建筑设计图纸怎么看？
共3条回答 >
一个大写的帅： 找03g101的图集梁板柱一个一个看
赞 (1) 回复
新手怎么看懂定制家具CAD图纸？
共3条回答 >
尚欧装饰公馆定制专家： 看家具图纸应该从家具设计图、制造图、装配图、图例等都要会看。　　1、一般家具设计图是由基本视图和透视图组成的。基本视图指的是主视图、俯视图、仰视图、左视图、右视图、后视图等。各个视图位置按照国家制图标准放置，如果需要自由配置时，应按向视图表达的意思处理。基本视图的数量根据所表达的物体需要而定。　　2、家具设计图的主视图的选择要能够充分显示出家具的主要形状特征，因此家具一般以家具正面作为主视投影的方向，但是椅子、沙发经常把侧面当作主视图投影方向；如果要表达倾斜面的形状，则用斜视图表达；仅某一局部表....
赞 (44) 回复
怎么看家具图纸？
共3条回答 >
岩妍： 要想看懂CAD图纸，首先你要懂家具的结构，没事可以多去你们车间看看工人师傅做家具，或者在公司样板间看看成品，打开柜子看看内部都是什么构造，各个部件，了解清楚了，图纸自然比较容易看懂。这里也有很多图可以参考，可以去了解一下https://cad.3d66.com//
赞 回复
家具CAD图纸怎么看？
共2条回答 >
彷徨： 在CAD软件上看，手机的话就用CAD手机看图，直接打开就能看，电脑的话就用浩辰云图电脑版，非常方便的
赞 回复
请问家具图纸要怎么看呢？
共2条回答 >
粉肠一橹： 1、一般家具设计图是由基本视图和透视图组成的。基本视图指的是主视图、俯视图、仰视图、左视图、右视图、后视图等等。各个视图位置按照国家制图标准放置，如果需要自由配置时，应按向视图表达的意思处理。基本视图的数量根据所表达的物体需要而定。2、家具设计图的主视图的选择要能够充分显示出家具的主要形状特征，因此家具一般以家具正面作为主视投影的方向，但是椅子、沙发经常把侧面当作主视图投影方向；如果要表达倾斜面的形状，则用斜视图表达；仅某一局部表达，则按照局部视图画法绘图。3、 家具设计图在尺寸的设计....
赞 (3) 回复
